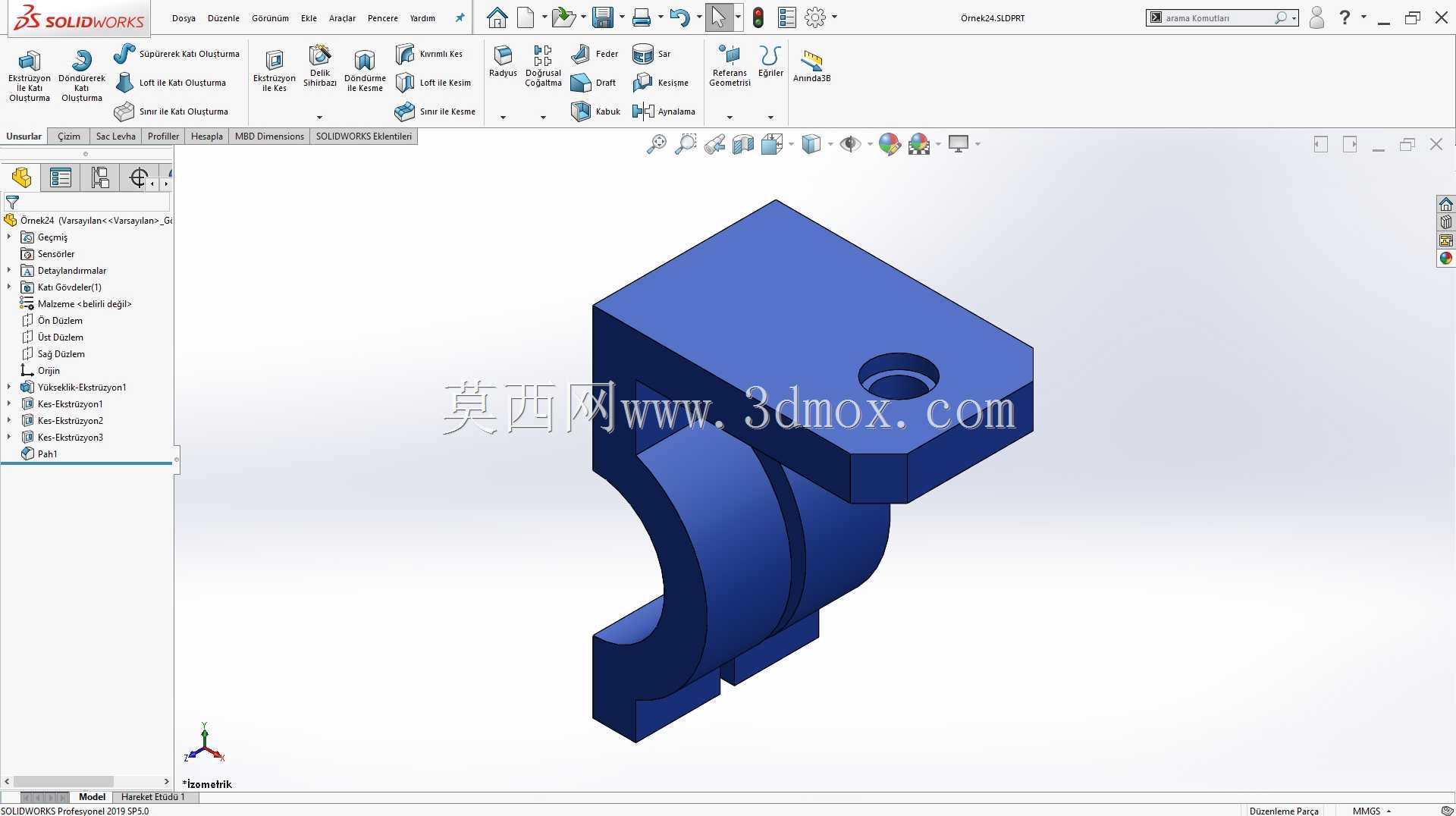

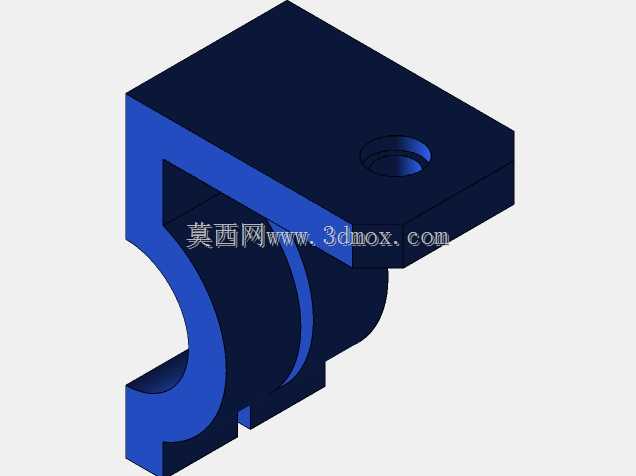

带安装凸台的半圆弧夹持固定支座

　　这类带安装凸台的半圆弧夹持固定支座，在轻工输送线、小型工装夹具台、非标自动化设备的管线与杆件固定场景中应用十分广泛，日常设备运维和新设备组装环节都能见到这类构件的身影。它的核心作用是通过半圆弧内曲面抱紧圆柱类杆件，比如生产线的导向光轴、小型设备的气动管路支撑圆杆、设备旁的布线穿线硬管，依靠上部凸台的安装孔完成自身与设备机架的固定，避免被夹持的杆件出现径向窜动、轴向滑移或者受外力偏移的问题，保障配套杆件的位置精度。

　　从结构设计逻辑来看，这个支座采用半开放的圆弧抱合结构，而非全闭合的轴套结构，核心考量是现场安装的便捷性——全闭合轴套需要从杆件端部穿入安装，在已经布设完成的管线、光轴上加装固定件时，半开放结构可以直接卡入杆件外侧，再配合对应的压块或者紧固件完成锁紧，不需要拆解原有杆件的装配链路，大幅降低现场改造、加装固定点的施工难度。上部的方形安装凸台做了加厚处理，凸台上的沉头安装孔可以容纳内六角圆柱头螺钉的头部，避免螺钉头突出凸台表面干涉其他相邻构件的安装，凸台与下部圆弧夹持段做了大圆角过渡，避免直角连接处出现应力集中，在承受杆件振动载荷、侧向冲击力的时候，过渡位置不会因为应力突变产生开裂失效。

　　下部的圆弧夹持段做了等壁厚设计，壁厚取值参考了常用铝合金型材的挤压成型工艺特性，同时兼顾了夹持刚性需求：如果壁厚过薄，锁紧螺钉施加抱紧力的时候圆弧段会产生过度形变，导致抱紧力不足，杆件受载后容易打滑；如果壁厚过厚，不仅会增加零件的材料成本，还会让整体结构过于笨重，在对重量敏感的移动工装、小型桌面设备上会增加不必要的负载。圆弧段的下端做了两个对称的小凸耳结构，这两个凸耳是预留的锁紧配合面，现场安装时可以搭配对应的半圆弧压盖，通过螺栓穿过两个凸耳的预留孔位锁紧，让整个夹持结构形成完整的圆周抱紧力，也可以根据现场的实际安装空间，直接将凸耳抵靠在机架的安装面上，通过凸耳的支撑抵消杆件的部分径向载荷。

　　从安装边界尺寸来看，上部方形凸台的边长控制在适配常用M6内六角螺钉的安装尺寸范围内，凸台的高度足够保证螺钉拧入机架螺纹孔后有足够的啮合长度，不会因为螺纹啮合牙数不足导致连接松脱。下部圆弧的内径适配工业领域常用的16mm直径光轴与硬管，覆盖了多数小型非标设备的导向杆、气动管路的常用规格，圆弧段的轴向宽度经过核算，在抱紧16mm杆件时，接触面积足够提供不低于500N的静摩擦力，能够满足常规工况下杆件不滑移的载荷要求。整个零件的外轮廓没有尖锐的棱角，所有非配合面都做了倒钝处理，避免安装调试过程中划伤操作人员，也减少了零件堆放、转运过程中因为磕碰产生的边角缺损。

　　在实际选型应用中，这类支座可以根据使用场景的不同选择不同的加工材质：在普通室内干燥工况下，采用6061铝合金阳极氧化处理即可，重量轻、耐腐蚀能力满足要求，加工成本也相对较低；如果是在有切削液喷淋、潮湿腐蚀的加工设备旁使用，可以选择304不锈钢材质，提升抗腐蚀能力，延长零件的使用寿命；如果是对成本敏感、载荷不大的民用设备场景，也可以采用增强尼龙注塑成型，进一步降低批量生产的成本。设计时需要注意，圆弧内表面的粗糙度要控制在Ra3.2以内，过于粗糙的表面会降低抱紧时的接触面积，导致实际摩擦力达不到设计值，容易出现杆件打滑的问题；如果是需要频繁调整杆件位置的场景，还可以在圆弧内表面增加防滑纹或者镶嵌橡胶垫层，进一步提升抱紧后的防滑能力，同时避免硬质夹持面刮伤杆件的外表面，影响杆件的外观和后续装配精度。
