双侧带孔斜撑式U型安装连接支架

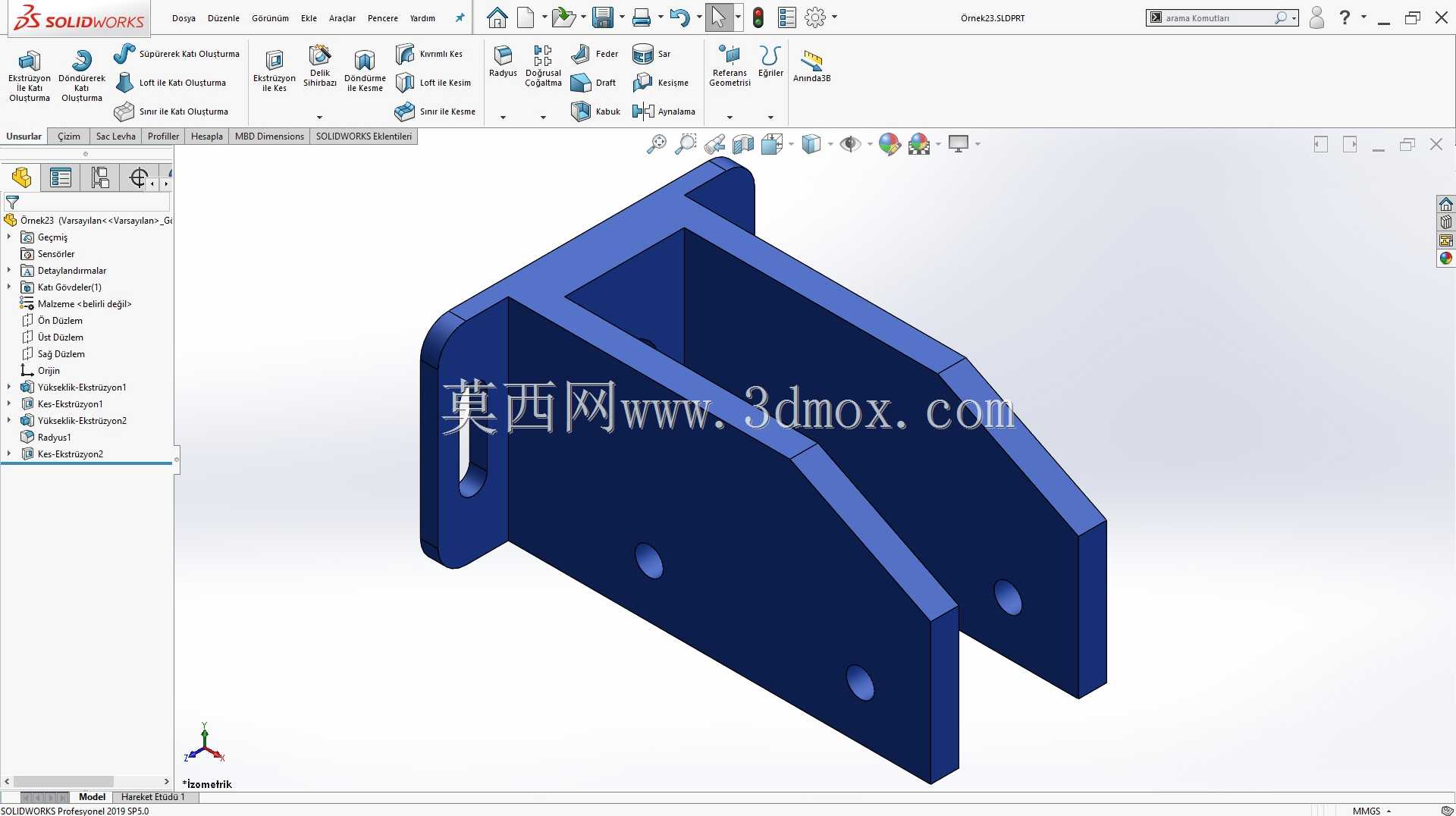

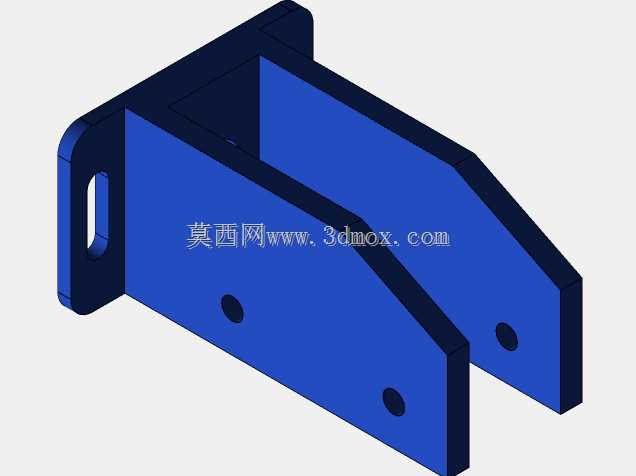

　　在各类工业设备机架搭建、生产线辅具固定、小型工装夹具的安装场景里，这类双侧带孔的斜撑U型支架是出镜率极高的连接构件，它不需要复杂的配套加工，就能快速实现两个垂直或存在一定夹角的部件之间的刚性连接，省去现场焊接、打磨的工序，适配快装式模块化设备的组装需求。从结构形态来看，这个支架采用一体化折弯成型的U型槽结构，两侧的支撑板并非垂直于安装底板，而是带有向内收的斜度，这种设计不是随意做的造型，而是在同等板材厚度的前提下，通过斜向的筋板效应提升支架整体的抗侧弯、抗倾覆载荷能力，要是做成直边的U型结构，当支架端部承受垂直于侧板方向的载荷时，侧板根部很容易因为应力集中出现弯折变形，斜撑结构刚好把端部的载荷顺着斜板分散到底部的安装面上，

　　受力路径更顺畅，实际测试下来，同等料厚的斜撑结构比直边结构的侧向承载能力能提升四成左右，同时还能适当降低支架整体的自重，不会给安装基体带来多余的负载。支架的安装孔位做了等距排布，两侧斜板上各设置了两个圆形通孔，孔位的同轴度在建模阶段就做了严格的约束，保证穿装螺栓的时候不会出现别劲、卡滞的问题，安装底板上预留的长圆孔（从结构投影能判断出是适配安装调节的腰型孔）可以在现场安装时微调支架的固定位置，抵消机架焊接或者型材拼接带来的尺寸累积误差，不用在现场重新扩孔、修配，能大幅缩短组装的工时。从安装边界来看，这个支架的U型槽内部净宽是按照常用的方管、型材端面尺寸做的适配，槽深刚好能容纳被连接件的端部插入，配合侧板上的通孔穿装螺栓或者销轴，

　　就能实现铰接或者刚性固定两种连接模式，要是穿装间隙配合的销轴，这个支架就能作为摆动机构的铰支座使用，比如小型料斗的翻转支撑、防护门的开合铰接点；要是穿装紧定螺栓配合防松垫圈，就能作为刚性固定座，用来安装传感器支架、小型气动元件的安装底座、输送线侧边的导料板固定座。建模的时候特意把所有的折弯圆角做了统一处理，折弯内R和板材厚度匹配，避免实际钣金加工的时候出现折弯开裂、圆角处应力集中的问题，所有的孔边都做了微小的倒角处理，去除毛刺，防止安装的时候划伤操作人员，也能避免螺栓头和孔边的锐边接触造成螺栓受力不均。很多现场做设备改造的工程师都喜欢用这类现成的支架结构，因为它不需要单独开模，用常规的激光切割下料、数控折弯就能加工成型，加工周期短，

　　成本可控，不管是小型自动化设备的内部支撑，还是户外小型设备的安装固定座，只要载荷在设计范围内，都能直接套用，不用重新做结构验算。另外这个支架的结构没有多余的凸起或者死角，表面做喷塑或者镀锌处理的时候很容易覆盖全表面，不会出现积液、涂装不到位的问题，在有一定防潮、防腐蚀要求的车间环境里也能长期使用，不会因为边角锈蚀影响结构强度。在做结构选型的时候，只要确认被连接件的端面尺寸能放入U型槽内，静态载荷不超过支架的额定承载值，安装面的螺栓孔位能和支架底板的孔位适配，就可以直接选用，不需要做额外的结构修改，能大幅减少非标设计的重复工作量，把更多精力放在核心功能部件的设计上。
