L型直角双折弯带孔安装固定支架

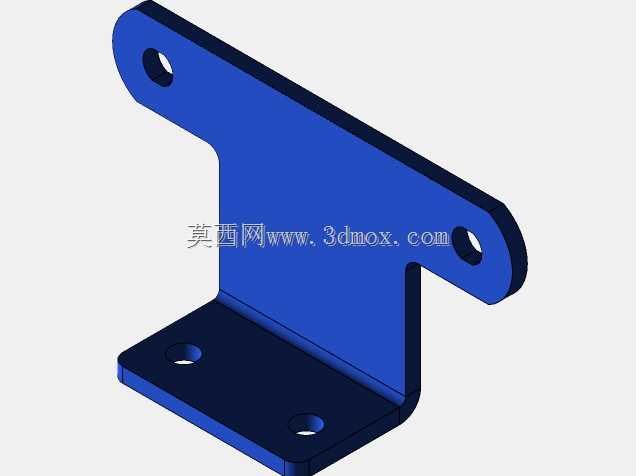

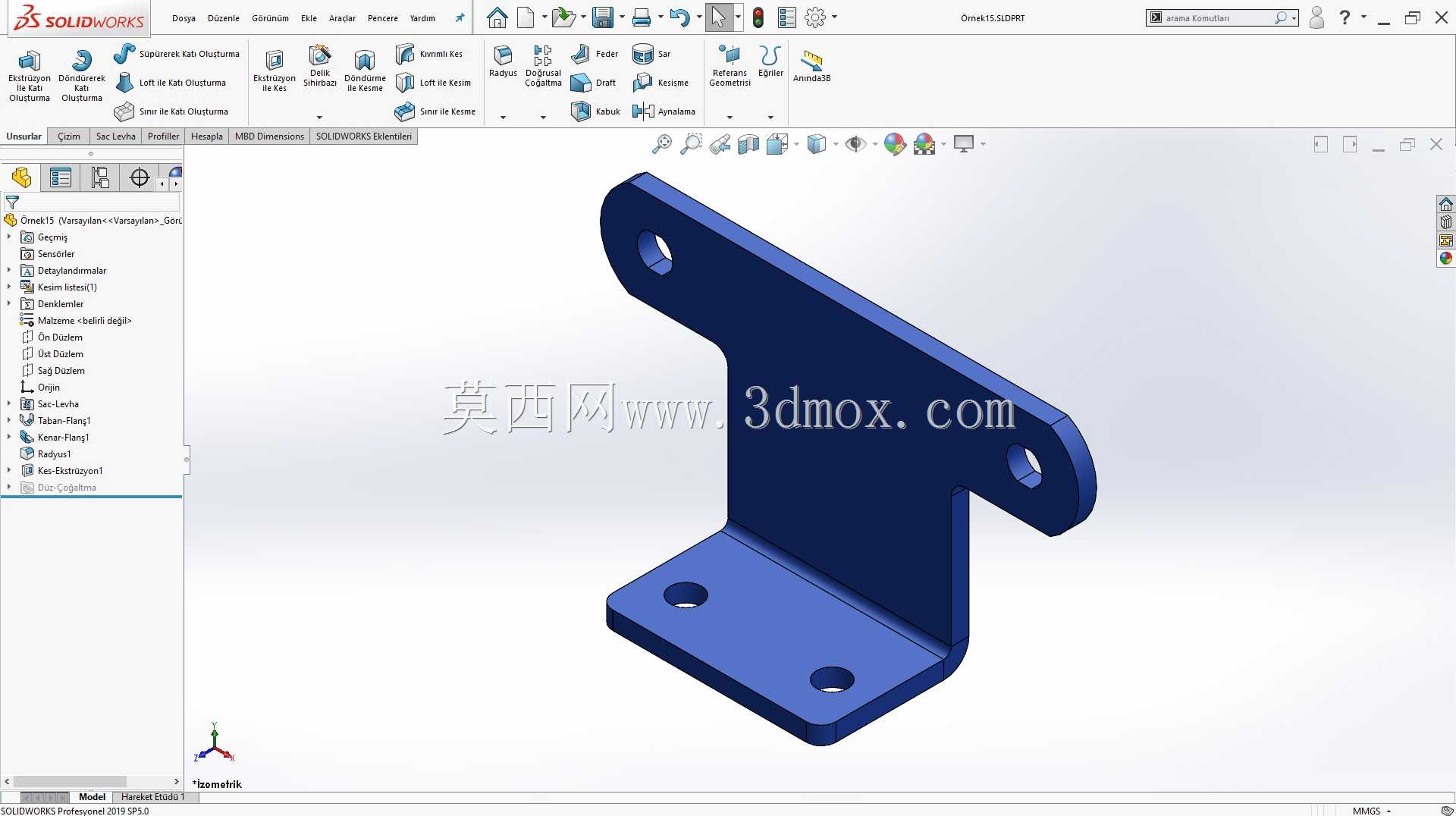

　　这款L型直角折弯固定支架，是工业装配场景里十分常见的刚性连接构件，日常多用于轻载工况下的部件跨面定位，常见于小型设备机架内部的元器件固定、输送线侧边的导向件安装、工装夹具的辅助定位支撑等场景，能够实现两个垂直安装面之间的刚性连接，替代现场焊接的角码，减少现场焊接的热变形与焊后打磨工序，提升装配效率。从结构设计来看，支架采用两次折弯成型的L型结构，底部为水平安装面，开设两个同轴的圆形安装通孔，孔位间距经过标准化匹配，适配市面常见的M6、M8规格内六角圆柱头螺钉，安装时可通过两个孔位完成水平方向的完全定位，避免单孔固定带来的转动偏移；竖直方向的连接臂向上延伸后，末端做了圆弧收边处理，同样开设两个沿臂长方向排布的安装孔，

　　用于连接待固定的功能部件，圆弧收边的设计一方面可以去除折弯后的锐边毛刺，避免装配人员划伤，另一方面也能降低末端的应力集中系数，在承受侧向载荷时减少尖角处的开裂风险。设计过程中，折弯处的内R角取值匹配常规钣金折弯的下模开口规格，折弯系数按照常用冷轧钢板的折弯回弹量做了预设，直接输出的展开图可直接用于激光下料，不需要二次调整折弯补偿量，适合批量钣金加工生产。安装边界方面，水平安装面的宽度与竖直臂的宽度保持一致，整体外轮廓没有突出的安装耳，在狭窄的设备内部腔体内安装时不会和周边的管线、其他结构件产生干涉；两个安装面的平面度在设计时预留了钣金折弯后的平面度公差，安装时不需要额外配磨安装面，依靠螺钉锁紧即可保证连接面的贴合度。从受力特性来看，

　　这种一体折弯的支架相比拼接焊接的角铁支架，没有焊缝缺陷带来的强度短板，在承受垂直于竖直面的静载荷时，力的传递路径沿着折弯圆弧面平滑过渡到水平安装面的固定螺钉上，不会在焊缝位置产生应力集中，适合长期承受恒定静载荷的固定场景，不适合承受大冲击载荷或者高频交变载荷的工况。实际选型使用时，需要根据待固定部件的重量核算支架的板材厚度，常规1.5mm到3mm厚度的冷轧钢板材质，配合对应的表面喷塑或者镀锌处理，即可满足大部分室内工业设备的使用需求，如果是户外使用场景，更换为304不锈钢板材加工即可提升耐锈蚀能力，不需要改动整体结构尺寸。孔位的设计采用了长圆孔与圆孔搭配的思路？不对，这款支架的所有安装孔均为等直径圆孔，

　　在安装时如果存在少量的孔位偏差，可以通过适当扩大安装孔的方式进行适配，当然如果是对定位精度要求较高的场景，也可以在建模时将其中一个孔调整为沿长度方向的长圆孔，补偿安装时的累计误差，不过当前版本的等直径孔设计更适合定位精度要求高、预装定位工装的批量装配场景，能够保证每次安装的部件位置一致性。支架的竖直臂与水平安装面的垂直公差控制在±0.5度以内，保证安装后的功能部件不会出现倾斜偏移，比如用于安装光电传感器时，不会因为支架的角度偏差导致传感器检测位置偏移，减少现场调试的工作量。
