带侧孔法兰式盘类传动连接零件

　　这类带侧孔的法兰式盘类零件，在轻工输送设备、小型动力传递单元、流体管路配套组件里都有广泛应用，日常做设备改造、非标机构设计时经常会碰到类似结构的选型需求。从结构功能上看，零件中心的通孔是核心的轴系配合位，设计时需要根据对接轴的公差带选择对应的配合等级，常规轻载传动场景下选H7/h6间隙配合即可满足装拆需求，若存在冲击载荷则要调整为过渡配合并增加键槽防转结构，不过这个模型的侧孔位置，是用来穿装锁紧螺钉的，当中心孔套入对接轴后，拧入侧孔的紧定螺钉可以顶紧轴面，避免盘类零件在运转过程中出现轴向窜动、周向打滑的问题，相比键连接的结构，这种紧定锁紧的方式装拆效率更高，适合转速不高、载荷不大的传动场景。

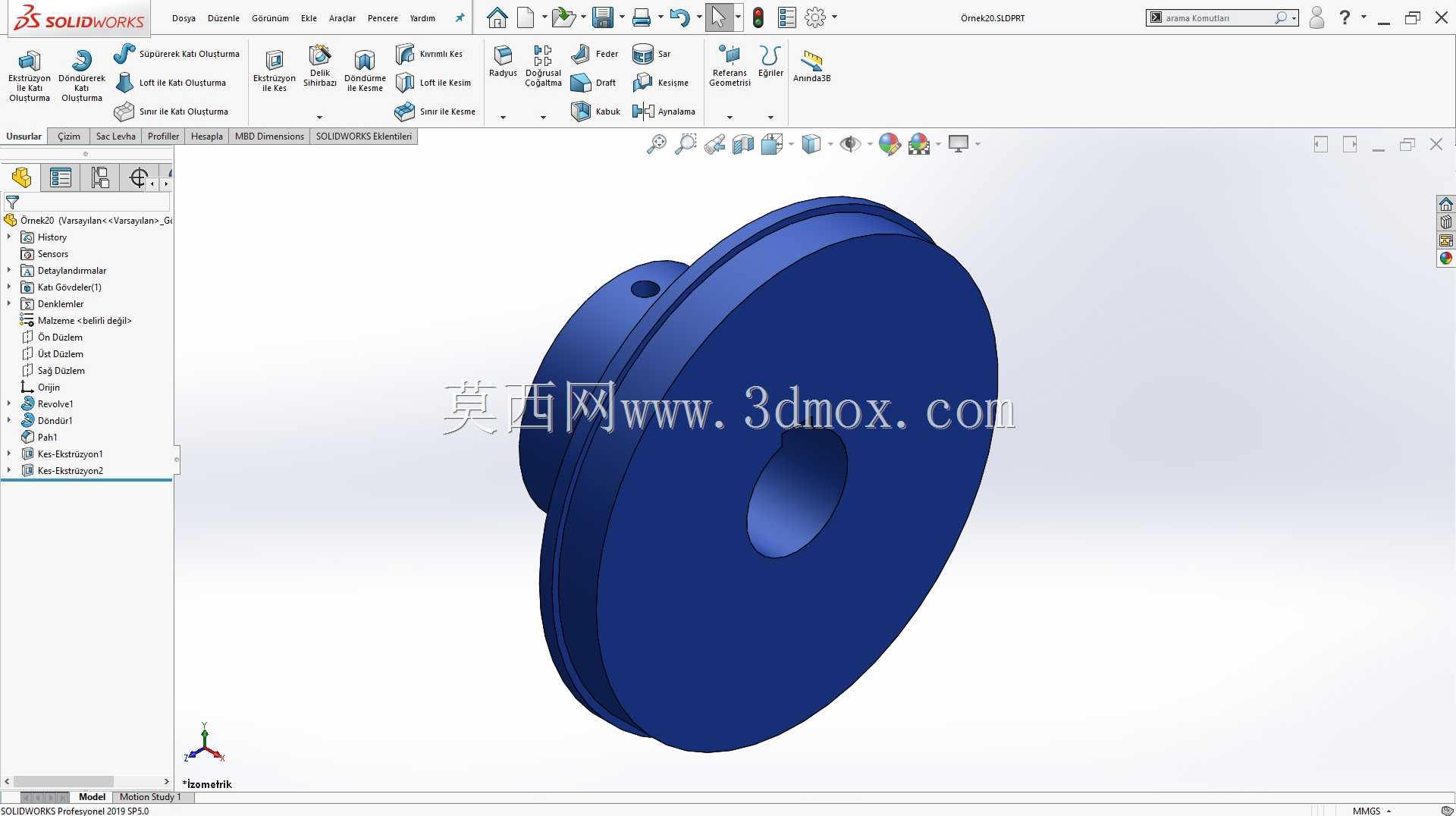

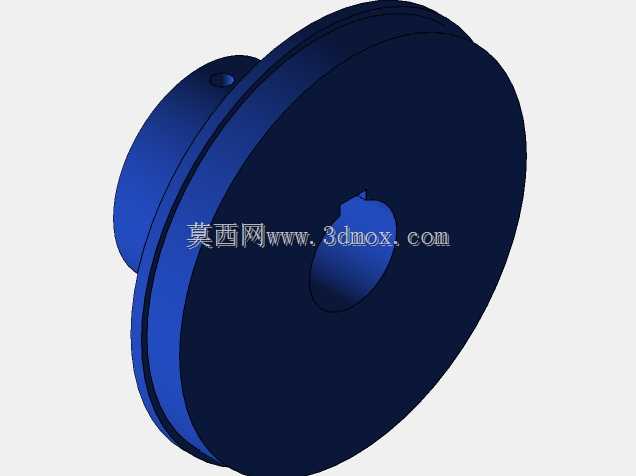

　　从设计思路层面拆解这个零件，首先要确定中心孔的公称尺寸，这个尺寸直接决定了零件能适配的轴径范围，是整个设计的基准尺寸；其次是盘体的外径，外径尺寸需要匹配外围对接的部件，比如如果是作为带轮的基体，外径要对应传动带的内周长要求，如果是作为管路法兰，外径要匹配对应压力等级的法兰连接孔位分布，这个模型的盘体是双层叠合的轮缘结构，靠近中心凸台的一侧轮缘直径更小，另一侧轮缘直径更大，这种阶梯式的轮缘设计一方面可以减轻零件整体重量，另一方面可以为外围配合件提供轴向定位面，比如套装同步带、密封圈或者端盖的时候，阶梯面可以直接作为安装限位，不需要额外加装定位挡圈，减少装配的零件数量。

　　安装边界方面，这个零件的轴向总厚度要控制在对接轴段的长度范围内，避免安装后凸台部分顶到相邻的轴承或者轴肩，侧孔的位置要设计在远离配合面应力集中的区域，一般选在盘体厚度的中间位置，同时侧孔的螺纹深度要满足紧定螺钉的拧入深度要求，常规M4到M6的紧定螺钉，螺纹拧入深度不小于1.5倍螺纹公称直径，才能保证锁紧力足够，不会在运转过程中出现螺钉松脱的问题。盘体的外缘做了圆角过渡，避免尖锐棱边在装配时划伤操作人员，同时也能减少应力集中，提升零件的抗疲劳强度，中心孔的两端都做了倒角处理，方便轴件插入装配，也能去除孔口的毛刺。

　　实际应用中，这类零件如果用在小型输送线的动力端，可以作为主动辊的端盖连接盘，侧孔锁紧辊轴，大直径轮缘部分可以安装链轮或者同步带轮，传递电机输出的扭矩；如果用在流体管路系统中，中心孔可以作为流体通道，侧孔可以安装压力表或者温度传感器的接头，监测管路内的介质参数，大直径轮缘上可以加工均匀分布的螺栓孔，和管路端的法兰对接实现密封连接。设计这类盘类零件的时候，还要考虑动平衡的问题，尤其是转速超过每分钟300转的使用场景，要保证盘体的壁厚均匀，侧孔如果是单个的话，最好在对称位置加工同样尺寸的工艺孔平衡重量，避免高速运转时产生振动，影响整个轴系的轴承使用寿命。另外零件的材质选择也要匹配使用场景，常规传动场景用45号钢调质处理即可满足强度要求，如果是有腐蚀的流体场景则要选用304不锈钢材质，若对重量有要求也可以选用铝合金材质做阳极氧化处理，提升表面耐磨性能。
