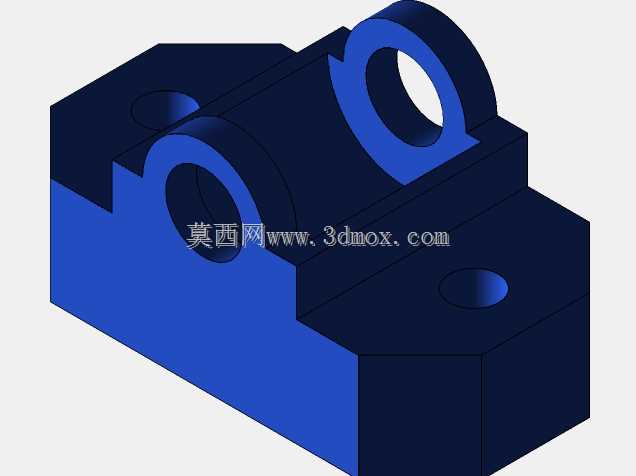

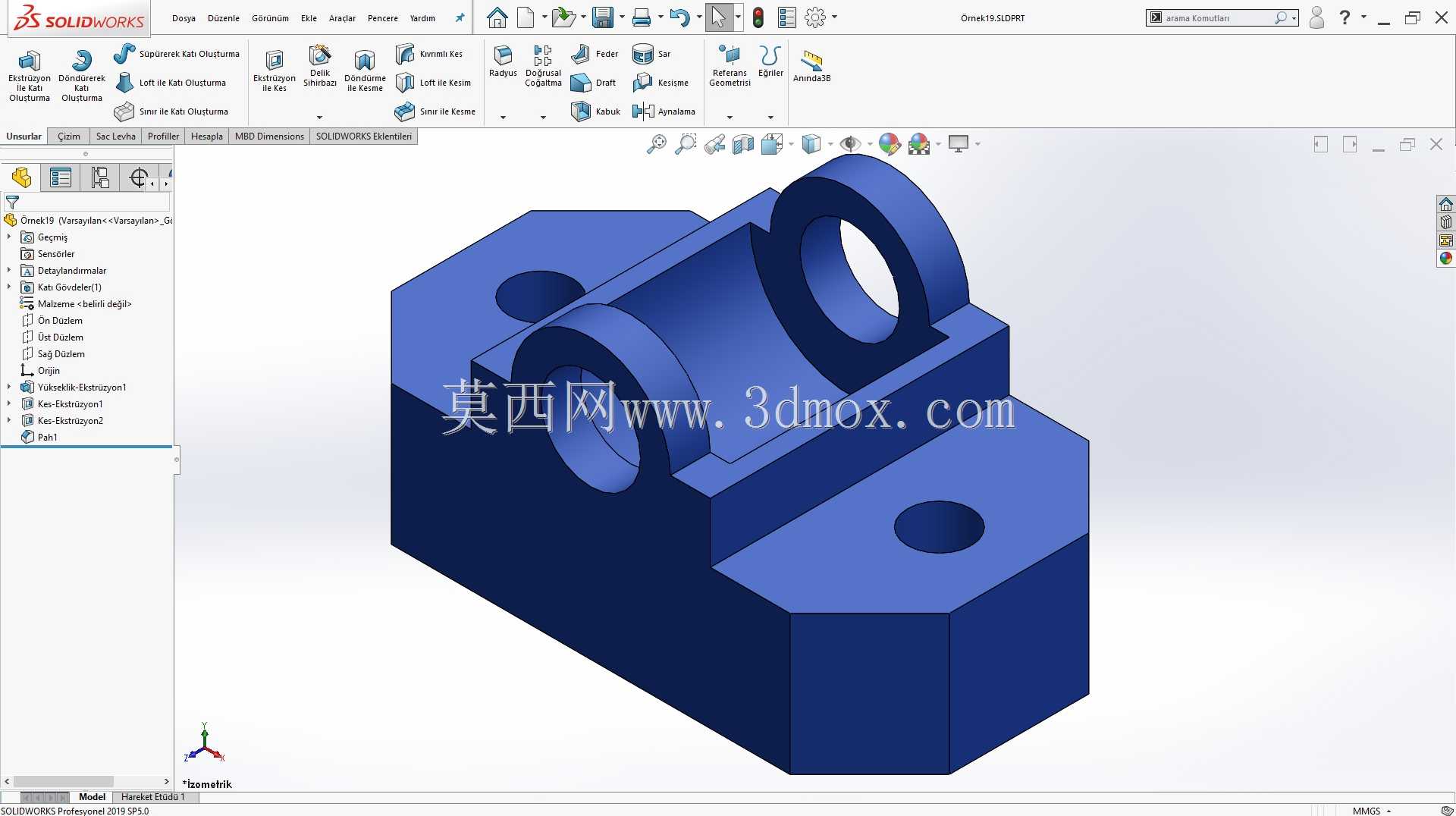

带双耳铰接座的方形安装基座结构

　　该类带铰接耳的安装基座，常见于中小型自动化生产线的工位铰接支撑、轻工设备的连杆机构固定端、输送线侧挡导向组件的安装载体，也可作为小型工装夹具的翻转铰接基座使用，承担载荷传递、转动副支撑、部件安装定位的多重作用。从结构设计逻辑来看，主体采用带切角的方形块体作为承载基体，切角设计并非单纯的外观处理，而是为了避让安装周边的管线、相邻构件的突出部分，减少装配过程中的干涉风险，同时在不削弱主体承载强度的前提下降低零件整体重量，减少材料耗用。基体上开设的两个沉头安装孔，孔位分布沿基体纵向中心轴对称设置，安装时可通过内六角螺栓将基座整体固定在设备框架、安装台面或者型材支架上，沉孔结构能够保证螺栓头部完全沉入基体平面以下，

　　避免螺栓突出对上方铰接部件的转动行程造成干涉，也能消除安装后突出部位带来的安全隐患。基体上方一体成型的两个同轴铰接耳板，耳板上加工有同轴的通孔，用于穿装铰接销轴，连接需要实现绕轴转动的连杆、摆臂、压块等活动部件，两个耳板的间距经过尺寸校核，既能够保证铰接部件的安装空间足够，不会出现耳板间距过小导致铰接件无法装入的问题，也不会因为间距过大造成销轴受力时弯矩过大，引发销轴弯曲变形或者耳板根部应力集中。耳板与基体的连接位置做了圆弧过渡处理，该过渡圆角的设计是为了分散铰接部位受载时的应力，避免直角连接处出现应力集中导致的疲劳断裂，在承受周期性摆动载荷的工况下，这种圆角过渡能够大幅提升零件的使用寿命，减少断裂失效的概率。从安装边界来看，

　　基座底部为完全平面，安装时需要贴合的安装面平面度公差建议控制在0.1mm以内，避免安装面不平整导致基座固定后出现翘曲，进而影响铰接孔的同轴度，造成转动卡滞、销轴偏磨的问题。两个安装孔的中心距尺寸公差按照IT7级精度控制，能够适配多数标准型材的安装孔位，也能满足通用工装台的安装孔距要求，不需要额外进行扩孔或者移位加工。铰接耳板的内孔粗糙度要求达到Ra1.6，保证销轴转动时的摩擦阻力处于合理范围，减少转动过程中的磨损，如果应用在有频繁往复摆动的工况下，还可以在内孔位置压装铜套或者自润滑轴承，进一步提升耐磨性能，降低维护频次。在实际选型应用时，需要根据所连接摆臂的最大摆角范围，校核耳板的高度是否会限制摆臂的转动行程，

　　避免摆臂摆动到极限位置时与基体上表面发生碰撞；同时要根据铰接部位承受的最大径向载荷、轴向窜动力，校核耳板的厚度、销轴的直径是否满足强度要求，若载荷偏大可适当增加耳板厚度或者更换更高强度的基材。这类基座的加工通常采用整块型材铣削成型，保证基体与耳板的一体性，相比焊接成型的结构，一体铣削的零件不存在焊接变形、焊缝应力集中的问题，整体强度和尺寸精度更有保障，适合对铰接定位精度要求较高的设备部位使用。在装配环节，安装基座固定完成后需要先检测两个铰接耳孔的同轴度，确认同轴度误差在允许范围内再穿装销轴和活动部件，若同轴度偏差过大，会导致销轴转动阻力大，长期运行会出现耳孔偏磨、销轴变形，甚至引发活动部件动作卡滞，影响设备整体运行稳定性。
