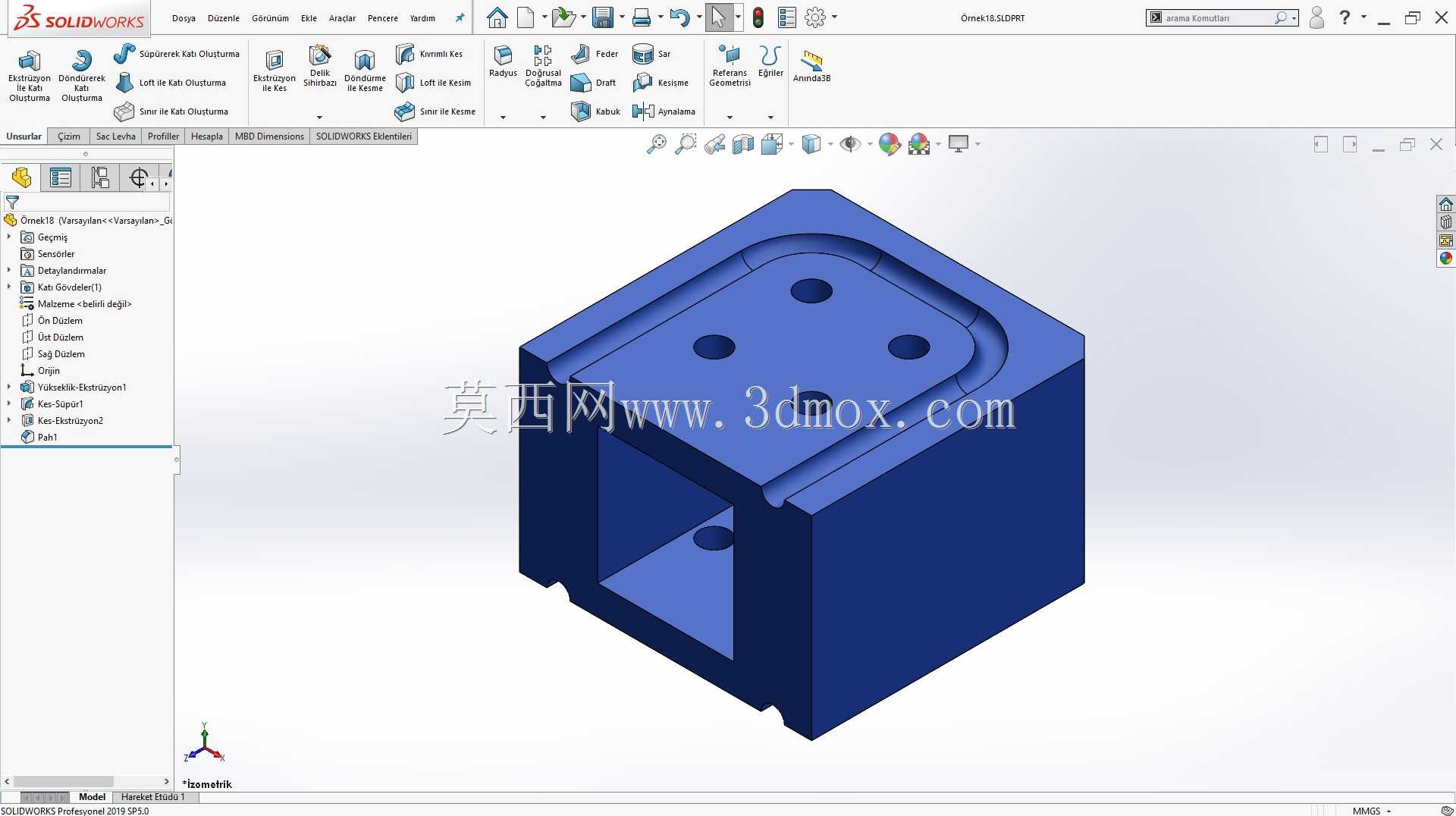

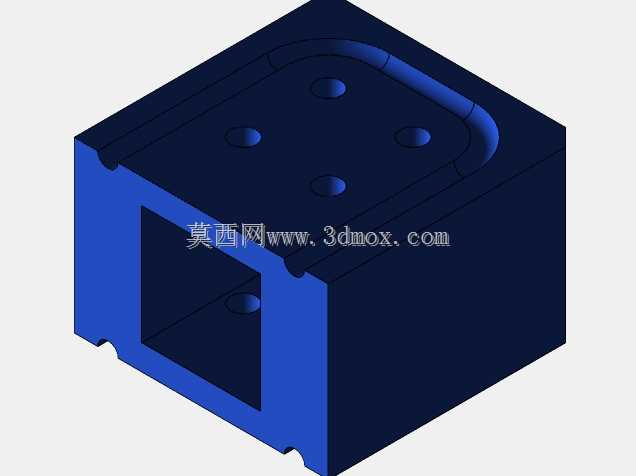

方形带安装孔中空承托结构件

　　该结构件为中空方形承托类零件，在自动化生产线的工位定位、小型工装夹具的基座搭建场景中应用广泛，可作为模块化治具的承载基体，为上方安装的功能组件提供稳定的安装基准与受力支撑。从实际使用需求出发，零件顶面设置四个均匀分布的沉头安装孔，孔位排布遵循对称设计原则，可适配M4-M6规格的内六角螺栓安装，安装时螺栓头部可完全沉入沉孔内，避免突出的螺栓头干涉上方搭载组件的装配，保证装配后顶面的平面度满足贴合安装要求。零件整体采用中空框式结构设计，在保证整体结构刚性的前提下大幅降低零件自身重量，减少安装基座的整体负载，中空的内部腔体可预留走线空间，供工位上的传感器、气动接头的管线穿过，避免管线外露造成的剐蹭、积尘问题，

　　同时腔体侧壁预留的定位凸台可配合内嵌的定位块使用，实现内部搭载小型元件的快速卡位，无需额外设计固定支架。零件的外侧壁设置有阶梯式卡槽结构，可直接卡入铝型材框架的预设槽位内，安装时无需额外设计转接连接板，直接通过卡槽完成初步定位后，再通过侧面的紧定螺钉完成锁紧固定，大幅缩短装配调试的周期，卡槽的尺寸公差按照H7级精度设计，保证与常用规格工业铝型材的配合间隙控制在0.02mm以内，避免装配后出现晃动偏移。零件的底部设置有两个对称的定位缺口，可与安装底板上的定位销配合实现快速对位，装配时无需反复调整位置即可保证孔位同轴度，降低现场装配的对位难度。设计过程中，所有棱边均做了R0.5的倒角处理，避免加工和装配过程中锐边划伤操作人员，

　　同时去除加工过程中产生的毛刺，避免毛刺脱落进入设备运动副造成卡滞。零件的壁厚经过受力仿真验证，在承受50kg垂直静载荷的情况下，最大变形量不超过0.01mm，满足常规工位治具的承载需求，顶面的平面度公差控制在0.03mm以内，保证与上方安装组件的贴合度，避免因贴合间隙造成的安装精度偏差。该结构件可适配多类小型自动化设备的工位搭建需求，既可以单独作为小型元件的安装基座使用，也可以多个拼接组合成更大尺寸的承载平台，适配不同尺寸的工装安装需求，中空结构的设计也为后续加装气路、电路的快插接头预留了足够的改造空间，无需对零件主体进行二次加工即可完成功能拓展。
