双叉式槽型安装连接固定支座结构

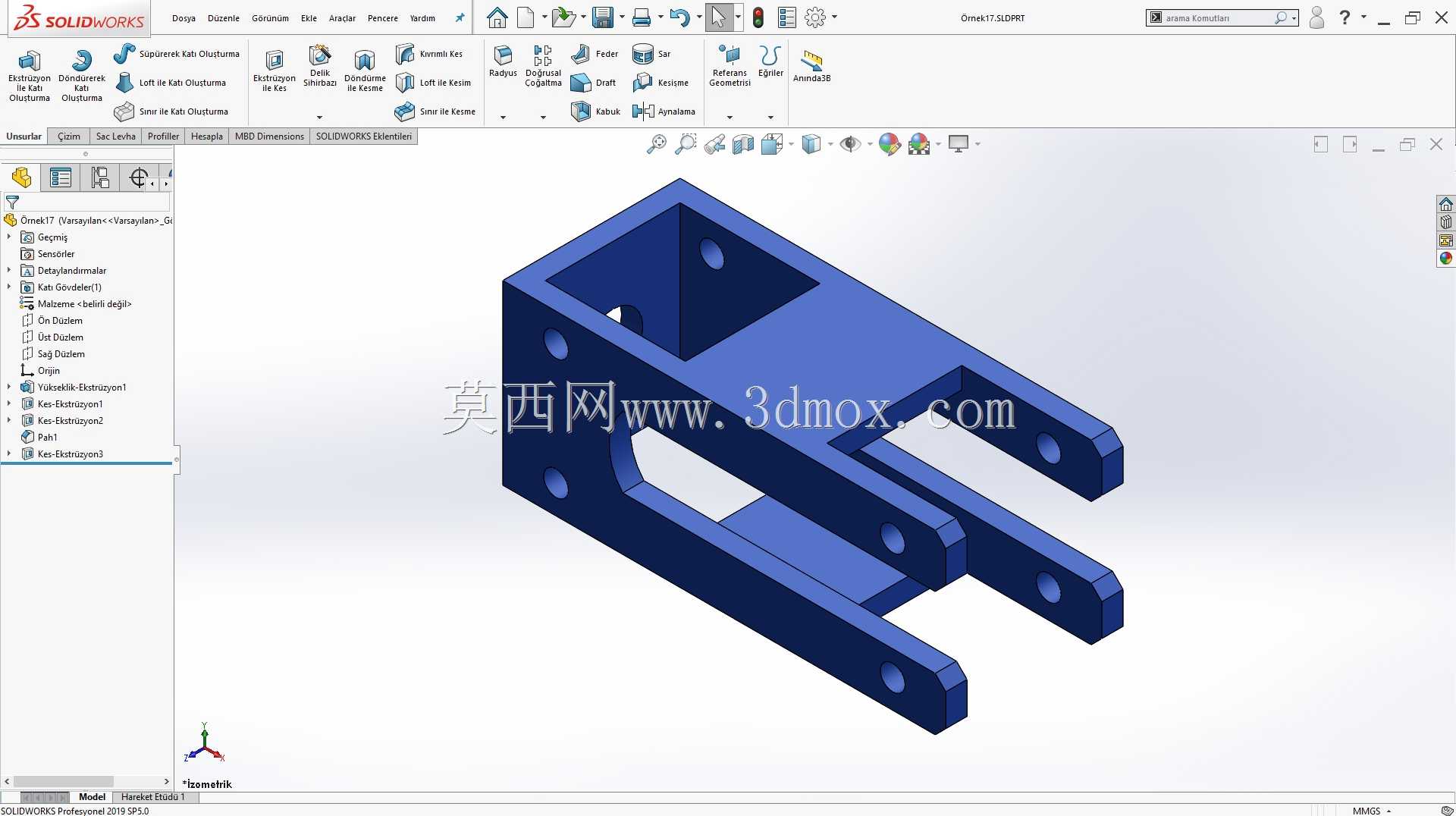

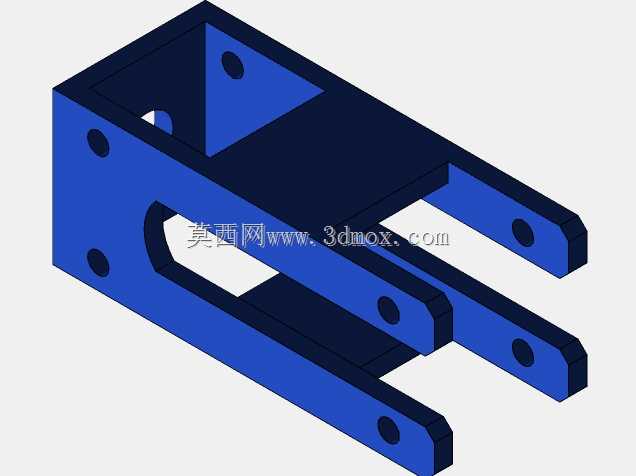

　　这类双叉式槽型安装支座，在轻工自动化生产线、小型物料输送设备、非标工装夹具的传动链路里十分常见，主要承担执行端与固定机架之间的连接承载作用，既可以作为气缸、电动推杆等直线驱动元件的端部铰接座，也能作为连杆机构的中间固定支撑节点，分散传动过程中产生的径向与轴向载荷，避免驱动元件直接承受偏载力矩，延长驱动部件的实际使用寿命。从结构设计逻辑来看，主体采用一体式块状基体加双侧平行叉臂的构型，基体上方开设的沉槽结构，主要用于容纳配套的驱动端连接块或者滑块部件，槽体内壁的精度可以直接约束配套部件的滑动或转动自由度，减少额外导向构件的使用，压缩整体机构的安装空间。基体侧壁与叉臂上分布的多组通孔，分为安装固定孔与铰接销轴孔两类，

　　固定孔采用等间距排布设计，适配不同规格的螺栓连接需求，安装时可以根据现场机架的安装孔位灵活选择对应孔位，降低现场配打孔的工作量；叉臂上的同轴销轴孔，加工时严格控制双侧孔的同轴度公差，避免销轴穿装后出现卡滞、偏磨的问题，孔端预留的沉台可以容纳销轴端部的卡簧或者轴端挡圈，防止销轴在设备运行过程中出现轴向窜动脱出的风险。设计过程中，基体与叉臂的过渡位置做了等半径圆角处理，消除直角处的应力集中问题，在承受交变冲击载荷的工况下，能有效降低应力集中系数，避免构件在长期运行后出现根部开裂的失效问题。从安装边界来看，这类支座的整体外轮廓尺寸适配常规20-40规格的工业铝型材机架安装，基体背面为平整加工面，

　　安装时可以直接贴合铝型材的槽面或者钢板机架的安装面，不需要额外加工适配垫块；双侧叉臂的开口间距预留了足够的铰接部件容纳空间，配套的连杆或者驱动接头可以在叉臂之间完成设定角度的摆动，不会出现运动干涉。槽型结构的深度设计兼顾了连接部件的嵌入深度与支座自身的结构强度，槽底保留的壁厚可以满足额定载荷下的抗弯强度要求，不会因为开槽导致基体整体刚性下降。实际应用场景中，这类支座常出现在小型分拣设备的摆杆驱动端、包装设备的料仓启闭机构、工装夹具的夹紧臂支撑位置，相比分体式拼接的支座结构，一体式加工的构型整体刚性更好，装配累积误差更小，不需要在装配时反复调整双侧叉臂的平行度，能大幅缩短现场设备的装配调试周期。针对不同的载荷工况，

　　这类结构可以通过调整叉臂厚度、基体壁厚、孔位直径来适配不同的承载需求，比如轻载工况下可以适当减小壁厚降低整体重量，重载冲击工况下则可以加大过渡圆角半径、增加孔位周边的壁厚来提升结构强度。结构上预留的减重槽，在不影响整体刚性的前提下减少了材料的使用量，降低构件自身重量的同时，也为内部走线或者小型传感器的安装预留了空间，适配现在非标设备紧凑化、集成化的设计趋势。安装时需要注意，支座的固定面需要与机架安装面完全贴合，避免出现点接触或者线接触导致固定螺栓承受额外的弯曲应力，销轴穿装后需要在端部加装可靠的轴向限位零件，定期检查铰接位置的磨损情况，当孔位与销轴的配合间隙超过设定阈值时及时更换，避免间隙过大导致机构运行精度下降。
