带弧形支撑槽的双立板安装固定支座

　　这类带弧形支撑槽的双立板安装支座，在轻工输送线、小型物料分选设备、非标工装夹具的机架搭建环节应用十分普遍，核心作用是为回转类杆件、铰接销轴提供稳定的径向支撑，同时通过底部的安装平面完成与设备主框架的刚性连接，避免支撑部位在设备长期运行中出现偏移、松脱问题。

　　从实际使用场景来看，这类支座常被用在小型皮带输送机的托辊端部固定、手动工装的铰接转轴支撑、小型料仓的翻板门转轴安装位置，相比一体式铸造成型的支座，这种机加工成型的结构件加工难度更低，安装调整的余量更充足，尤其适合小批量定制的非标设备场景，不需要开模就能快速完成加工适配。

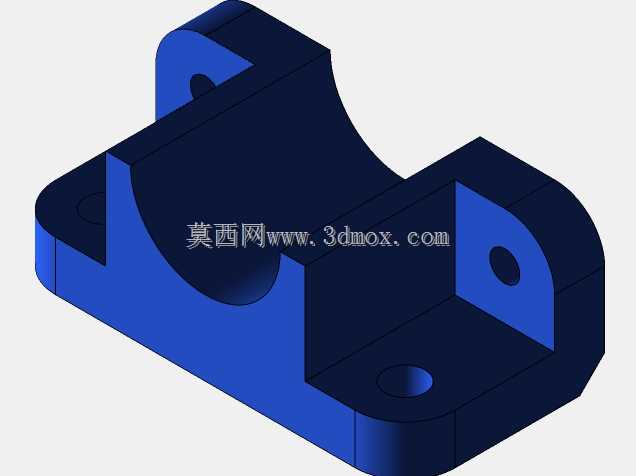

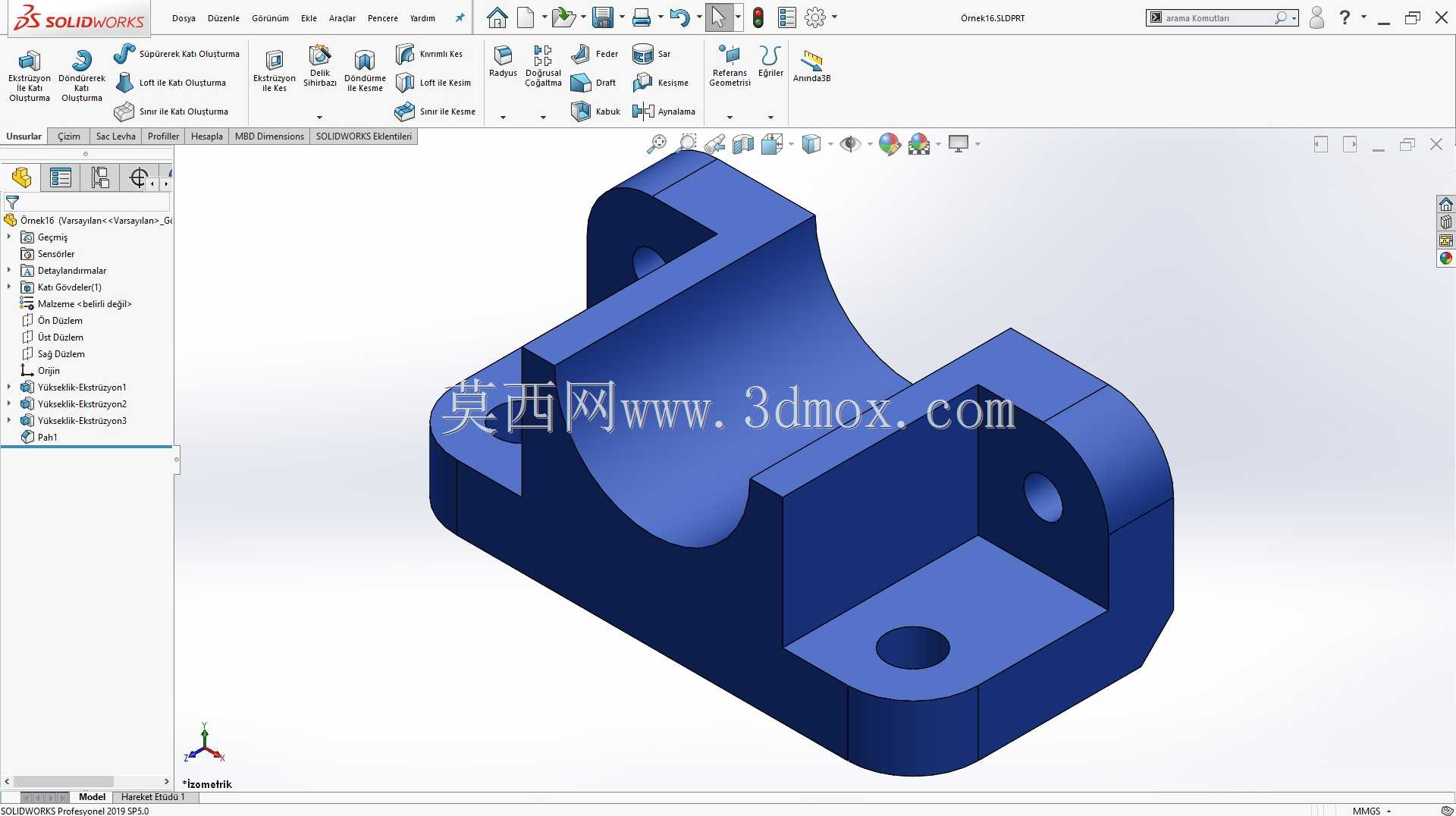

　　结构设计上，主体采用一体化铣削成型的思路，底部为平整的矩形安装基板，基板上开设两个同轴的沉头安装孔，孔位的位置精度控制在±0.1mm范围内，安装时可以通过内六角螺栓直接固定在铝型材框架或者钢板焊接的机架平面上，沉孔设计可以让螺栓头完全埋入基板平面，不会出现突出部分干涉其他部件运动的问题。基板上方居中位置设置内凹的弧形支撑槽，槽的弧度为标准半圆，弧度半径与需要支撑的回转杆件外径完全匹配，支撑槽的表面粗糙度控制在Ra3.2，既能保证与杆件的接触面积足够，减少单位面积的承压载荷，又不会因为表面过于光滑导致杆件转动时出现打滑窜动的问题。

　　弧形槽两侧对称设置两块垂直立板，每块立板上都开设一个同轴的通孔，两个孔的同轴度公差控制在Φ0.05mm以内，这个孔主要用来穿装铰接销轴或者锁紧螺栓，当需要固定的杆件放入弧形支撑槽后，通过立板上的销轴穿过杆件端部的安装孔，就能完成杆件的轴向定位，同时配合弧形槽的径向支撑，让杆件只能绕自身轴线转动，不会出现径向跳动或者轴向窜动的问题。立板与底部基板的连接位置做了R3的圆角过渡处理，避免直角位置在长期承受交变载荷时出现应力集中，导致焊缝或者基体开裂的问题，整体结构的壁厚均匀，最薄位置的壁厚不小于8mm，能够承受不小于500N的径向载荷，满足小型非标设备的支撑强度需求。

　　安装边界方面，这类支座的整体宽度控制在80mm以内，长度方向尺寸不超过120mm，整体高度不超过70mm，属于小型支撑类零件，安装时只需要在安装平面上按照两个安装孔的中心距预制对应的螺纹孔或者通孔，不需要额外加工复杂的定位槽，安装完成后支座的突出高度低，不会占用过多的设备内部空间，适合在设备内部空间紧凑的位置使用。设计过程中需要重点关注弧形支撑槽的中心高度与立板孔的中心高度一致性，两者的高度差需要控制在0.05mm以内，否则会导致穿装销轴时出现别劲的问题，长期运行会加剧销轴和孔位的磨损，缩短零件的使用寿命。另外立板上的通孔需要根据销轴的配合等级选择合适的公差，一般转动配合选用H7公差，固定配合选用H8公差，根据实际使用场景灵活调整即可。

　　从加工工艺角度来说，这类零件可以直接采用方块料通过数控铣床一次装夹完成所有面的加工，不需要二次装夹找正，加工效率高，批量生产时的成本控制难度低，也可以根据使用场景的载荷需求选择不同的材料，普通工况下选用45号钢调质处理即可，有耐腐蚀需求的场景可以选用304不锈钢加工，不需要额外做表面处理就能满足使用要求。
