带径向通孔阶梯式长轴机械零件设计

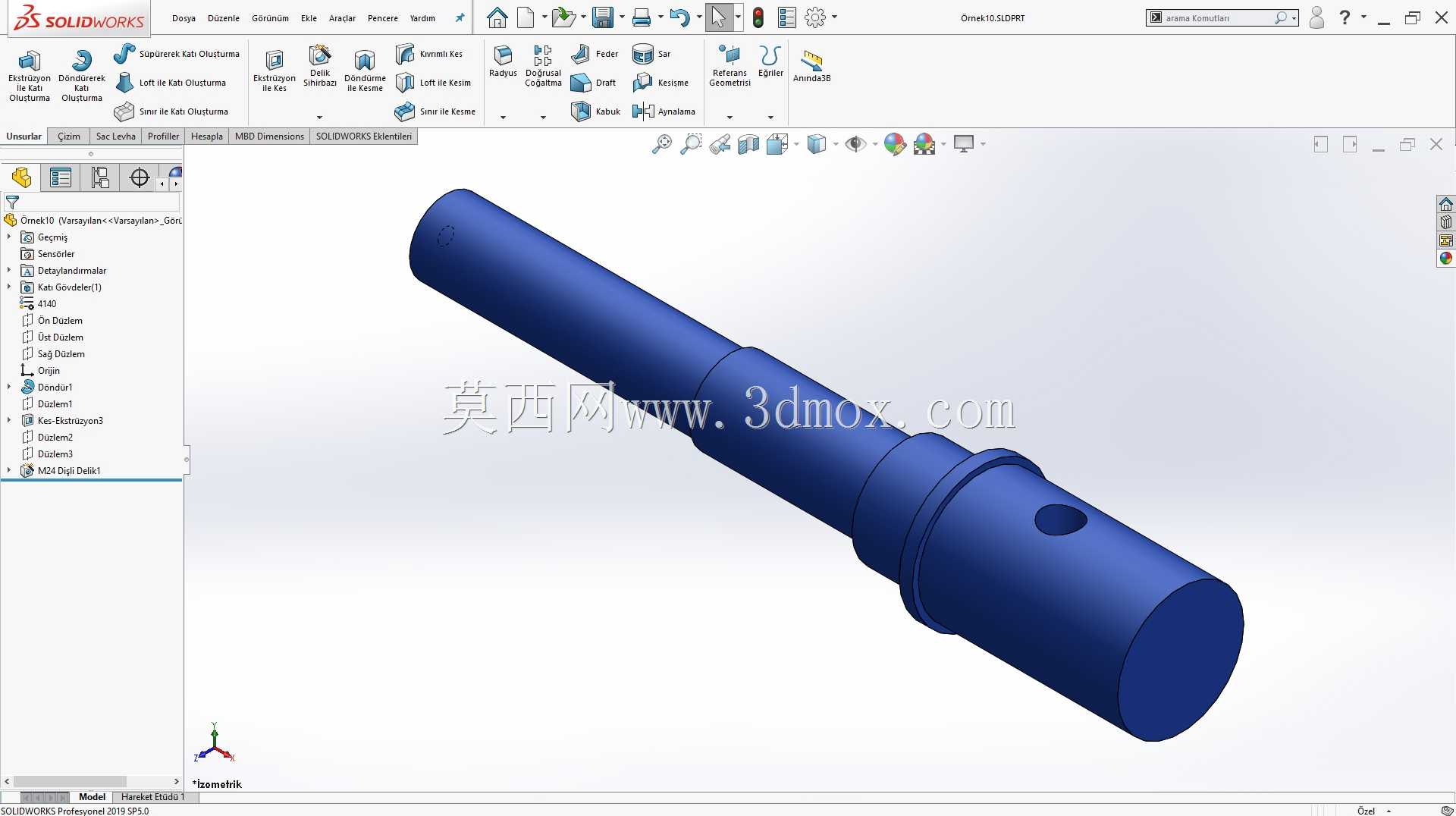

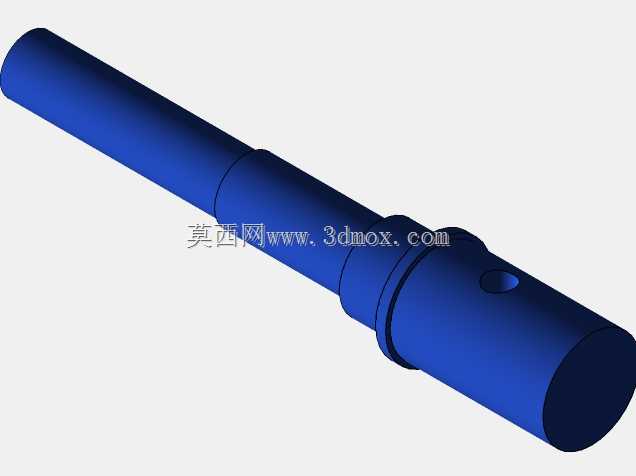

　　这类带径向通孔的阶梯长轴，在中小载荷的传动链路、定位机构里应用十分广泛，常见于轻工输送设备、小型工装夹具、手动操作机构的动力传递或者工位定位环节，区别于大载荷的重载传动轴，这类轴件的设计更侧重安装便捷性与定位精度的平衡，不需要承受过大的交变扭矩，更多承担转动支撑、部件连接、行程限位的作用。从结构设计逻辑来看，采用多段阶梯的构型，核心目的是实现不同安装位的轴向定位，每一段轴径的差值都对应着配合零件的安装台阶，不需要额外加装轴套或者定位挡圈就能限制配合件的轴向窜动，减少装配时的零件数量，也降低了长期运行后定位件松脱的风险。轴身靠近大直径端的径向通孔，主要用于穿装销钉或者锁紧拉杆，一方面可以实现轴端连接部件的周向固定，

　　避免配合件与轴之间出现相对转动，另一方面也能作为手动调节时的施力点位，方便操作人员穿入杆类工具转动轴体调整工位。在尺寸与安装边界的考量上，这类轴件的长径比控制在合理区间，避免轴身过长导致的挠度变形，各段轴径的过渡位置都采用了小圆弧过渡，减少应力集中的风险，即使在频繁启停的小幅冲击载荷下，也不容易在阶梯变径位置出现疲劳裂纹。安装时，小直径端通常穿入支撑座的光孔或者滑动轴承内，作为转动支撑端，轴肩位置抵靠支撑座端面实现轴向定位，中间的阶梯段用来安装齿轮、摆杆或者联动拨叉类零件，大直径端的径向孔位置预留足够的操作空间，方便销钉穿装或者锁紧操作，不需要额外预留过大的装配避让空间，整体结构紧凑，适合在安装空间局促的小型设备内部使用。

　　从功能特性来看，轴身整体采用等强度设计思路，各段轴径的尺寸匹配对应位置所承受的载荷，支撑段的轴径满足抗弯强度要求，安装传动件的轴段尺寸与配合件的内孔标准尺寸匹配，降低配合件的定制成本，径向通孔的位置设置在距离大端面一定距离的位置，既保证销钉穿装后有足够的锁紧力，也不会因为孔位过于靠近端面导致轴端结构强度不足。设计过程中需要重点关注各段轴的同轴度公差，尤其是两端支撑段的同轴度，直接决定了轴转动时的径向跳动量，如果同轴度偏差过大，会导致转动卡滞、配合件磨损加快的问题，径向通孔的轴线需要与轴的主轴线垂直相交，避免穿装销钉后出现偏载，导致销钉剪切断裂或者孔位变形。这类轴件的加工工艺性较好，常规的车削加工就能完成各段外圆的加工，

　　径向孔可以通过钻床一次装夹完成钻孔，不需要复杂的工装夹具，加工成本较低，适合批量生产应用，在实际设备维护中，这类轴件属于易更换的通用零件，损坏后可以快速拆卸替换，减少设备停机维护的时间。在实际选型应用时，需要根据实际传递的扭矩大小、支撑跨距来调整各段轴径的尺寸以及径向孔的直径，如果应用在有轻微腐蚀的环境中，还可以在轴身表面做氧化或者镀层处理，提升防锈耐磨性能，轴身与配合件的配合公差根据使用场景选择，转动配合段采用间隙配合，固定安装段采用过渡或者小过盈配合，保证连接可靠性的同时兼顾拆装便利性。
