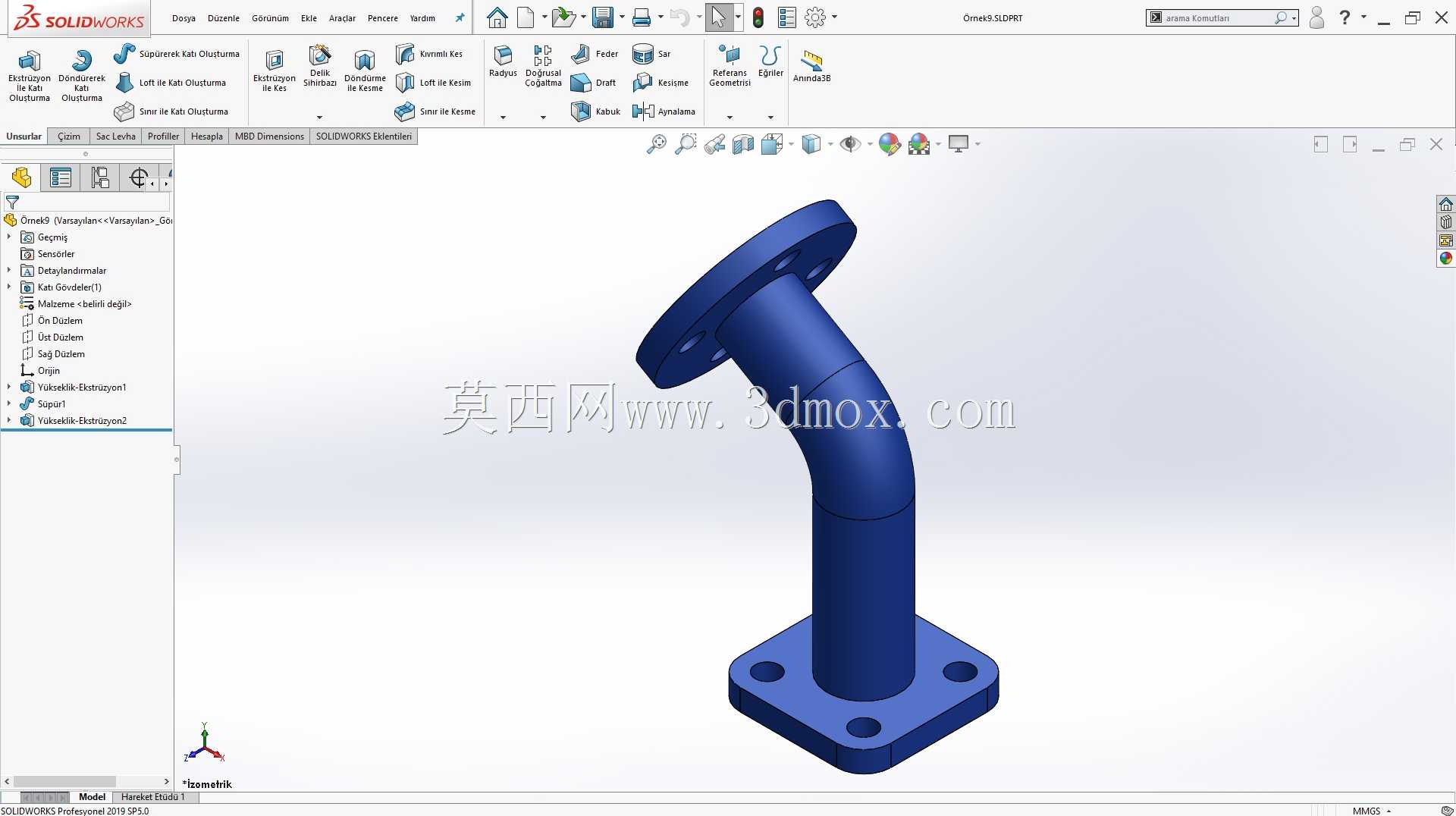

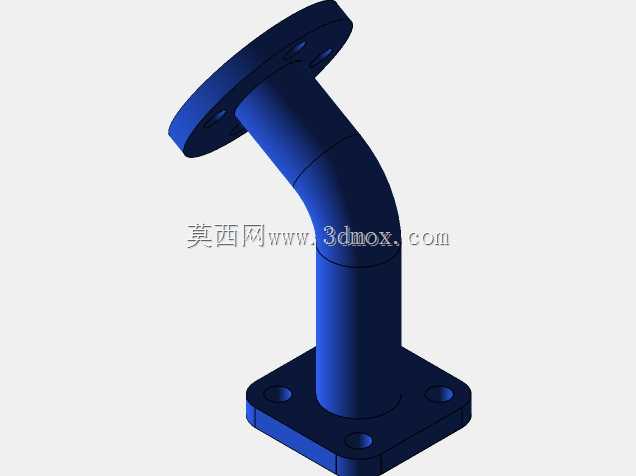

45度弯角方形底座法兰连接弯管

　　这款弯管结构主要应用在流体输送管路的空间转向布设场景，常见于液压系统、低压给排水管路、小型气动设备的管线排布环节，用来在两个不同轴向的接口之间完成介质导向，避免管路硬折造成的流阻陡增或是应力集中断裂问题。从结构设计来看，整体采用45度平滑弯弧过渡，没有直角弯折的突变结构，介质在管内流动时不会出现明显的涡流区，能有效降低管路运行时的振动与噪音，同时减少介质对管壁的冲蚀磨损，延长管路整体使用寿命。两端的连接结构做了差异化设计，下端采用方形法兰安装座，四个安装孔呈对称分布，方形底座的接触面积比同通径的圆形法兰更大，在安装到设备壳体或是平面基座上时，承压稳定性更好，不需要额外加装加强筋就能承受管路内压带来的轴向推力，

　　安装时四个螺栓对角紧固即可保证密封面受力均匀，不会出现偏压渗漏的问题。上端采用圆形法兰连接端，法兰盘上均匀布置安装孔，能和标准圆形法兰管路直接对接，适配市面上多数常规通径的管路快装或是螺栓连接结构，不需要额外制作转换接头，能减少现场安装的配件准备工作量。设计过程中优先考虑了安装边界的适配性，弯管的弯曲半径做了合理取值，既不会因为弯曲半径过小造成管内流道截面变形，也不会因为弯曲半径过大导致整体占用空间过多，在狭小的设备舱内部布设时，能避开周边的电气元件、结构梁等干涉部件，安装完成后弯管外壁和周边构件预留足够的安全间隙，避免设备运行时的振动造成管壁磕碰磨损。管壁厚度采用等壁厚设计，在弯弧段没有出现壁厚减薄超标的问题，

　　能满足常规低压工况下的强度要求，不需要在弯管外部额外加装防护套。两端法兰的密封面都做了平面精加工处理，表面粗糙度满足密封垫片的压合要求，安装时搭配对应规格的橡胶垫片或是金属缠绕垫片就能实现可靠密封，不会出现渗漏问题。从实际使用场景来看，这类弯管多用于小型液压站的出油管路转向、冷却系统的循环水管连接、气动设备的供气管路布设，在安装空间受限、两个连接接口存在轴向偏移加角度偏移的场景下，不需要多段直管加弯头拼接，单一部件就能完成连接，能减少管路的连接节点数量，降低整个管路系统的泄漏风险点。设计时还考虑了安装操作的便利性，方形底座的安装孔位做了沉头处理，螺栓紧固后螺栓头不会突出底座平面，底座和安装面贴合时没有凸起干涉，

　　圆形法兰端的孔位和标准法兰孔位完全匹配，现场安装时不需要二次扩孔或是调整孔位，能有效缩短现场装配的工时。弯管整体的外形轮廓没有尖锐棱角，所有边角都做了倒钝处理，安装操作时不会划伤施工人员，也不会在后续设备维护时造成磕碰伤害。在管路应力补偿方面，45度的弯角结构能吸收一小部分管路热胀冷缩产生的位移量，减少管路热应力对两端连接设备的推力，保护设备上的接口不会因为长期受应力作用出现开裂问题。
