旋转转往复运动可视化教学演示机构

　　在机械原理教学、非标设备前期方案验证环节，经常需要直观展示旋转运动到直线往复运动的转换逻辑，这套演示机构就是针对这类场景设计的具象化载体，能把抽象的运动学公式转化为肉眼可直接观察的动态过程，帮助初学者快速建立曲柄滑块类机构的运动认知，也能给结构工程师做方案沟通时提供直观的演示参照，避免纯图纸沟通产生的理解偏差。

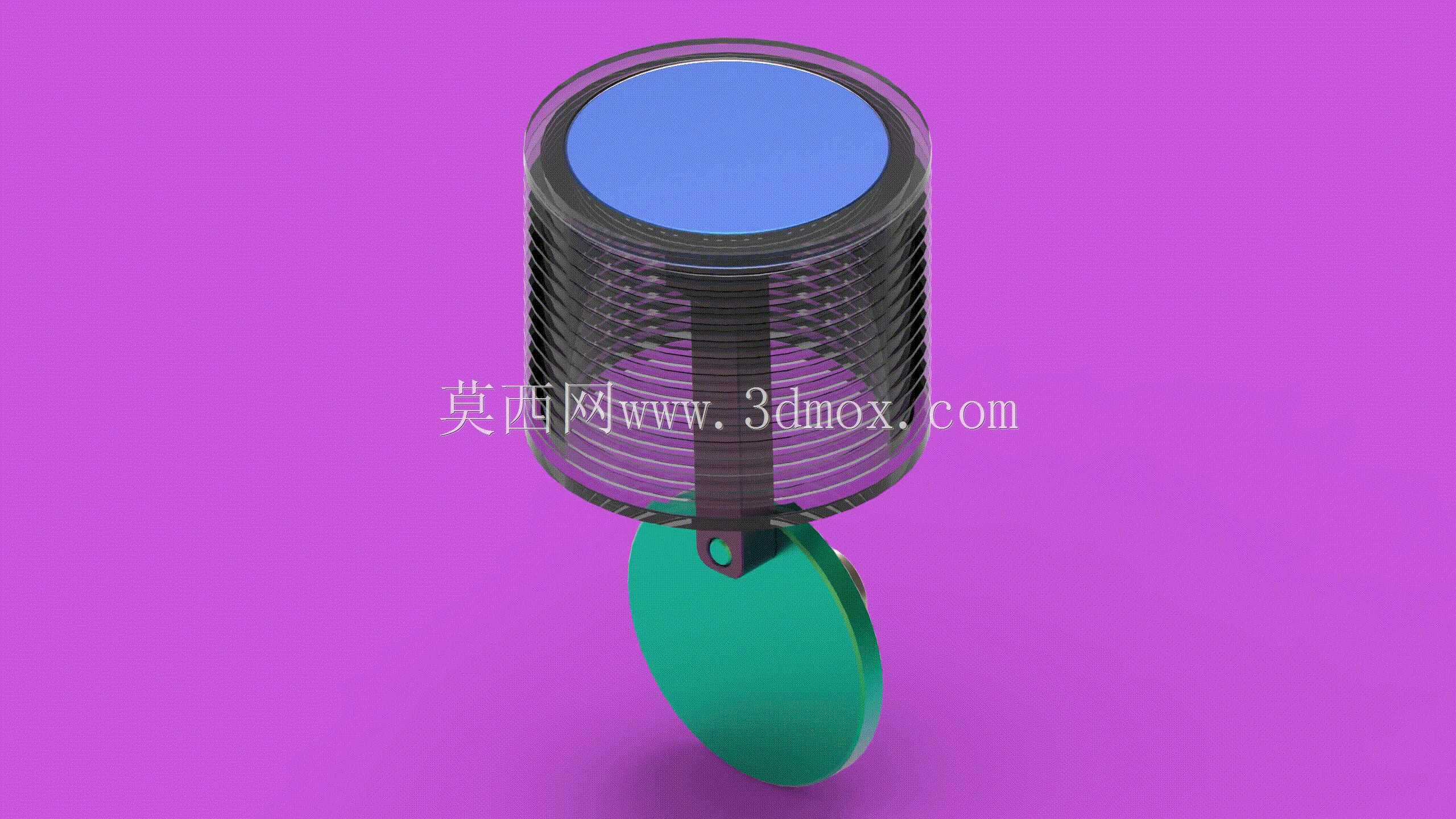

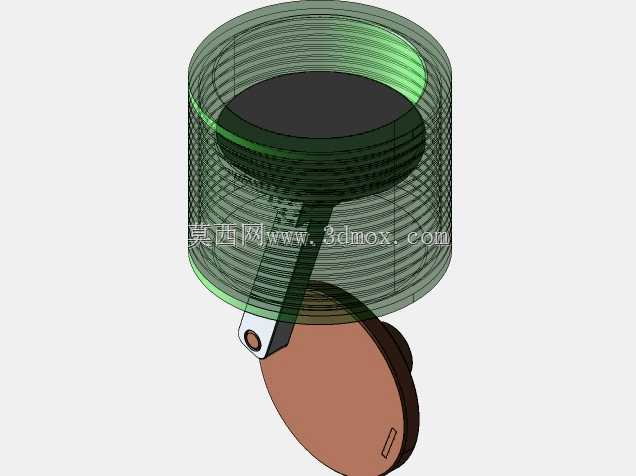

　　整套机构的核心逻辑是通过偏心曲柄的连续回转，带动垂直布置的活塞杆类构件做上下方向的直线往复动作，外部设置的透明筒状结构既是运动构件的导向约束，也能直观展示往复件的运动行程边界，避免运动过程中出现侧向偏移。设计时特意将偏心轮的回转中心与往复件的运动轴线做了共面校准，从根源上消除了运动过程中的侧向附加力矩，减少构件运动时的卡滞风险，不需要额外加装复杂的导向副就能保证动作顺畅，很适合教学场景下的快速拆装与原理展示。

　　从安装边界来看，整套机构的径向尺寸以透明外筒的外径为最大约束，轴向尺寸则要同时覆盖偏心轮的回转直径与往复件的最大伸出长度，安装时只需要固定底部偏心轮的回转支座即可，不需要额外做复杂的基座找平，因为外筒本身就承担了往复件的导向功能，对安装面的平面度公差要求相对宽松，适合在教学实验室、方案展示台这类非高精度安装场景下布置。

　　功能特性上，这套机构没有设置额外的负载输出端，核心作用就是完整展示运动转换的全过程：当底部偏心轮做360度连续回转时，连接在偏心轴上的竖杆会沿着外筒的内壁做上下往复移动，移动的行程刚好等于偏心轮偏心距的两倍，运动过程中可以清晰观察到往复件在上下止点位置的速度变化，以及曲柄转角与往复件位移的对应关系，比纯动画演示更有实体触感，能让观察者直接理解死点位置的形成逻辑与实际表现。

　　设计思路上没有追求复杂的结构叠加，反而做了尽可能的简化，把所有运动副都做了外露处理，没有多余的壳体遮挡，观察者可以直接看到每个构件的运动状态：偏心轮的回转、连接销的相对转动、竖杆的直线移动，每个运动环节都清晰可见。外筒采用透明材质制作，既能观察内部竖杆的运动状态，也能给竖杆提供周向约束，避免竖杆在运动过程中出现转动，保证往复运动的方向始终保持垂直。底部的偏心轮做了加厚处理，自身具备足够的转动惯量，手动拨动后可以依靠惯性连续转动数周，不需要持续施加驱动力就能完整展示多个运动循环，很适合课堂上的手动演示场景。

　　实际应用中，这类机构除了教学演示用途，也是很多往复类设备的核心结构原型，比如小型柱塞泵、气动冲击工具、往复式送料机构的核心运动逻辑都和这套演示机构一致，掌握这套基础机构的运动特性后，工程师可以根据实际负载需求给往复件加装对应的执行端，调整偏心距来改变往复行程，匹配不同的设备动作需求。比如在小型计量泵的设计中，就可以基于这套机构的核心结构，给竖杆端部加装柱塞副，调整偏心轮的偏心距来匹配单次泵出的流量，外筒的结构也可以直接改造为柱塞的缸体，减少额外的导向零件设计。

　　在建模过程中，所有运动副的配合间隙都按照演示类机构的常规公差设置，既不会因为间隙过大出现运动晃动，也不会因为间隙过小导致转动卡滞，连接销与孔的配合采用间隙配合，不需要额外加装轴承就能实现顺畅转动，降低了演示教具的制作成本。外筒与底部支座的连接采用定位止口配合，保证外筒的轴线与偏心轮回转平面垂直，避免竖杆运动时出现偏磨，整套机构的零件数量少，加工难度低，用常规的3D打印或者普通车铣加工就能制作完成，很适合作为机械原理课程的实践制作课题。
