不同材质渲染效果莫比乌斯环结构

　　在结构设计与三维建模的日常工作中，经常会遇到需要兼顾几何特性展示与材质表现的建模需求，莫比乌斯环这类单侧曲面结构就是典型的练习与展示载体。这类结构最核心的几何特性是不存在传统意义上的正反两个曲面，沿着环带的任意一个面持续行进，最终可以遍历整个环带的所有表面后回到起点，这种特殊的拓扑属性让它在很多需要连续曲面、无接缝结构的工程场景中具备参考价值。

　　从实际应用场景来看，这类单侧曲面结构最早被应用在传送带设计领域，传统的平型传送带长期运行过程中，只有单侧表面会持续与传动辊、输送物料接触，磨损集中在单一工作面，使用寿命受限，而借鉴莫比乌斯环结构设计的环形传送带，可以让带体的两个表面均匀承受磨损，大幅延长带体的更换周期，降低连续输送设备的运维成本。除此之外，在精密传动的柔性传动带、环形密封件、甚至部分特种轴承的保持架结构设计中，也能看到这类拓扑结构的设计思路延伸，通过消除传统环形结构的接缝应力集中点，提升结构的疲劳寿命。

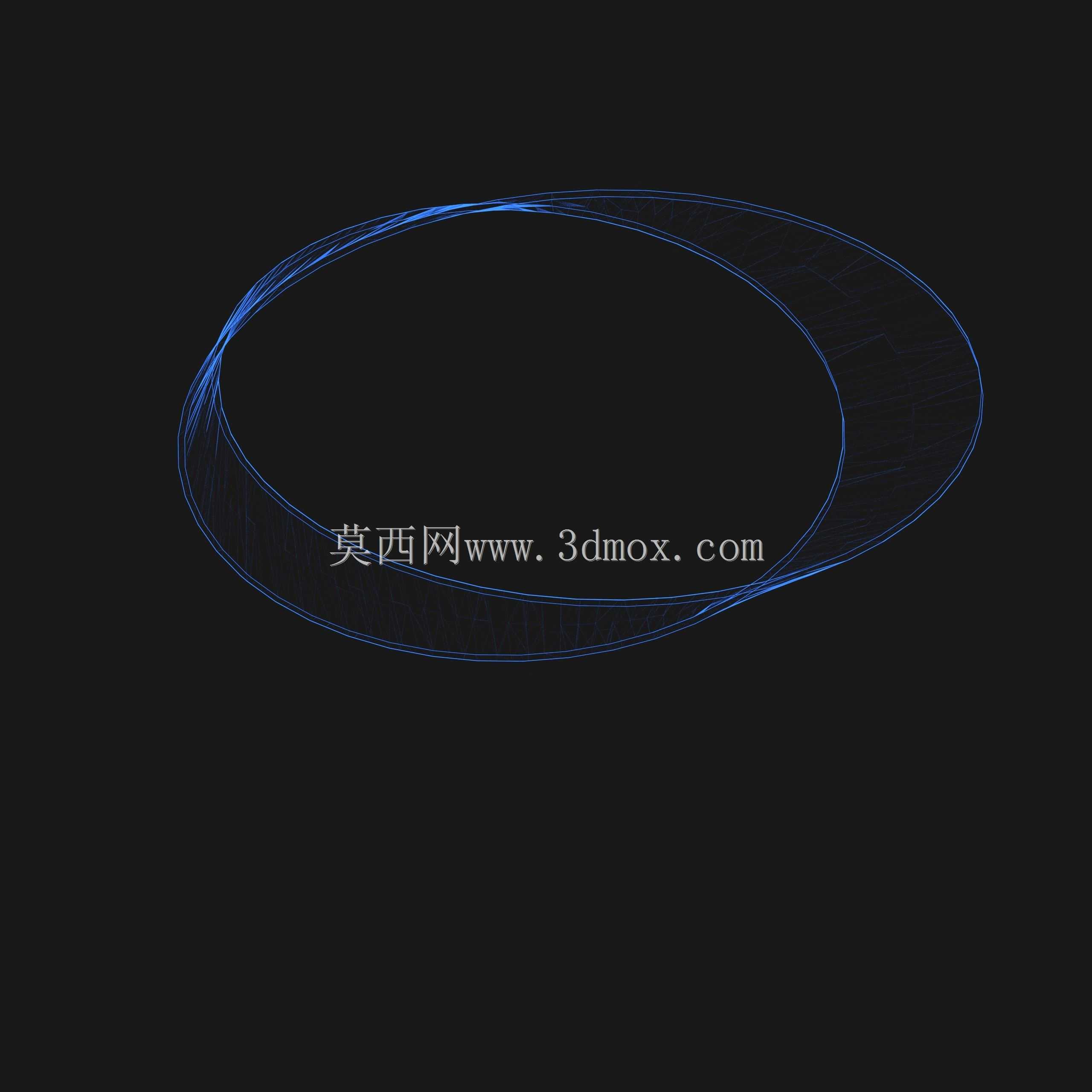

　　在做这个莫比乌斯环的建模过程中，首先要确定的是环带的中心路径曲率，常规的莫比乌斯环以圆形作为中心引导线，引导线的直径直接决定了整个环体的外轮廓安装边界，建模时需要根据实际使用场景预留足够的安装空间，避免环体旋转过程中与周边结构产生干涉。环带本身的宽度与厚度参数需要匹配应用场景的强度要求，作为传送带使用时，带体厚度需要满足抗拉强度要求，宽度则要匹配输送物料的尺寸规格；作为装饰性结构或者教学演示模型使用时，厚度可以适当减小，突出曲面的流畅感。建模过程中最需要注意的是扭转段的曲面连续性，常规的莫比乌斯环需要将带状截面沿着中心引导线旋转180度后首尾衔接，这个过程中如果直接做硬扭转，会出现曲面褶皱、曲率突变的问题，需要通过引导线控制线、曲面连续性约束来保证整个环带的G2连续，避免后续做材质渲染、3D打印或者结构仿真时出现破面、应力集中的问题。

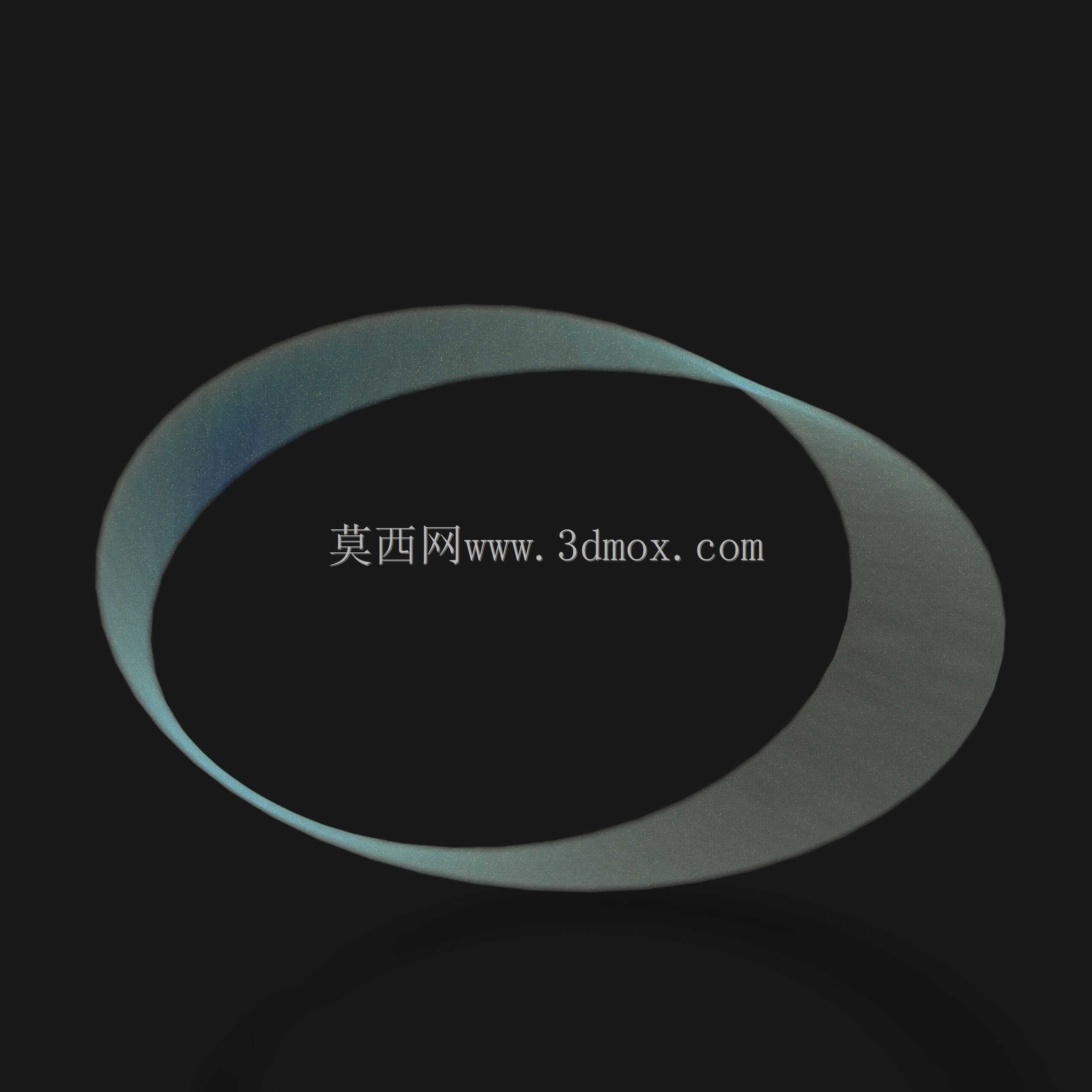

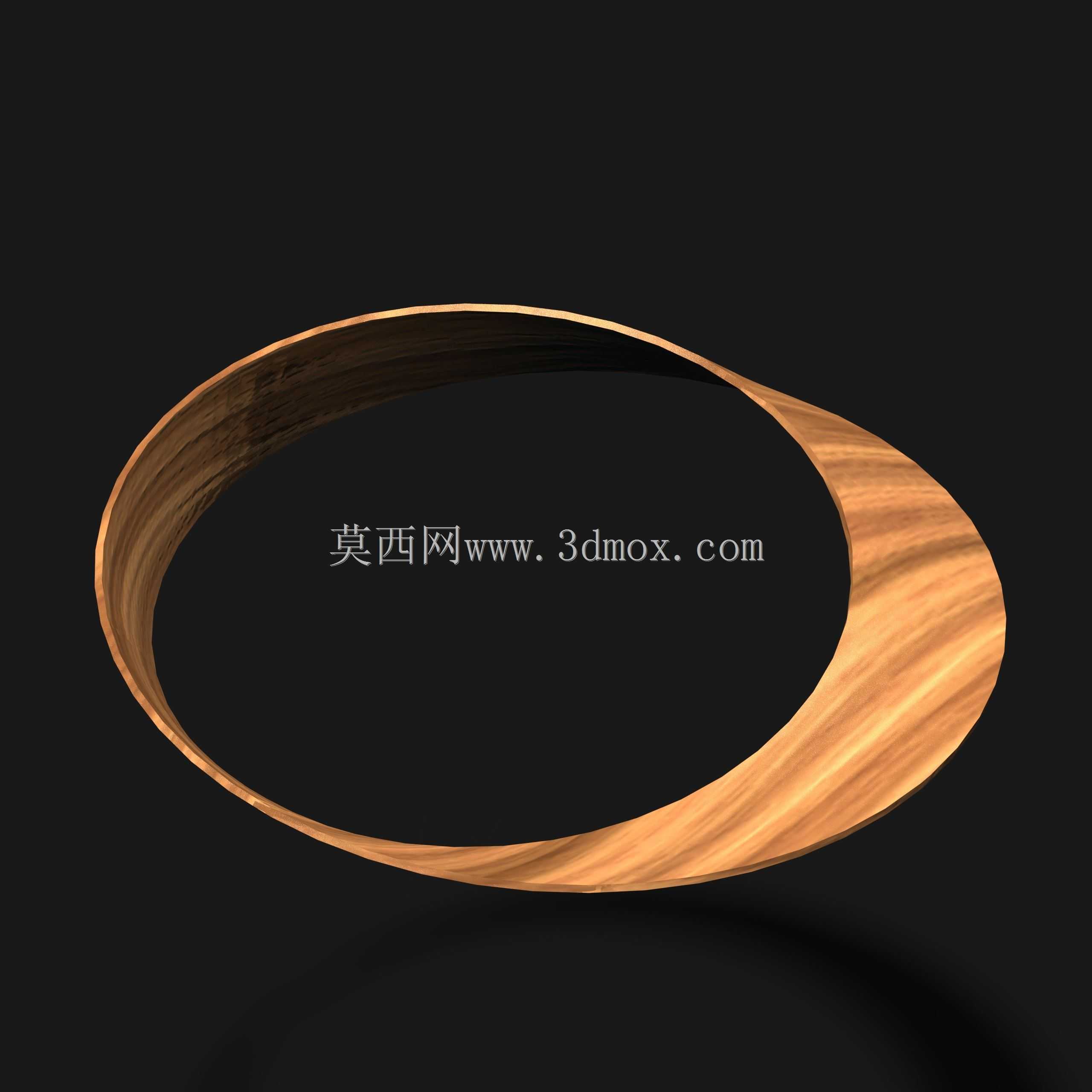

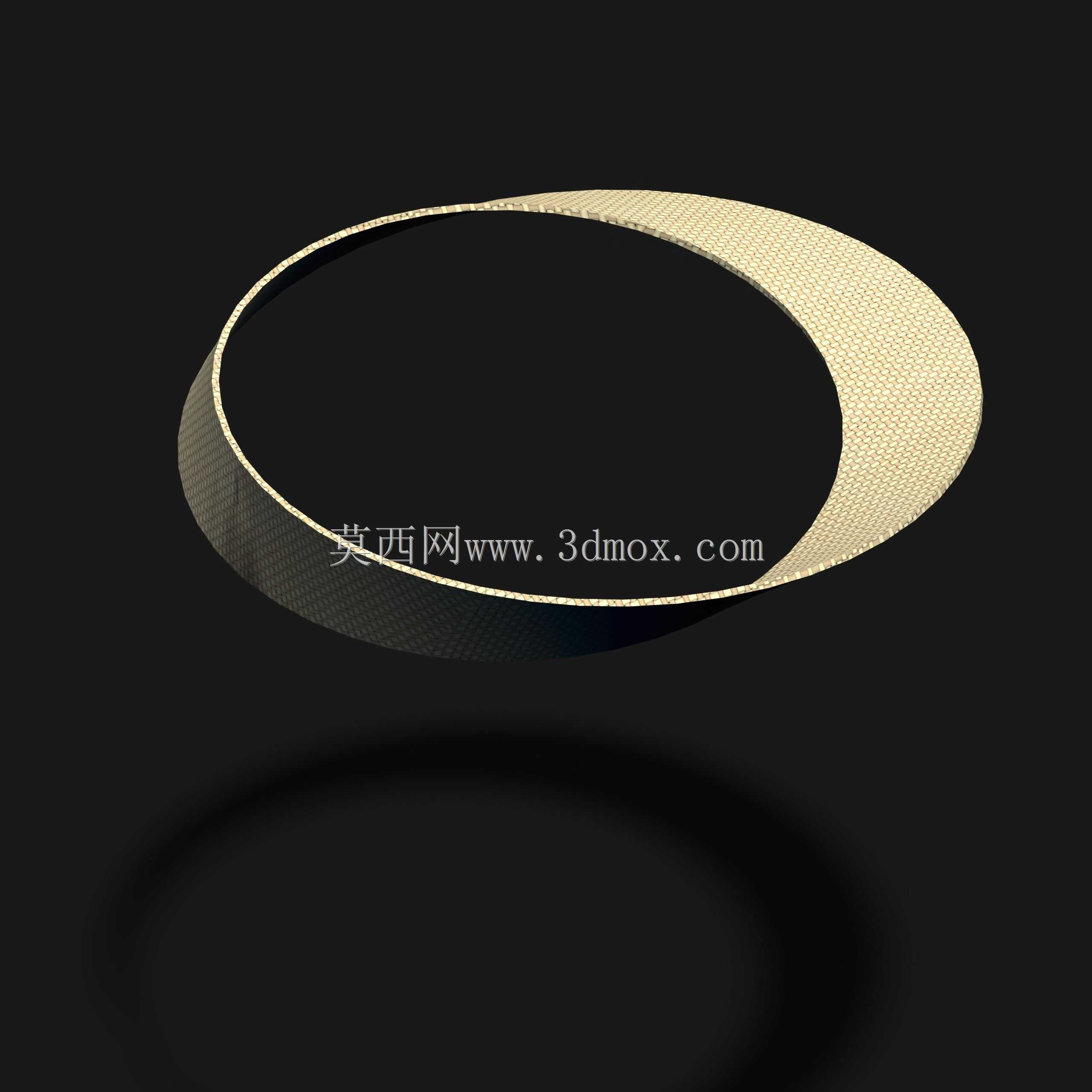

　　这次的模型重点做了不同材质下的渲染表现，木质材质的渲染需要调整木纹纹理的映射方向，因为环带存在扭转段，常规的平面映射或者柱面映射会在扭转位置出现纹理拉伸错位的问题，需要采用UV展开的方式，将整个环带的曲面展开为平面后再贴合木纹纹理，保证纹理沿着环带的延伸方向自然过渡，还原实木弯曲后的纹理走向。金属材质的渲染则需要重点调整曲面的反射率与粗糙度参数，莫比乌斯环的连续曲面会形成连续的反射带，粗糙度参数过高会让金属质感显得沉闷，参数过低则会丢失曲面的扭转细节，需要通过多组灯光的布光调整，在环带的曲面转折处形成自然的高光带，突出单侧曲面的拓扑特性。灯光布置上采用了主光+辅光+轮廓光的三点布光逻辑，主光从侧上方打亮环带的主要展示面，辅光补亮暗部的结构细节，轮廓光从后方勾勒环带的边缘轮廓，避免深色背景下环体与背景融在一起，同时在环体下方添加了弱反射地面，通过柔和的倒影强化环体的空间立体感。

　　从安装边界的角度来说，如果将这类结构作为实际工业零部件使用，首先要确定环体的固定方式，因为莫比乌斯环不存在明确的正反安装面，传统的平面安装定位方式并不适用，需要根据实际的传动路径设计配套的支撑辊组，支撑辊的排布需要贴合环带的曲面走向，保证环带运行过程中每个位置都能得到有效支撑，避免带体运行过程中出现跑偏、扭曲变形的问题。如果是作为教学演示模型使用，安装底座需要预留足够的旋转空间，环体外缘距离底座边缘的距离至少要大于环带宽度的1.5倍，避免旋转过程中剐蹭周边的防护结构。在做结构强度校核的时候，需要重点关注扭转段的应力分布，环带扭转180度的位置是应力集中的高发区域，在承受循环载荷的工况下，这个位置的疲劳安全系数需要比平直段高出20%以上，可以通过适当加大扭转段的过渡圆角、局部增加壁厚的方式提升结构强度，避免长期运行过程中出现断裂失效的问题。

　　对于三维建模从业者来说，练习这类特殊拓扑结构的建模与渲染，能够很好地提升曲面建模的精度控制能力与材质灯光的调试能力，很多复杂的工业曲面产品，比如异形管道、连续曲面壳体、柔性传动部件，其建模逻辑与莫比乌斯环是相通的，都是通过中心引导线控制整体走向，通过截面参数控制结构尺寸，通过连续性约束保证曲面质量，掌握这类结构的建模思路，能够有效应对日常工作中各类复杂曲面的建模需求。
