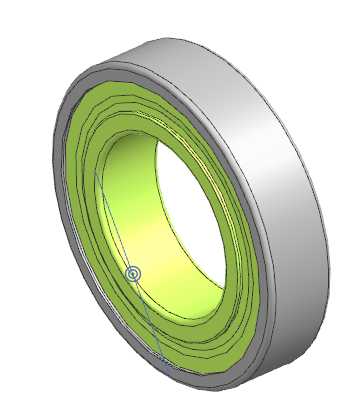

SKF607双面密封深沟球轴承结构

　　在轻工输送线、小型伺服传动模组、家用电机输出端、办公自动化设备的旋转支撑环节，这类小尺寸双面密封深沟球轴承是应用频次极高的基础零部件，承担着降低转轴摩擦系数、保证径向旋转精度、阻隔外界粉尘与润滑脂泄漏的核心作用。从结构设计逻辑来看，这款轴承采用典型的深沟滚道构型，内圈与外圈的滚道曲率经过匹配优化，能够同时承受稳定的径向载荷与小比例的轴向载荷，适配多数中小功率传动场景的复合受力需求。两侧的接触式橡胶密封件是这款轴承的核心设计点，密封唇口与内圈密封槽采用过盈配合结构，既可以阻挡生产环境中的金属碎屑、纺织纤维、粉尘水汽进入轴承内部滚道区域，避免磨粒磨损提前降低轴承使用寿命，也能将内部填充的锂基润滑脂封闭在滚道与钢球的接触区域，

　　减少运维过程中的补脂频次，适配免维护或长维护周期的设备设计需求。从安装边界来看，这类微型深沟球轴承的内圈与转轴采用基孔制过渡配合，外圈与安装轴承座孔采用基轴制过渡配合，装配时需要注意受力面的选择：压装内圈时施力点只能作用在内圈端面，压装外圈时施力点仅可作用在外圈端面，严禁通过滚动体传递压装力，避免滚道产生压痕影响旋转精度与运行噪音。在三维建模过程中，需要重点还原几个关键结构特征：首先是内外圈的滚道曲率半径与偏心位置，这直接决定了钢球与滚道的接触角，是影响轴承承载能力仿真准确性的核心参数；其次是密封件的唇口结构与安装卡槽尺寸，这部分结构会影响装配时的密封件压缩量，压缩量过大则会增大旋转摩擦扭矩，压缩量过小则会失去密封效果；

　　再者是保持架的兜孔间隙与铆接结构，工程级建模需要还原保持架对钢球的引导间隙，避免运动仿真时出现钢球与保持架的干涉问题。实际设备选型应用中，这类小尺寸轴承常被用在转速不超过每分钟一万转、径向载荷在额定动载荷百分之十以内的场景，比如小型皮带输送机的托辊端部支撑、自动化设备的小型同步带轮转轴、电动工具的输出端辅助支撑、医疗器械的微量进给机构旋转部位。不同于开式轴承需要额外设计密封结构，自带双面密封的构型可以简化安装部位的结构设计，不需要在轴承外侧额外加装防尘盖或密封圈，能够有效缩小安装位的轴向尺寸，让整体传动结构更加紧凑。建模时还需要注意倒角尺寸的还原，轴承内外圈的装配引导倒角是压装过程中避免卡滞、保护密封件不被装配毛刺刮伤的关键结构，

　　很多非工程级模型会忽略这部分细节，导致实际装配仿真时出现干涉报错。另外，钢球的数量与排布直径也是需要准确还原的参数，钢球直径与滚道曲率的匹配度，直接决定了轴承的径向游隙大小，游隙过大则会导致旋转时的径向跳动超差，影响设备的传动精度，游隙过小则会在运行温升后出现轴承抱死的问题。在做设备整体的公差匹配时，需要结合轴承的精度等级预留合适的配合公差，普通级精度的轴承适配常规传动场景，若用于高精度进给机构则需要选用更高精度等级的对应型号，同时配合轴与座孔的更高公差等级来保证整体旋转精度。
