单列圆锥滚子轴承工业传动配套结构

　　在重载传动工况的布局设计里，单列圆锥滚子轴承是同时应对径向与轴向复合载荷的核心回转支撑部件，这类轴承的应用场景覆盖极广，从商用车的驱动桥主减速器、差速器总成，到机床主轴的重载支撑端、冶金设备的轧辊辊颈、工程机械的行走机构回转位，甚至重型输送线的托辊重载端，都能见到这类结构的身影。不同于深沟球轴承仅能适配较小轴向载荷的特性，圆锥滚子轴承的滚动体采用截锥形设计，滚动体与内圈、外圈滚道的接触线存在固定锥角，能够将作用在轴系上的复合载荷分解为径向分力与轴向分力，通过滚道的面接触形式均匀传递载荷，接触应力分布更合理，在冲击载荷、变载荷工况下的抗疲劳表现远优于同尺寸的球轴承。

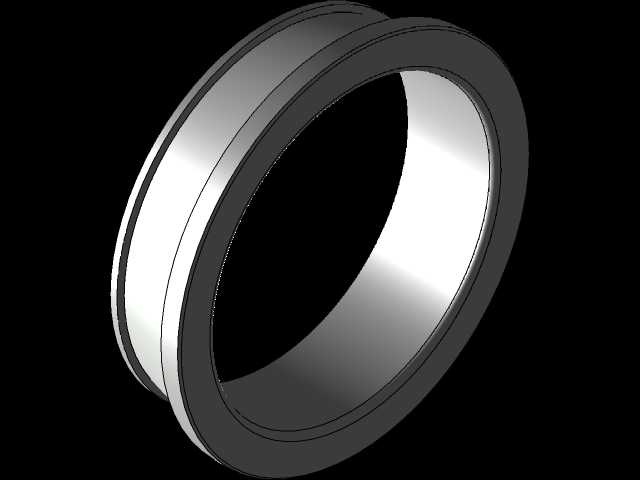

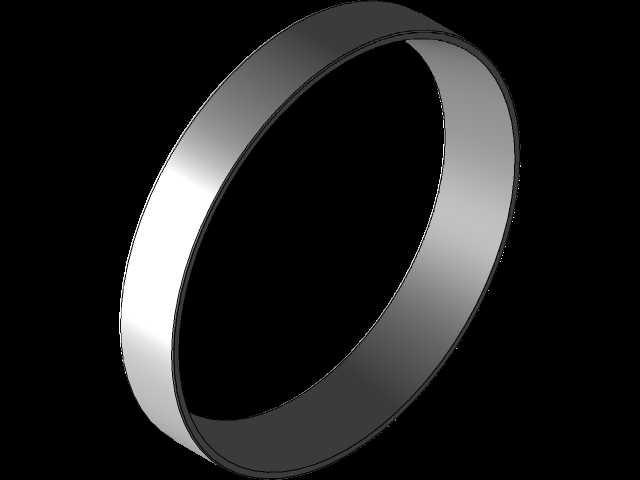

　　从设计逻辑来看，这类单列圆锥滚子轴承采用可分离式结构，内圈连带滚动体、保持架组成的内组件可以和外圈单独拆分，实际装配过程中能够通过调整内圈与外圈的轴向配合间隙，精准控制轴系的轴向窜动量，满足不同工况下对回转精度、预紧载荷的要求。比如在商用车驱动桥的主锥总成装配中，就需要通过调整垫片厚度改变轴承的预紧量，既要保证齿轮啮合间隙符合设计要求，避免齿轮运转时出现冲击异响，又要防止预紧力过大导致轴承运转温升过高，出现早期烧蚀失效。

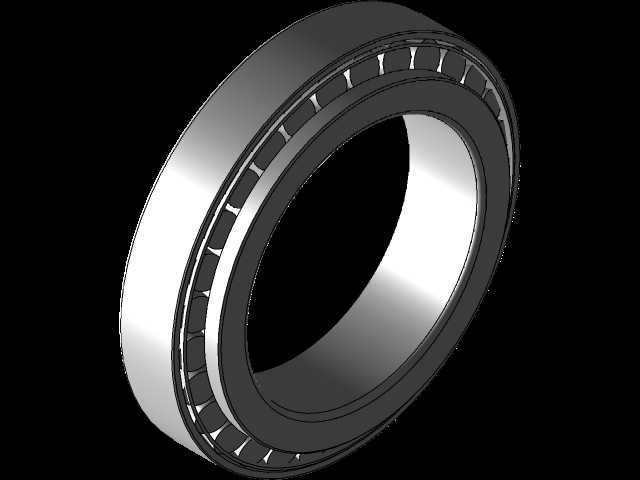

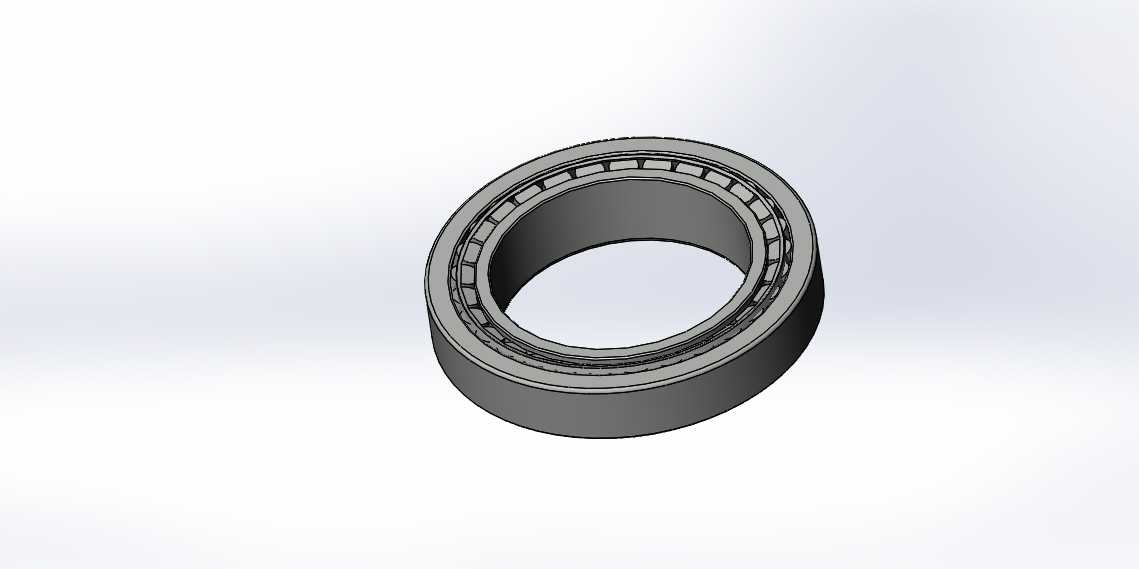

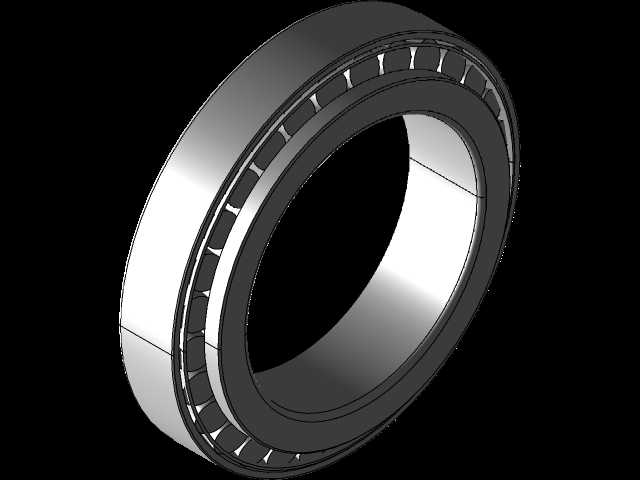

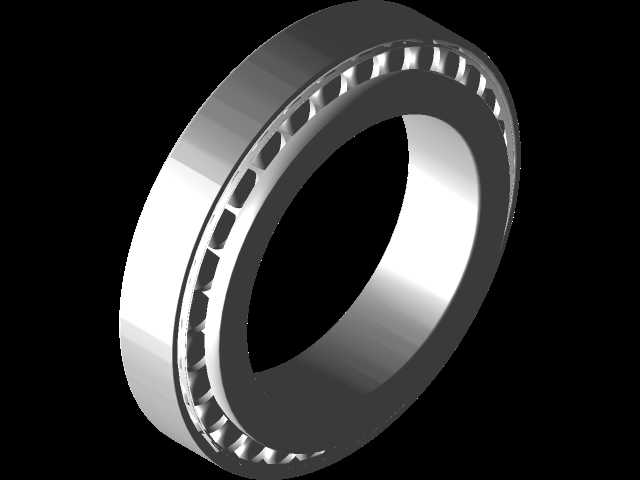

　　本次涉及的轴承结构，内圈内径为100mm，外圈外径为150mm，装配总宽度为32mm，这个尺寸段的轴承通常适配中等载荷的轴系安装场景，安装时需要注意轴颈与内圈的配合公差、轴承座孔与外圈的配合公差选择：对于旋转的内圈配合，通常选用过渡配合或者小过盈配合，避免内圈在轴颈上出现爬动磨损；对于固定的外圈配合，可选用较小间隙的过渡配合，方便装配拆卸的同时，保证外圈不会在座孔内出现转动窜动。装配过程中要避免直接敲击轴承端面，尤其是滚动体与保持架部位，应当使用专用套筒压装内圈或外圈的配合端面，防止滚动体受冲击出现点蚀、保持架变形等问题。

　　从功能特性上看，单列圆锥滚子轴承通常需要成对使用，要么面对面安装要么背对背安装，用来平衡轴系双向的轴向载荷，单个使用时仅能承受单方向的轴向载荷，如果轴系存在双向轴向力，必须配对安装才能保证轴系的轴向定位可靠。保持架采用冲压钢板结构，强度足够应对常规工况下的滚动体分隔需求，能够保证滚动体在滚道内均匀分布，避免滚动体之间出现直接摩擦碰撞，降低运转过程中的摩擦损耗与温升。润滑方式上，这个尺寸段的轴承既可以采用脂润滑也可以采用油润滑，脂润滑适合中低速、常温工况，密封结构简单，维护周期长；油润滑适合高速、高温或者有冲击载荷的工况，能够带走轴承运转产生的热量，同时带走磨损产生的金属微粒，延长轴承使用寿命。

　　在实际选型应用中，需要核算轴系的当量动载荷，结合轴承的额定动载荷、额定静载荷参数计算预期寿命，匹配工况的载荷系数、温度系数，避免选型过小导致轴承早期失效，也避免选型过大造成结构空间浪费、成本上升。安装边界上，轴肩与座孔的挡肩高度需要符合轴承的安装尺寸要求，挡肩高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承无法安装到位，同时挡肩需要有足够的支撑面积，保证轴承端面受力均匀，避免出现偏载导致轴承局部应力过大。密封结构的设计也要匹配应用场景，在粉尘较多、存在泥水飞溅的工况下，需要搭配接触式橡胶密封圈，防止外界杂质进入轴承滚道，避免磨粒磨损；在清洁、高速工况下，可以选用非接触式密封，降低密封件带来的摩擦损耗，提升轴系的运转效率。
