高速工具钢直柄麻花钻结构设计

　　在金属切削加工的孔加工工序里，麻花钻是覆盖场景最广的孔加工刀具，这款高速工具钢材质的直柄麻花钻，主要适配台式钻床、立式钻床、加工中心以及手持电钻等各类带钻夹头的加工设备，可完成碳钢、合金钢、铸铁、有色金属等多种常见工程材料的钻孔作业，从普通机械维修的现场配孔，到批量零件生产的预钻底孔、定位孔加工，都能见到这类刀具的应用。从结构设计来看，这款钻头采用标准直柄装夹结构，柄部直径与钻身工作段直径保持一致，装夹时依靠钻夹头的三爪同步抱紧柄部圆柱面实现扭矩传递，这种装夹形式的优势在于适配性强，不需要配套专用的锥套夹具，换刀时操作便捷，尤其适合小直径钻孔场景下的快速换刀需求，装夹边界需注意柄部插入钻夹头的深度不小于柄部直径的1.5倍，

　　避免高速旋转时出现夹持不稳、钻头摆振的问题，影响钻孔精度甚至引发断刀风险。钻头的工作段分为切削部分和导向部分，切削部分的两主切削刃呈对称分布，设计时严格控制两刃的轴向高度差、刃倾角以及后角参数，保证钻孔时两侧切削刃受力均衡，避免出现孔位偏斜、孔径扩超差的问题；横刃部分经过标准修磨处理，降低轴向进给力，减少钻孔时的钻头定心偏移量，针对不同加工材料的特性，横刃的修磨量可在实际使用时做对应调整，比如加工硬度较高的合金钢时可适当减小横刃宽度，进一步降低进给阻力。导向部分的两道螺旋排屑槽采用等导程设计，槽型截面经过优化，切屑可沿着螺旋槽顺畅排出，避免切屑在孔内堆积刮伤已加工孔壁，同时导向部分的外圆设置有刃带，在钻孔过程中起到导向修光的作用，

　　保证孔的直线度与表面粗糙度，刃带与孔壁的接触面积经过合理控制，既保证导向稳定性，又不会因为接触面积过大导致摩擦发热加剧，延长刀具的连续工作时长。从尺寸边界来看，这类直柄麻花钻的工作段长度与总长度遵循通用刀具的尺寸规范，长径比控制在合理区间，避免长径比过大导致钻头刚性不足，加工深孔时出现让刀、排屑不畅的问题；钻头的顶角采用通用加工场景下的标准角度，兼顾锋利度与刃口强度，针对不同加工材料可通过刃磨调整顶角参数，比如加工软质有色金属时可适当增大顶角提升排屑性能，加工高硬度钢材时可适当减小顶角增强刃口抗冲击能力。在实际生产应用中，这类高速钢钻头的韧性优于硬质合金钻头，可承受一定的冲击载荷，对于现场加工中设备刚性不足、

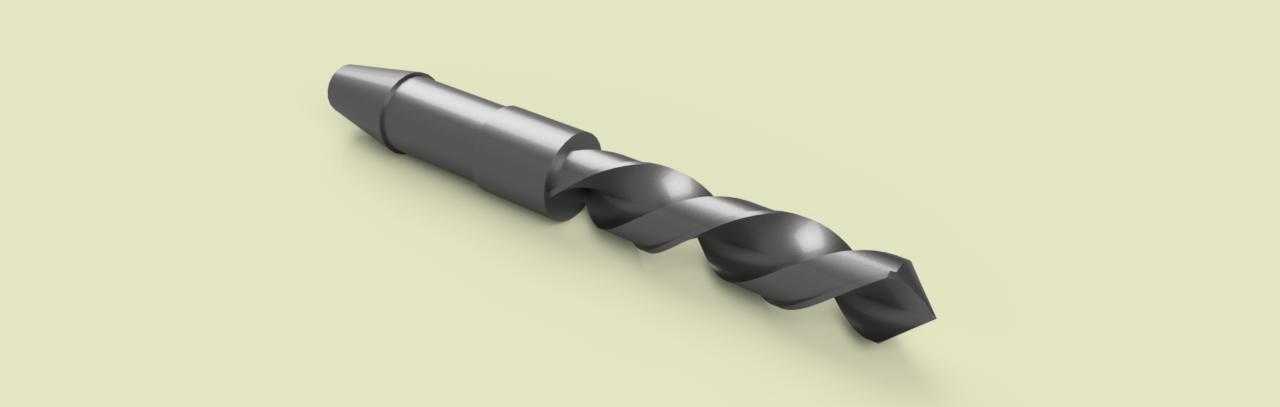

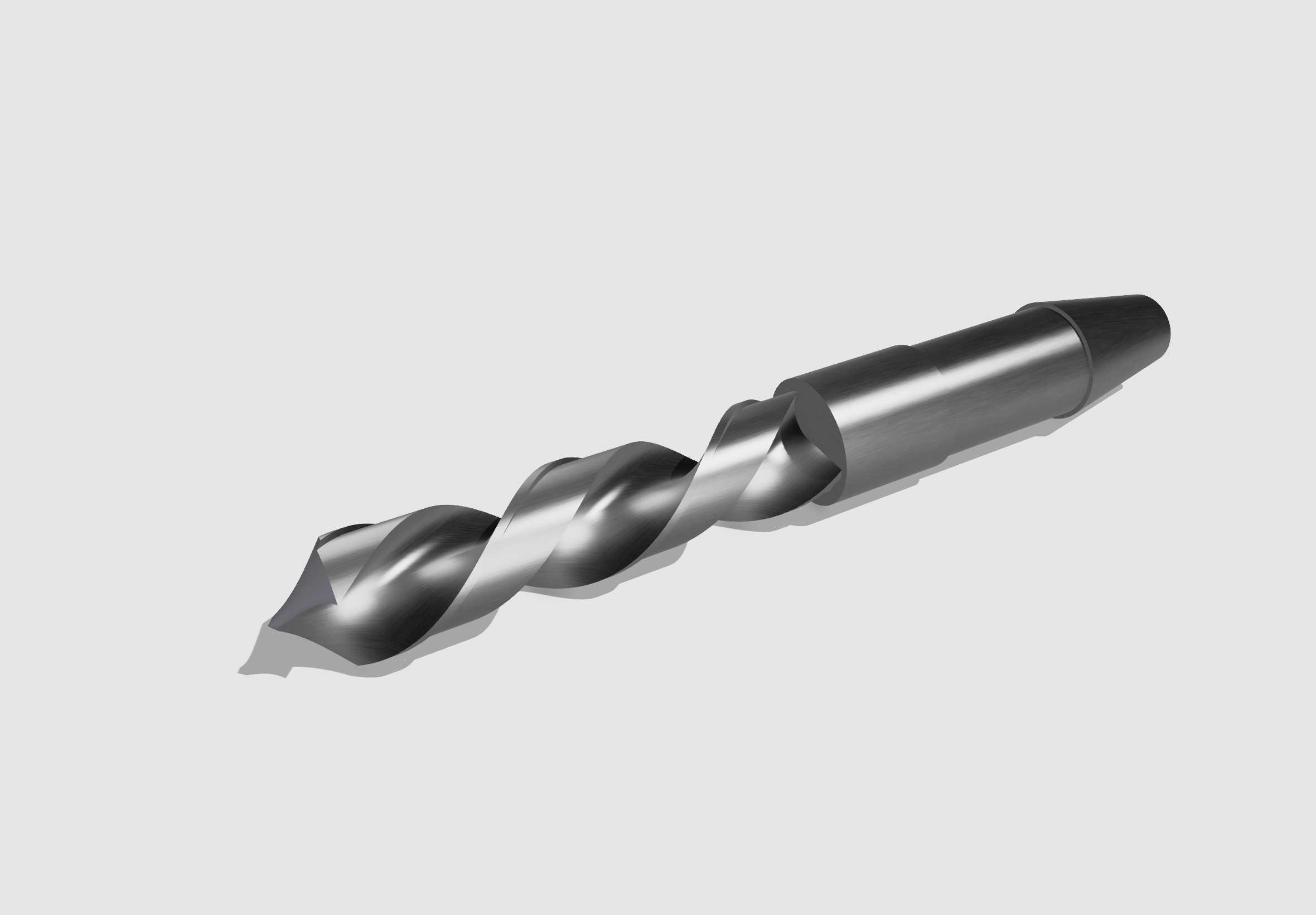

　　装夹存在轻微振动的场景适应性更强，同时高速钢材质的刃磨难度更低，车间操作人员可使用普通砂轮机完成钻头的刃磨修复，不需要专用的刃磨设备，刀具的使用成本更低，广泛应用于机械制造、设备维修、五金加工、模具制造等多个领域的孔加工工序，不管是单件小批量的修配作业，还是中等批量的零件生产，都能满足加工精度与效率的要求。设计这类钻头三维模型时，需要重点保证螺旋槽的曲面连续性、切削刃的对称度、柄部与工作段的同轴度，这些参数直接影响刀具实际使用时的动平衡性能与切削稳定性，建模过程中需严格控制各段的形位公差，保证模型导出后可直接用于刀具的生产加工、装配模拟以及加工工艺的仿真验证，为后续的刀具选型、加工参数调试提供准确的三维数据支撑。
