带安装底座的直角弯通流体管路接头

　　这款带安装底座的直角弯通管路接头，主要应用在中小通径的流体输送回路中，常见于小型液压站阀组外接管路、气动控制回路的转向布管、冷却系统的管路排布场景，也可用于实验台架的流体管路搭建，解决管路直角转向同时需要刚性固定的安装需求，避免悬空管路在流体脉冲、设备振动工况下出现接头松脱、管路疲劳开裂的问题。从功能特性来看，接头上端采用外六角结构，方便使用标准扳手进行拧紧操作，对接端的内孔通径匹配对应规格的管路连接标准，可适配硬管卡套连接、软管扣压连接或者内螺纹对接等多种连接形式，满足不同工况的装配需求。侧方伸出的带孔凸台，可作为辅助测压口、排气口或者小通径支路引出接口，不用额外在主路加装三通接头，减少管路的连接点数量，降低流体泄漏的风险。

　　下部的安装底座采用带圆角的矩形板式结构，底座上开设两个对称的安装通孔，可通过螺栓直接固定在设备面板、阀块表面或者安装支架上，底座与弯管主体之间设置有加厚的过渡段，强化接头根部的结构强度，避免安装紧固或者受侧向力时出现根部断裂的问题。设计过程中，首先根据目标管路的通径流量要求确定主体内孔的直径，保证流体通过时的压损在允许范围内，直角转向处的内流道采用圆弧过渡结构，避免直角锐边造成的流体紊流、冲蚀问题，同时降低流道阻力。外六角的对边尺寸参考标准紧固件的扳手空间要求设计，保证装配时扳手有足够的操作空间，不会和周边的其他管路、结构件发生干涉。安装底座的安装孔间距根据常用的安装面板螺孔排布规格确定，孔位与接头主体的同轴度、

　　位置度公差控制在合理范围内，保证安装时螺栓可以顺利穿入，不会出现强制装配带来的内应力。整体外形的安装边界需要提前核算：接头主体的总高度从底座安装面到上端六角端面的尺寸，要匹配安装位置的垂直方向空间，避免上端接管路后和上方的设备结构发生碰撞；底座的长宽尺寸要保证固定后有足够的支撑面积，不会在管路受侧向力时出现底座变形；侧方凸台的伸出长度要控制在合理范围，既保证支路接口的操作空间，又不会过多占用横向安装位置。建模过程中，主体回转部分采用旋转特征生成，保证内外圆的同轴度，安装底座和侧凸台采用拉伸特征与主体合并，连接处做圆角过渡处理，避免应力集中，所有的棱边都按照工艺要求做倒角或者倒圆，既去除加工毛刺，也避免装配时划伤操作人员或者密封件。

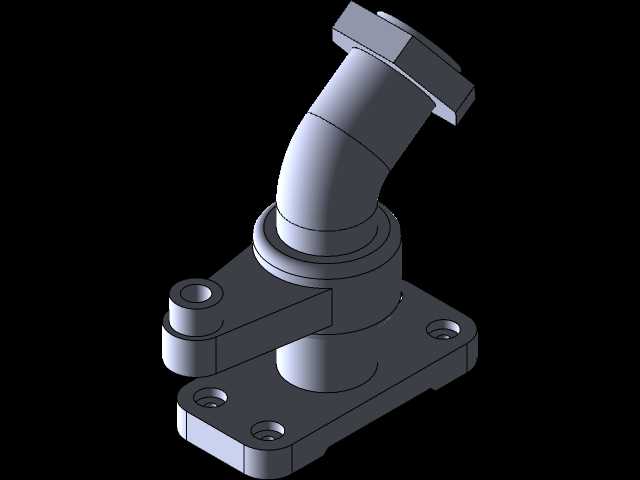

　　渲染练习时采用蓝色工程塑料质感的材质表现，可直观展示零件的外形轮廓、结构细节，方便建模学习者观察各个特征的位置关系、过渡形态，掌握这类带安装座的管路类零件的建模思路，理解结构设计中工艺性、装配性、强度要求的平衡逻辑。这类接头在实际应用中，可根据输送介质的不同选用金属或者工程塑料材质，金属材质多用于高压、高温的液压、润滑回路，工程塑料材质多用于低压的水冷、气动回路，不同材质的零件结构尺寸保持一致，仅调整壁厚和密封结构的细节参数，即可满足不同工况的使用需求。
