车辆悬架用螺旋弹簧式减震构件结构设计

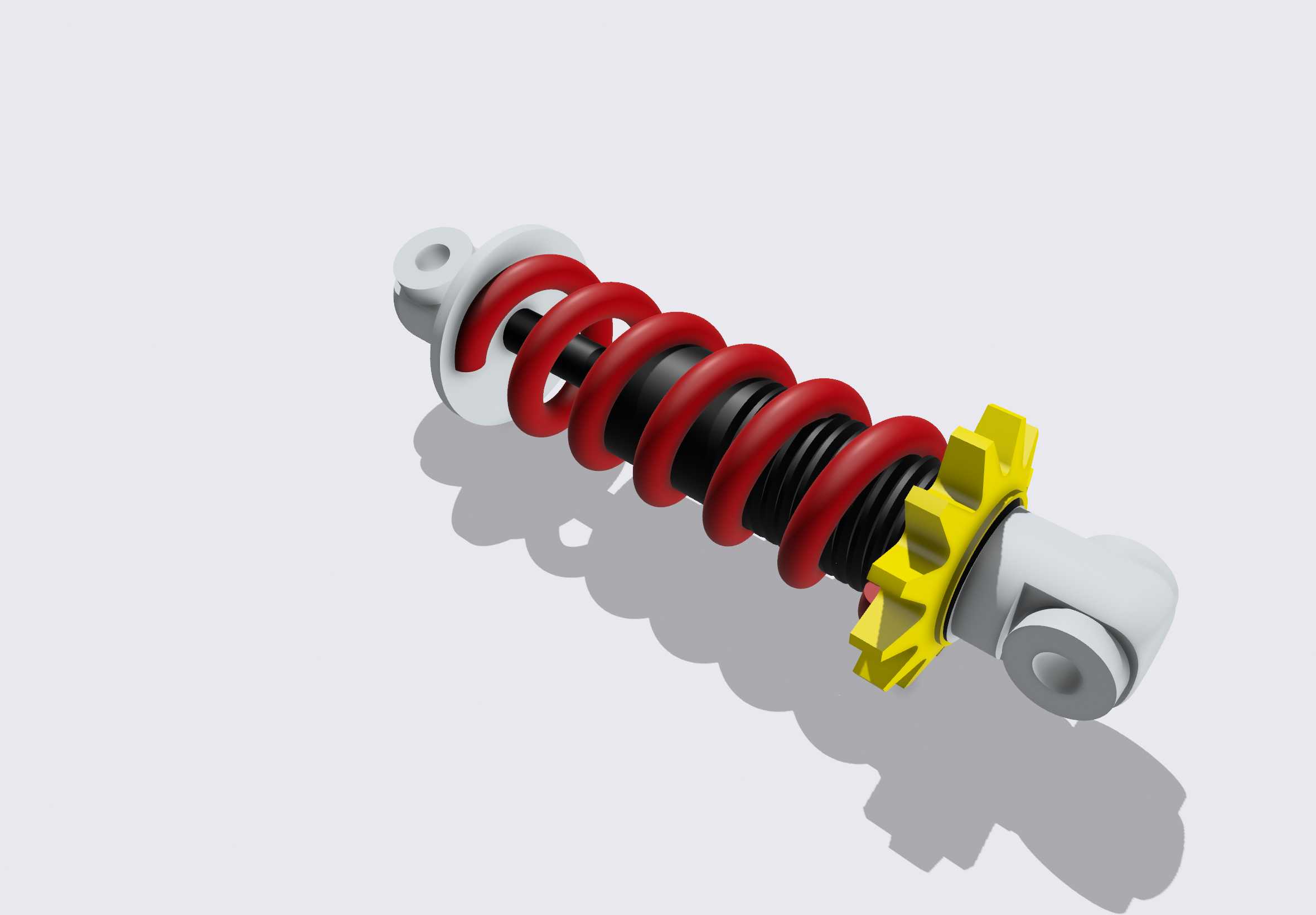

　　在乘用车辆、非机动两轮车以及小型工程作业机具的行走系统设计中，这类螺旋弹簧集成式减震构件是承担振动过滤、动作约束的核心部件，区别于单一弹性元件仅能存储与释放冲击能量的特性，该结构将弹性支撑与阻尼耗散功能做了同轴集成，能在有限的安装空间内同时完成承载与振动抑制的双重需求。从实际装车场景来看，这类构件常布置在车架与行走轮系的连接铰接点处，上端铰接座对接车身承载结构，下端铰接座连接轮边摇臂或转向节，整套构件的安装边界需要匹配整车的轮跳行程设计——通常这类小尺寸减震单元的有效工作行程在50mm到120mm区间，整体装配后的同轴度公差需要控制在0.1mm以内，避免上下铰接点偏载造成弹簧偏磨、阻尼卡滞的问题。

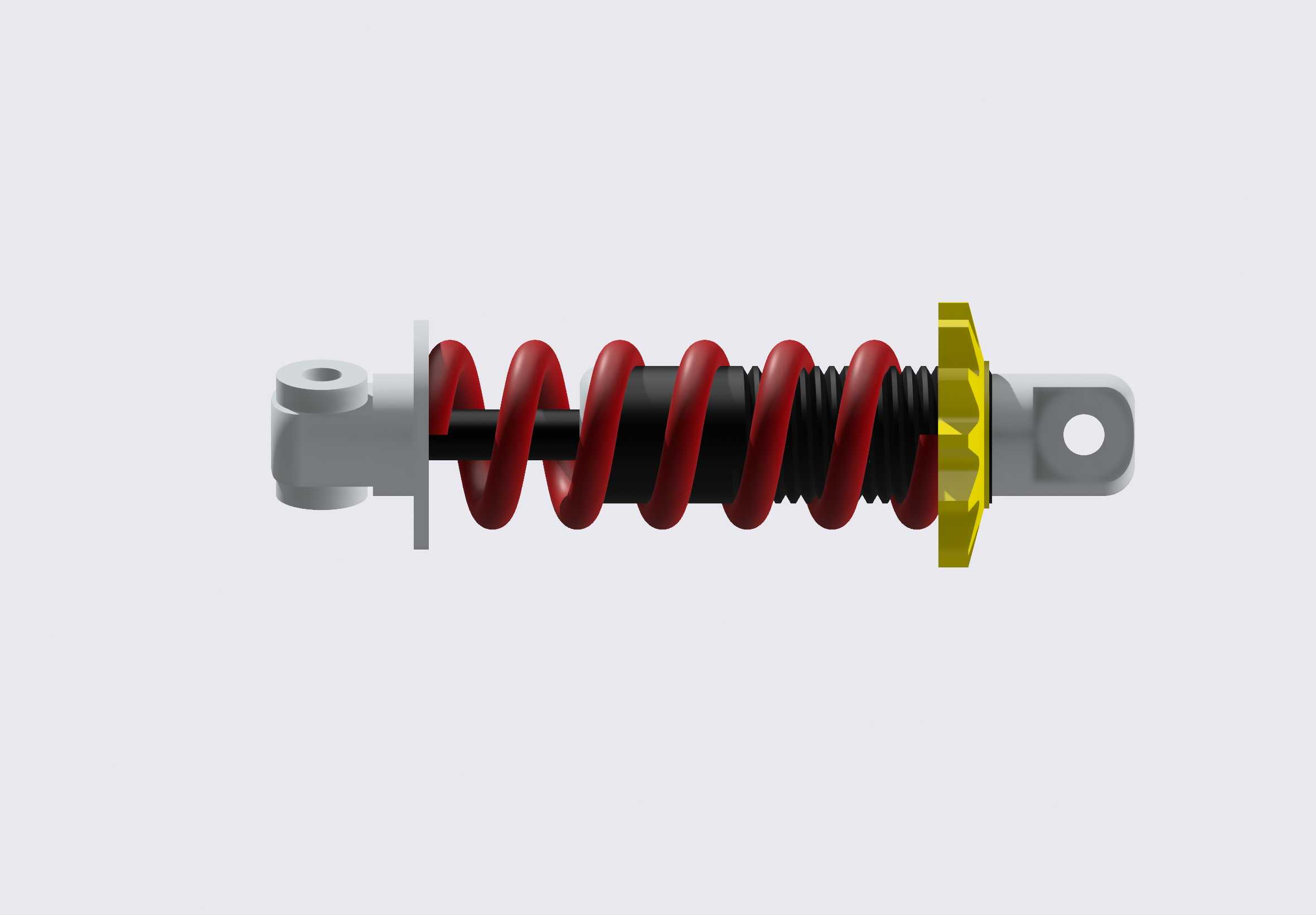

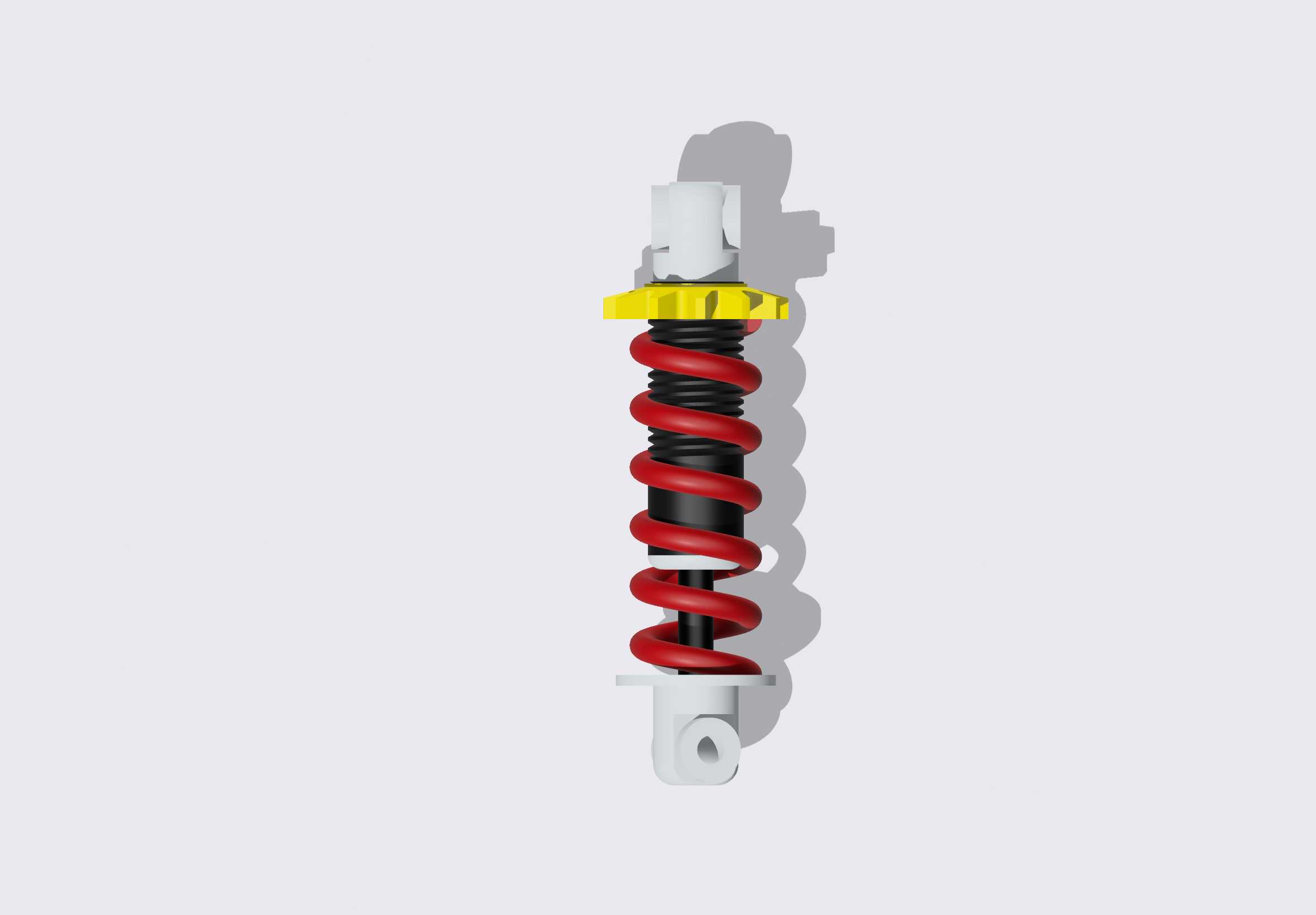

　　从结构设计逻辑来看，外层螺旋弹簧承担主要的垂直承载任务，弹簧的线径、螺距、有效圈数是根据额定承载载荷做匹配计算的，常规小型两轮车用的该类减震弹簧线径多在6mm到10mm之间，弹簧中径匹配阻尼筒的外径预留2mm到3mm的径向间隙，避免弹簧压缩过程中与内筒发生剐蹭；弹簧表面的红色涂覆层不仅仅是外观标识，更多是做防锈与耐磨处理，减少砂石击打、雨水侵蚀造成的弹簧表面锈蚀疲劳。内层嵌套的阻尼筒是耗散振动能量的核心，当弹簧受冲击压缩、回弹时，阻尼结构通过内部流体的节流作用将冲击动能转化为热能耗散，避免弹簧出现持续的往复余振，保证轮系始终与接触地面保持贴合，不会因为弹跳失去抓附力。

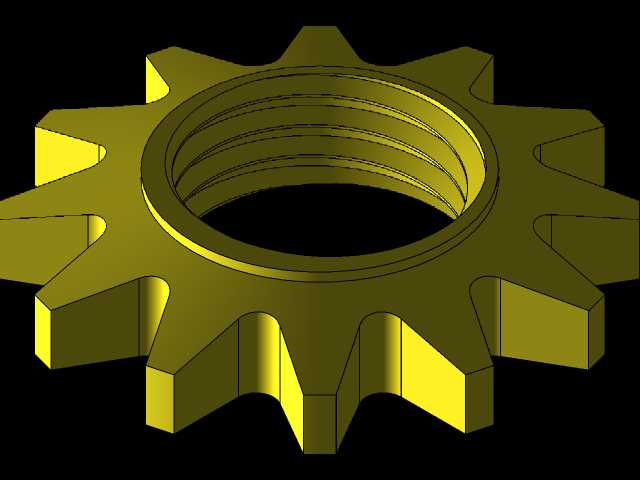

　　构件端部的黄色调节齿圈是预紧力调节结构，通过旋转齿圈可以改变弹簧的初始预压缩量，适配不同的承载载荷需求：当承载重量更大时，调大预紧量可以提升弹簧初始支撑刚度，避免重载状态下弹簧过早压并；当需要更柔和的滤震表现时，适当减小预紧量可以让弹簧的初始压缩行程更软，过滤路面细碎颠簸。上下两端的铰接端采用了带衬套的孔位设计，衬套多为橡胶或聚氨酯材质，一方面可以补偿安装过程中的微小角度偏差，另一方面也能过滤高频的微小振动，避免金属铰接点直接接触产生异响与冲击磨损。

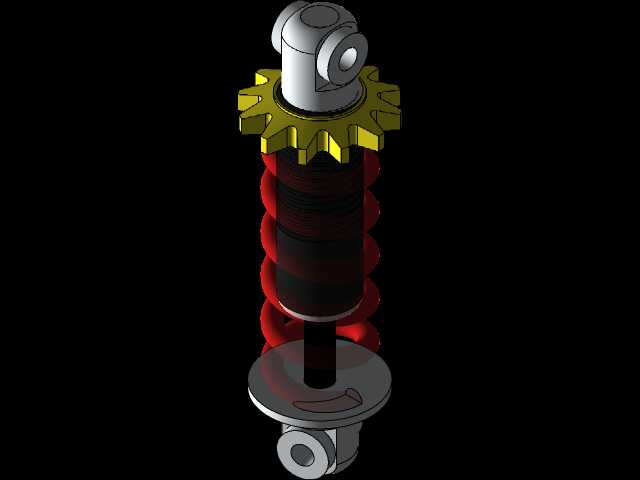

　　在三维建模过程中，这类构件的建模需要重点关注几个配合边界：首先是弹簧的并紧长度计算，要保证最大压缩行程下弹簧不会出现并圈干涉，同时弹簧的两端支撑圈需要做并紧磨平处理，保证弹簧端面与安装座的贴合面积不低于弹簧端圈面积的75%，避免局部应力集中造成弹簧断裂；其次是阻尼筒的伸缩行程限位，要保证内筒与外筒的配合长度在最大拉伸状态下仍有足够的导向长度，不会出现拉脱风险；另外调节齿圈的齿形参数需要匹配调节工具的尺寸，齿的强度要满足预紧调节时的扭矩需求，不会出现调紧过程中齿部崩断的问题。

　　从实际使用的工况适配来看，这类减震结构不仅适用于两轮自行车、电动代步车，经过参数放大与刚度匹配后也可用于小型全地形车、低速作业车辆的悬架系统，设计时需要根据具体的使用场景调整弹簧刚度与阻尼系数：如果是铺装路面使用的通勤车型，阻尼系数可以适当调低，提升乘坐舒适性；如果是非铺装路面使用的越野类车型，需要提升阻尼系数与弹簧刚度，避免大冲击行程下出现打底、阻尼失效的问题。安装点的铰接孔尺寸需要匹配整车的连接螺栓直径，通常这类小尺寸减震单元的铰接孔内径在10mm到16mm之间，孔位的同轴度误差会直接影响减震器的动作顺畅度，建模时需要严格控制上下铰接孔的轴线平行度，避免安装后出现侧向附加力，加速阻尼密封件的磨损，造成漏油失效。
