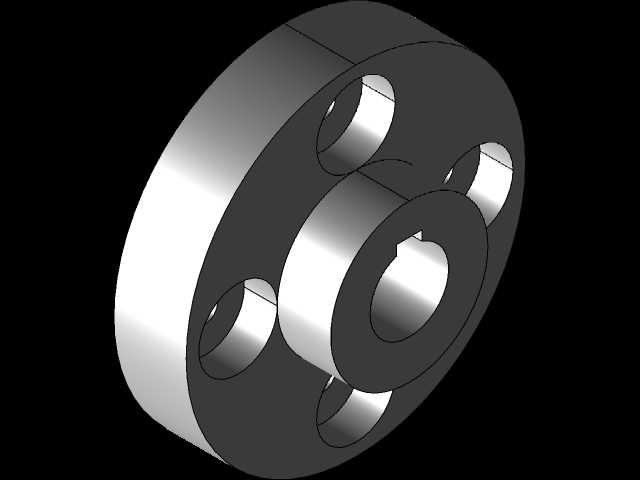

带减重孔键槽连接轮缘结构件

　　在常规工业传动系统的轴系连接场景中，这类轮缘结构常作为保护型法兰联轴器的核心组成部件，承担着两根同轴线传动轴之间的扭矩传递、安装对中以及运行过程中的偏差补偿作用，广泛适配中小功率的泵组、输送线驱动端、轻工机械传动单元等对传动平稳性有一定要求的工况，相比刚性直连的法兰结构，这类带周向均布通孔的轮缘能够在保证连接强度的前提下降低整体转动惯量，减少轴系启动阶段的惯性冲击。从结构设计逻辑来看，该轮缘采用同轴阶梯圆环的主体构型，中心内孔加工有标准平键槽，用于和传动轴实现周向固定，避免扭矩传递过程中出现相对打滑；内孔与外圆之间的环形基体上，沿圆周方向均匀开设了多个圆形贯通孔，这类开孔一方面是作为联轴器的弹性连接销安装位，

　　通过穿入带缓冲套的连接销实现两半联轴器的柔性连接，补偿两轴安装时出现的少量径向、角向偏差，另一方面也能直接减少零件自身重量，降低旋转过程中的离心载荷，尤其适配转速在1500rpm以内的中低速传动场景，避免轮缘自身重量过大增加轴承的径向负载。在安装边界的设计考量上，轮缘的轴向厚度需要匹配连接销的有效长度，两端面的平面度公差控制在IT7级以内，保证和另一半联轴器对接时端面贴合紧密，不会出现偏载导致的连接销受力不均；中心内孔的尺寸公差按照H7精度设计，和适配的轴径采用过渡配合，既保证装配时的同轴度精度，也方便后期维护拆卸；外圆表面不需要做额外的精加工，仅需要去除飞边毛刺即可，因为该部位属于非配合面，不会和其他零部件产生运动干涉。

　　周向均布的连接孔位置度公差需要严格控制，保证和另一半联轴器的孔位完全对中，避免穿销时出现别卡问题，孔的内径根据传递扭矩的大小匹配对应直径的连接销，通常单孔配合的销径能承受的剪切应力需要预留1.5倍以上的安全系数，应对传动过程中出现的短时过载冲击。这类轮缘的材质通常选用45号钢经调质处理，毛坯采用锻件加工，保证内部金相组织致密，能够承受持续的交变剪切应力，相比铸钢材质的零件，锻件的抗冲击性能更好，在频繁正反转的传动场景下不容易出现开裂失效。在实际选型应用中，需要根据被连接轴的轴径确定中心孔的尺寸，根据传递的额定扭矩计算所需连接销的数量和直径，同时核对轮缘的最大外圆尺寸是否会和周边的设备护罩、机架结构产生运动干涉，

　　轮缘安装到位后需要做整体动平衡校验，尤其是工作转速超过1000rpm的工况，平衡精度等级达到G6.3即可满足平稳运行要求，避免高速旋转时产生额外振动影响轴承和密封件的使用寿命。和传统的凸缘联轴器相比，这种带开孔的轮缘结构不需要额外加工止口来保证对中，依靠连接销和孔的配合就能实现一定的自对中效果，安装时的对中操作难度更低，同时连接销上的缓冲套能够吸收传动过程中的小幅振动，减少振动向两端设备的传递，适合用在安装空间有限、对中调整精度难以达到极高要求的现场装配场景。
