保护型法兰联轴器结构三维设计

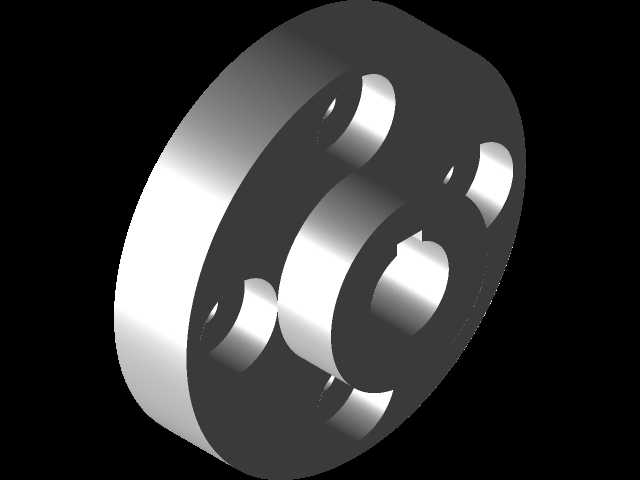

　　在各类工业传动系统的轴系连接场景中，法兰联轴器是应用覆盖范围极广的刚性传动连接件，这款保护型法兰联轴器的结构设计，重点针对常规刚性法兰联轴器外露连接螺栓易剐蹭周边管线、防护性不足的痛点做了结构优化，区别于传统凸缘法兰联轴器的外露螺栓布局，该结构将连接螺栓的安装沉孔完全内嵌在法兰盘的本体环腔内，法兰外缘做了整圈连续的封闭凸边设计，既可以避免运转过程中连接螺栓受外力磕碰发生松动，也能防止高速旋转时螺栓头外露带来的安全隐患，适配纺织、食品包装、轻工输送等对设备外露旋转件防护有明确要求的生产场景。从实际安装适配的角度来看，该法兰联轴器的两端轴孔分别对应主动轴与从动轴的配合公差带，轴孔侧壁设计有标准平键键槽，可实现与轴件的周向固定，

　　传递额定扭矩时不会出现周向打滑；法兰盘的端面加工有定位止口，两半法兰对接时止口与凹槽的配合可保证两轴的同轴度误差控制在允许范围内，降低轴系运转时的附加径向载荷，延长两端支撑轴承的使用寿命。设计过程中，首先根据目标传动场景的额定传递扭矩、轴系最大转速确定法兰盘的核心尺寸参数：法兰盘的外径尺寸根据连接螺栓的分布圆直径做外扩预留，保证外缘凸边的结构强度足以覆盖螺栓安装位，同时控制整体外径不会过大，避免占用过多安装空间；螺栓分布圆的直径设置避开轴孔的加强筋区域，保证螺栓拧紧时法兰端面受力均匀，不会出现局部应力集中导致的端面变形。两半法兰的对接面做了精加工处理，平面度公差控制在对应精度等级要求内，保证对接后无明显间隙，

　　避免运转过程中出现端面跳动。连接螺栓采用内六角圆柱头螺钉，完全沉入法兰盘的沉孔内，沉孔深度略大于螺栓头高度，保证螺栓安装完成后头部不超出法兰外缘的保护凸边，从根源上消除旋转外露件的剐蹭风险。从安装边界来看，该联轴器的轴向总长度根据两端轴的插入深度做匹配设计，轴孔的有效插入深度满足常规电机输出轴、减速器输入轴的轴伸长度要求，安装时不需要额外对轴端做裁切处理；法兰外缘的光滑圆柱面没有突出结构，可适配周边安装空间紧凑的传动布局，不需要额外预留螺栓头的避让空间，对于设备内部管线排布密集的场景，这种封闭外缘的设计也能避免运转过程中剐蹭电缆、气管等柔性管线，降低设备运行的故障概率。在传动特性上，该结构属于刚性联轴器范畴，

　　不具备补偿两轴相对偏移的能力，因此对安装时的两轴对中精度有明确要求，适合用在轴系刚性好、工作载荷平稳、无频繁冲击的传动工位，比如小型输送线的驱动端连接、小型风机的电机与叶轮轴连接、轻工设备的主轴传动连接等场景。结构设计时在法兰盘的非配合面做了均匀的减重槽设计，在保证整体结构强度、满足扭矩传递要求的前提下，尽可能降低法兰盘的自身重量，减少轴系运转时的转动惯量，提升传动启停阶段的响应速度，同时也能降低材料消耗，控制加工成本。法兰盘上的螺栓孔采用铰制孔精度加工，与螺栓杆部的过渡配合可保证两半法兰的连接刚性，传递扭矩时螺栓同时承受剪切与挤压载荷，相比普通间隙配合的螺栓连接，能传递更大的额定扭矩，抗冲击载荷的能力更强。另外，法兰端面上的定位止口设计采用H7/h6的间隙配合公差，既可以方便安装时的对接定位，降低现场安装的对中难度，也能保证两轴的同轴度满足传动要求，减少运转过程中的不平衡振动。
