手拧式蝶形紧固件三维结构设计

　　在各类需要频繁拆装、且无需借助额外工具就能完成紧固操作的机械装配场景里，蝶形螺母的应用覆盖了从民用轻工设备到小型工业工装的诸多环节。和普通六角螺母需要配套扳手才能施加拧紧力矩不同，这类带对称翼状手柄的螺母，核心设计逻辑就是让操作人员可以直接通过手指捏持两翼完成旋拧动作，在检修频次高、操作空间狭窄无法容纳扳手转动的工位上，这种结构的优势格外突出。比如在小型试验台架的快速装夹、电气柜内部线缆固定支架的调节、户外便携设备的快拆结构、医疗器械的可调部件锁紧场景中，蝶形螺母不需要额外工具就能完成松紧调节，能大幅降低现场操作的准备时间，也避免了工具遗落、操作空间不足导致的装配效率低下问题。

　　从结构功能上看，这款蝶形螺母的核心功能和常规螺纹紧固件一致，通过内螺纹和对应规格的外螺纹螺栓配合，实现两个或多个零部件的压紧固定，防止连接副在设备运行过程中出现松脱、位移。和普通螺母不同的是，它的两翼结构相当于集成了两个加长的力臂，根据力矩计算公式，在人手施加相同握力的情况下，更长的力臂可以转化为更大的拧紧力矩，不需要借助工具就能达到满足普通工况要求的预紧力，当然这种结构也决定了它不适合用在需要极大预紧力的重载连接场景，过大的拧紧力反而会导致翼片根部出现应力集中，甚至造成翼片断裂失效。

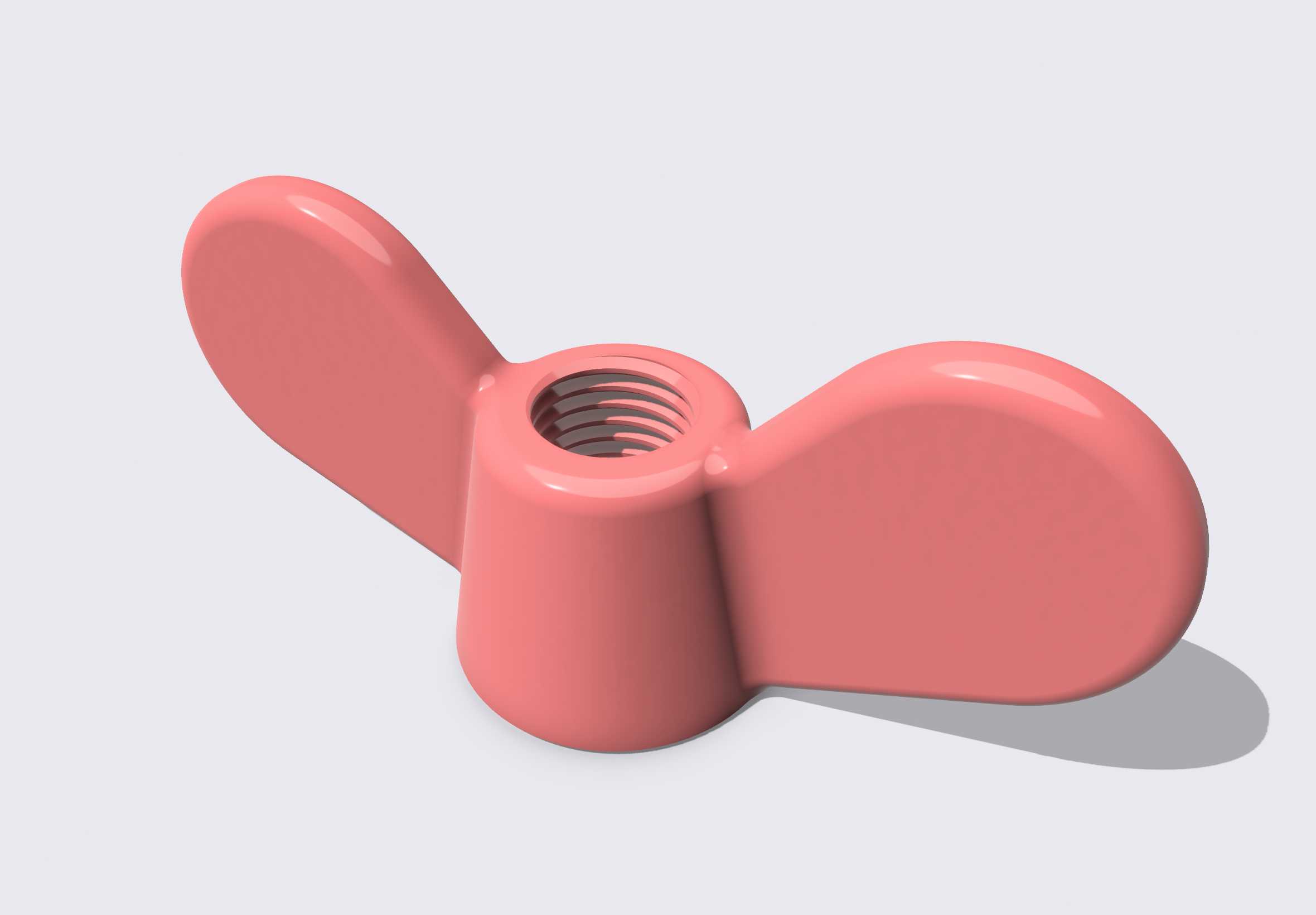

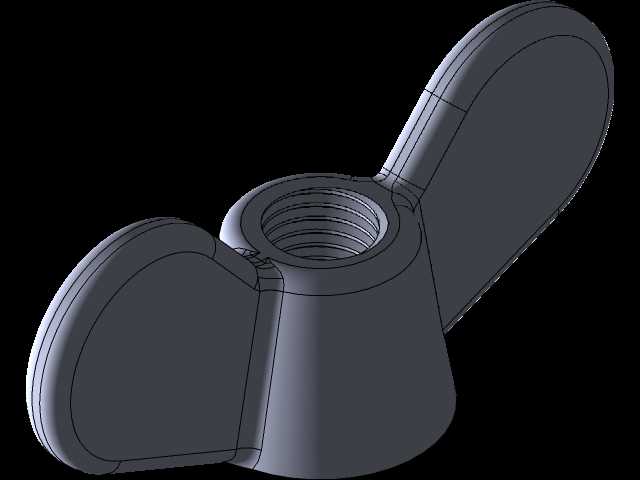

　　在设计这款蝶形螺母的三维结构时，首先要确定核心的螺纹参数，内螺纹的公差等级需要匹配常用的普通粗牙螺纹精度，保证和对应规格螺栓的旋合顺畅，不会出现卡滞、滑牙的问题。中间的圆柱基体部分，厚度需要满足螺纹旋合的最小长度要求，一般来说螺纹旋合长度不小于螺纹公称直径的0.8倍，才能保证足够的螺纹啮合强度，避免螺纹受力后出现脱扣。两侧的翼片设计是整个结构的重点，翼片的外形采用了圆润的流线过渡，没有尖锐的棱角，一方面是避免操作人员捏持的时候划伤手部，另一方面圆润的曲面结构可以降低翼片和基体连接位置的应力集中系数，在反复施加拧紧力矩的时候，减少根部开裂的风险。翼片的长度需要兼顾力矩放大效果和整体安装空间，过长的翼片虽然能获得更大的拧紧力矩，但会占用更多的周边安装空间，容易和相邻的零部件产生干涉；过短的翼片则会导致捏持不便，无法施加足够的预紧力，设计时需要结合常用的螺纹规格，匹配对应的翼片展开尺寸，保证手指捏持的时候有足够的接触面积，不会出现打滑的情况。

　　从安装边界的角度考虑，这款蝶形螺母的整体外轮廓需要在设计阶段就明确最大包络尺寸，两翼的最大宽度是安装时需要预留的核心空间尺寸，在做装配布局的时候，需要保证螺母两翼的转动范围内没有其他零部件遮挡，否则会导致螺母无法完全拧紧，甚至在旋拧过程中刮碰周边的管线、薄壁零件。螺母下端的支撑面采用了平整的环形端面，和被连接件接触的时候可以保证压力均匀分布，不会因为支撑面倾斜导致螺纹副出现偏载，降低螺纹的使用寿命。翼片和基体连接的位置做了大圆角过渡处理，这个细节设计很关键，直角过渡的位置在注塑或者压铸成型的时候容易出现缩孔、应力集中的缺陷，在受力的时候也会成为疲劳断裂的起始点，大圆角过渡既可以提升成型工艺性，也能大幅提升结构的抗疲劳强度。

　　在实际选型应用的时候，需要注意这类蝶形螺母的适用场景，它适合用在经常需要调节、预紧力要求不高的低压紧固场合，比如设备的防护罩快拆、工装夹具的快速定位、小型管路的固定、家居五金的连接等场景，不适合用在有强振动、重载拉力的连接部位，这类工况下还是需要配合防松垫圈、或者采用六角螺母配合扳手拧紧，才能保证连接的可靠性。另外在三维建模过程中，翼片的曲面需要做连续的曲率过渡，保证外观的流畅性，同时内螺纹的建模需要符合机械制图的标准规范，在工程图导出的时候可以直接生成对应的螺纹标注，不需要后续二次修改，整个模型的结构拔模角度也需要符合成型工艺的要求，如果是采用塑料注塑成型，翼片的壁厚要保持均匀，避免出现壁厚差异过大导致的成型缺陷；如果是采用金属压铸或者锻造成型，圆角的大小也要匹配对应的工艺要求，保证零件可以顺利脱模、成型质量稳定。
