工业箱体搭扣式弹簧锁扣结构设计

　　这类搭扣式锁扣是工业箱体、便携设备外壳、中小型储运包装箱上最常用的快开紧固部件，日常在设备运维、物料转运场景中随处可见，和螺栓紧固、铰链锁止的结构不同，它不需要额外工具就能完成开合操作，单人徒手就能在数秒内完成箱盖的锁止与解锁，在需要频繁开启检修、取放内部物料的箱体结构上，装配这类锁扣能大幅降低操作耗时，提升日常使用的便捷性。

　　从实际使用场景来看，这类锁扣的适配范围很广，小到便携仪器防护箱、工具收纳箱，大到工业设备的检修舱门、物流周转的金属包装箱、户外机柜的侧盖，都能看到同结构锁扣的应用。它的核心作用是在箱盖闭合后提供持续的压紧力，抵消箱体内部缓冲衬垫的反弹力、转运过程中的振动冲击力，避免箱盖意外松脱，同时在需要开启时不需要借助螺丝刀、扳手等工具，直接扳动锁扣的操作臂就能完成解锁，对于需要频繁开箱操作的场景，比如车间日常工具存取、户外设备现场检修、物流周转箱的反复开合，这类快开锁扣的实用性远高于传统的螺栓紧固结构。

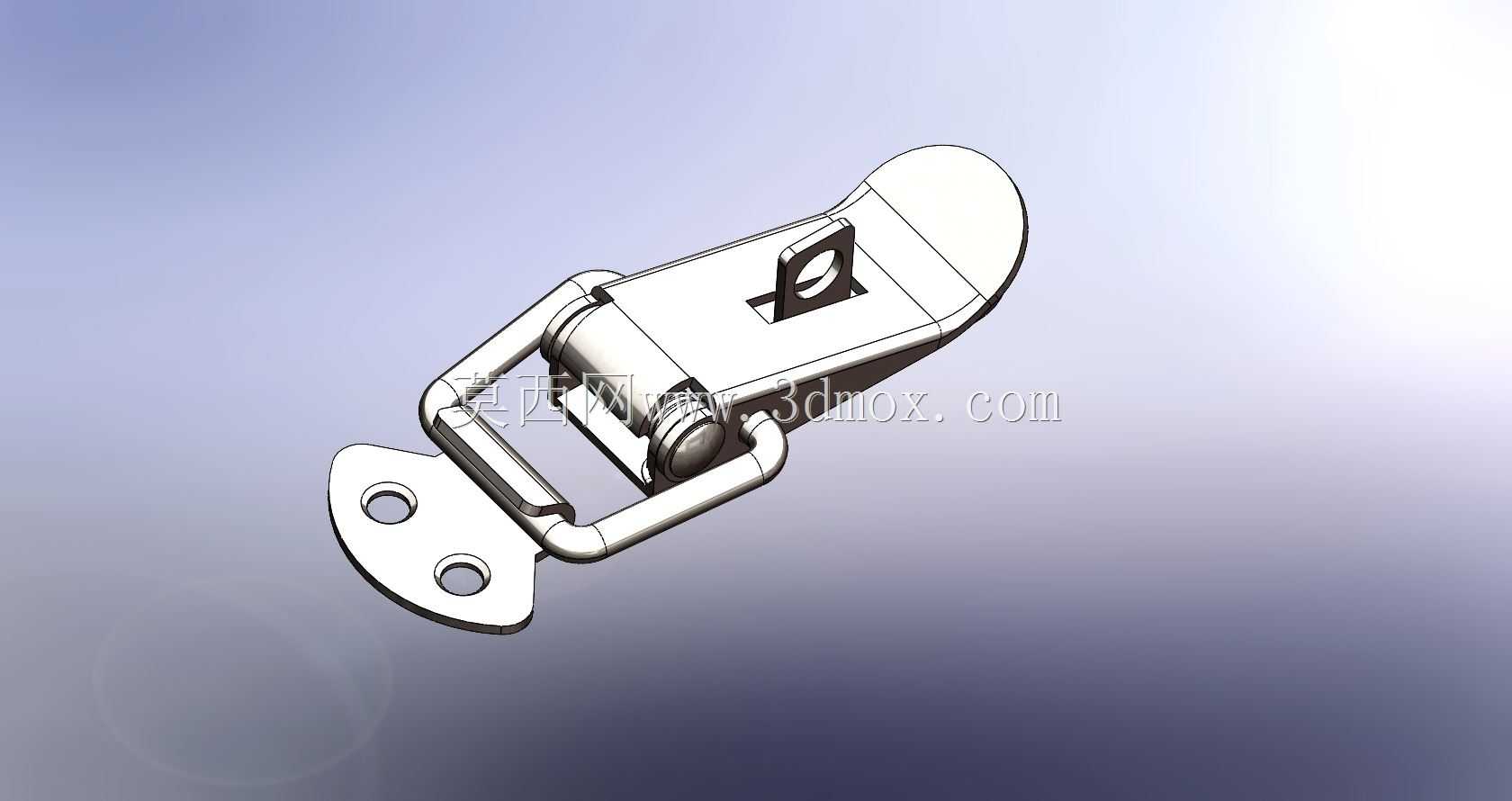

　　从结构设计逻辑来看，这款锁扣采用了典型的弹簧搭扣过死点锁止原理，整体分为底座、锁钩臂、操作扳臂、扭转弹簧几个核心部分。底座部分设计了两个带沉孔的安装耳，安装时可以用沉头螺钉或者铆钉将底座固定在箱体的侧壁上，沉孔的设计能让螺钉头部完全埋入安装面，不会突出刮蹭操作人员或者外部物件，两个安装孔的孔距经过匹配设计，能适配市面上多数常规厚度的金属箱、塑料箱侧壁安装位，不需要额外在箱体上扩孔或者调整安装位置。锁钩臂的弧度经过反复调校，在锁止状态下能牢牢勾住箱盖上配套的挂扣座，不会因为振动出现脱钩的情况，操作扳臂的曲面做了圆弧过渡处理，操作人员徒手扳动的时候不会硌手，即使戴着手套操作也能顺利施力。内置的扭转弹簧在锁扣处于开启状态时会提供持续的回弹力，让锁钩臂保持抬起状态，避免开启后锁扣随意晃动磕碰箱体表面，在锁止过程中弹簧会辅助提供压紧力，让锁扣越过死点后自动保持锁止状态，不会因为轻微的外力触碰就意外解锁。

　　在安装边界的设计上，这款锁扣的整体厚度控制得比较合理，锁止状态下整体突出箱体侧壁的尺寸不会过大，避免箱体堆叠、转运过程中锁扣被外部物件磕碰导致变形失效。底座的安装面做了微弧处理，能适配带有轻微弧度的箱体侧壁安装，不需要额外打磨安装面就能保证装配贴合度，锁钩的勾合深度经过校核，即使箱盖和箱体之间因为密封胶条的压缩量存在一定的尺寸公差，也能保证可靠勾合，不会因为加工误差出现锁不上或者锁止后间隙过大的问题。锁扣的活动铰接部位采用了卷边铆接的结构，铆接的松紧度经过调校，既不会因为过紧导致操作扳动费力，也不会因为过松出现旷量，长期反复开合也不会出现铰接部位松脱、晃动的问题。

　　从实际选型的角度来看，选用这类锁扣的时候需要先确认箱体的密封压缩量，根据胶条的反弹力选择对应压紧力规格的锁扣，这款锁扣的压紧力适配常规2-5mm厚度的橡胶密封胶条，能满足普通防护箱的IP防护等级密封要求，如果是需要更高密封等级的箱体，可以搭配同系列压紧力更大的型号。安装的时候需要注意底座和箱盖挂扣座的相对位置，要保证锁止状态下锁钩的受力方向和安装面垂直，避免长期斜向受力导致锁扣变形、铰接部位磨损加剧。日常维护的时候只需要定期在铰接部位涂抹少量润滑脂，就能避免长期使用后出现锈蚀、卡滞的问题，在常规室内仓储、户外普通工况下，采用不锈钢材质的同结构锁扣能满足数年的使用需求，不需要频繁更换配件。

　　很多结构设计新手在设计箱体快开结构的时候，容易忽略锁扣的压紧行程和箱体公差的匹配问题，要么锁扣扣合后间隙过大，箱盖松动晃动，要么锁扣扣合过紧，需要很大的力才能扳动，甚至长期使用后出现锁臂断裂的问题。这款锁扣的设计在锁钩位置预留了一定的调节余量，能适配±1mm左右的安装位置误差，降低了箱体加工的精度要求，也减少了后期装配时的调整工作量。锁扣的整体外形做了圆滑过渡处理，没有尖锐的棱角，即使操作人员在快速操作的时候不小心碰到，也不会造成划伤，符合工业产品的安全设计要求。
