嵌入式指针式直流机械电压表结构设计

　　这款指针式机械电压表是工业电控系统、低压配电盘、实验测试台架上极为常见的模拟式电压测量部件，和数显电压表相比，它依靠电磁机构驱动指针偏转，无需额外辅助供电就能完成电压参数的直观指示，在强电磁干扰的工业现场、需要快速判断电压波动趋势的操作场景下，反而比数显表更具实用性——操作人员不用刻意读取数字，扫一眼指针偏转角度就能快速判断电压是否处于正常工作区间，在设备启停、负载突变的瞬态过程中，指针的连续摆动能直观反映电压变化趋势，不会出现数显表跳数、刷新滞后的问题。

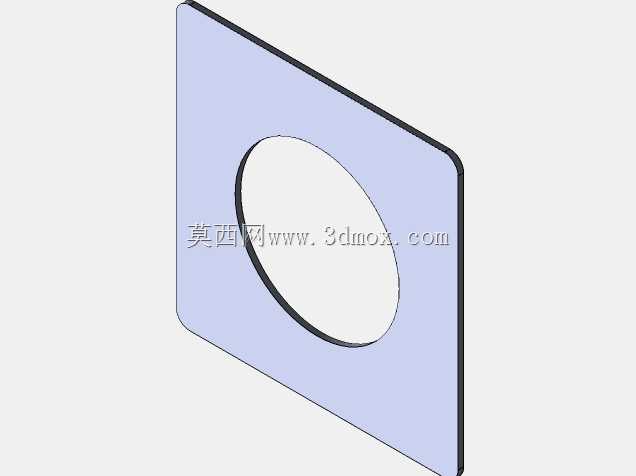

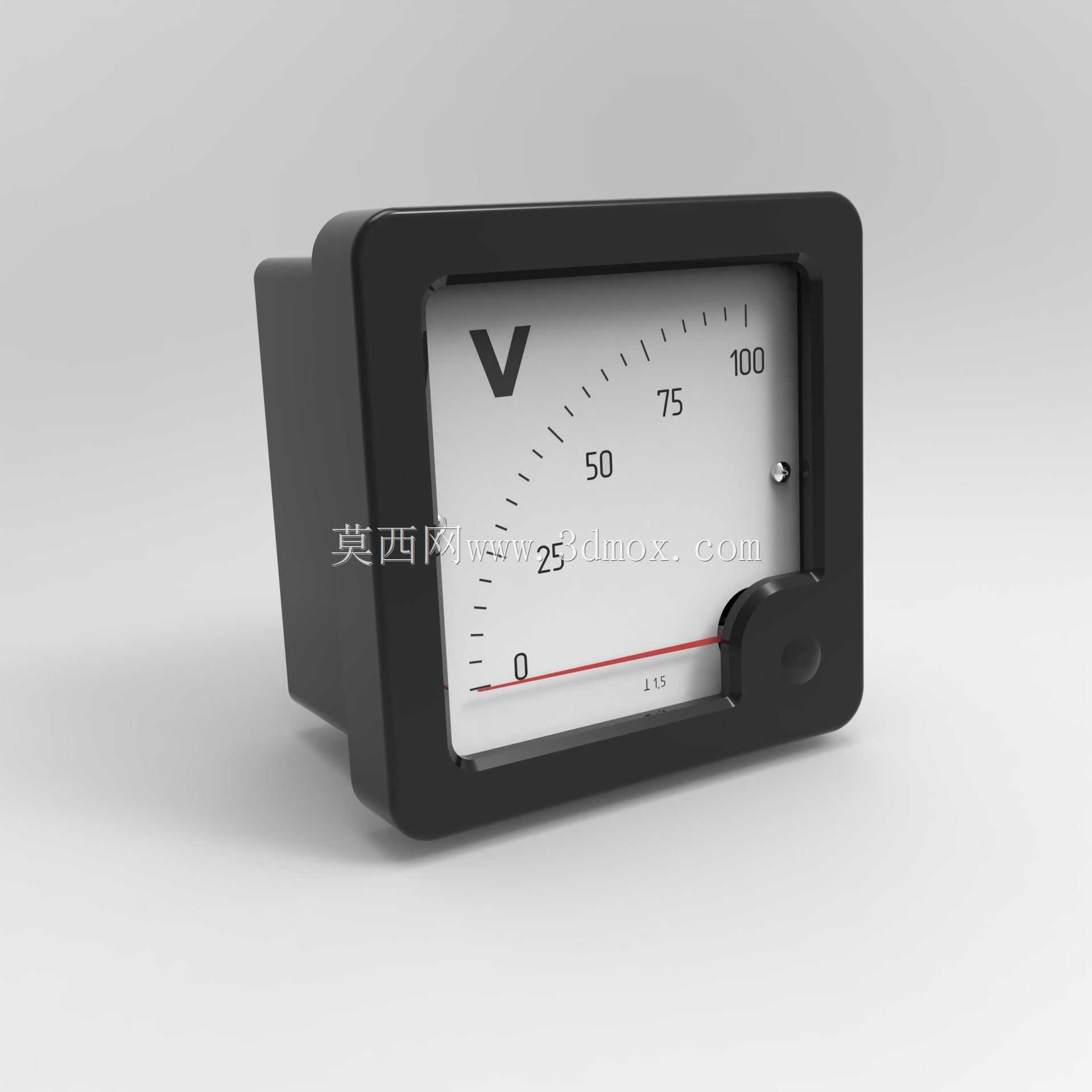

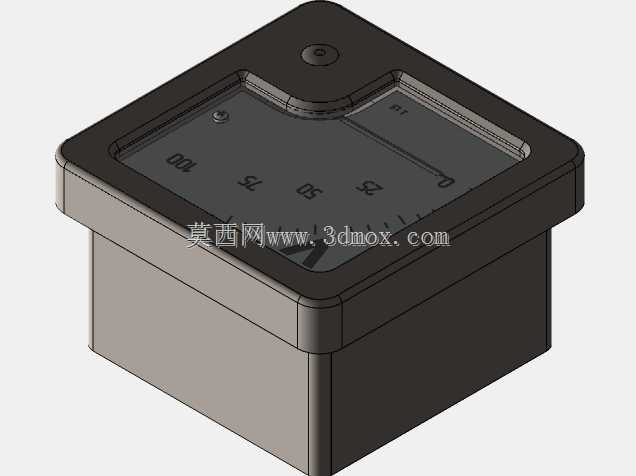

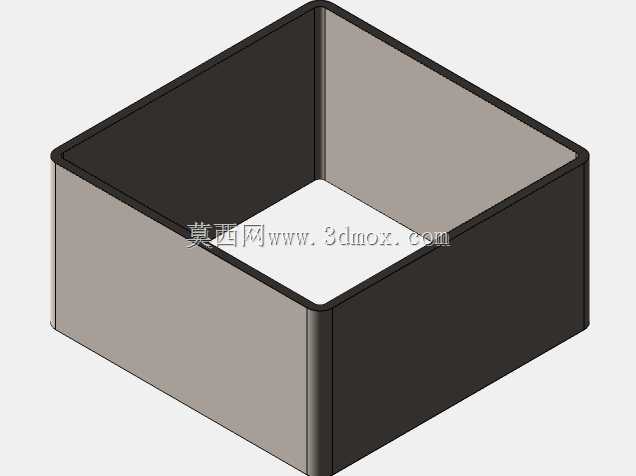

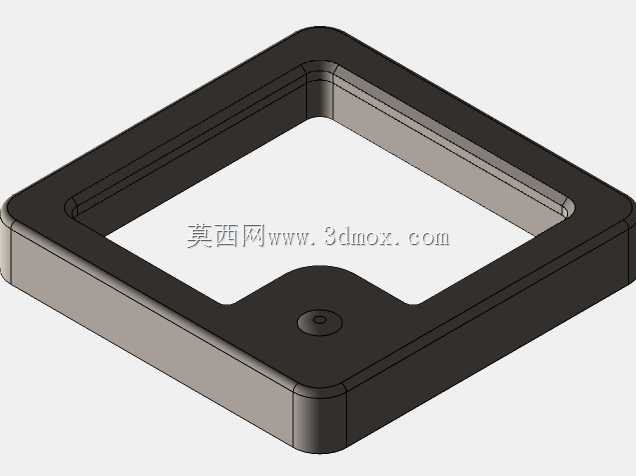

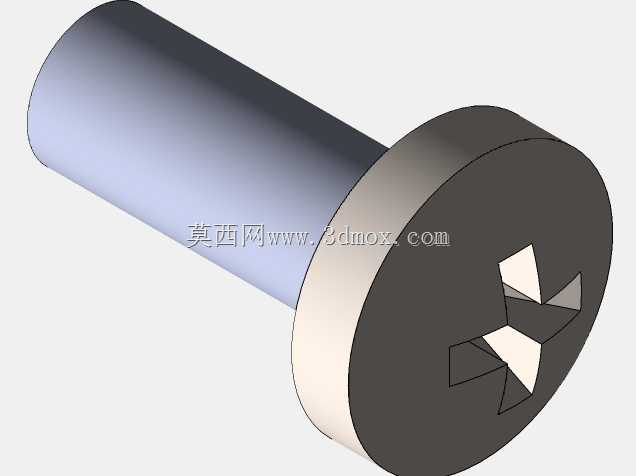

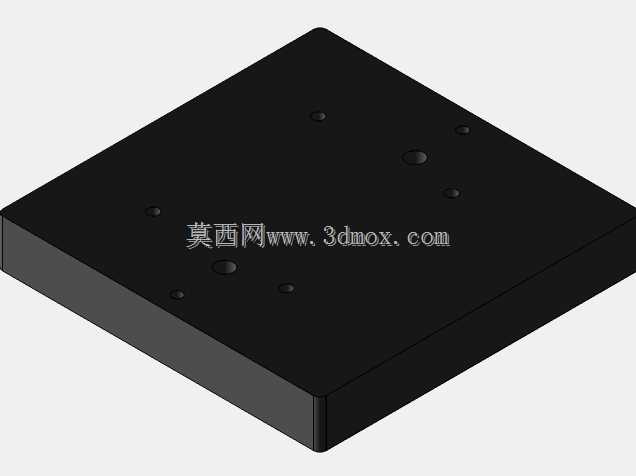

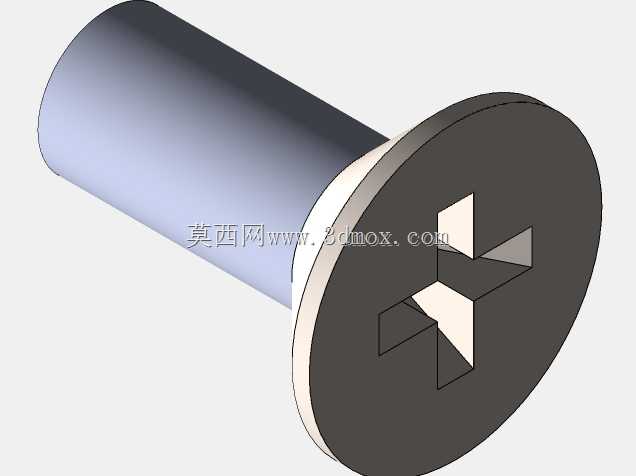

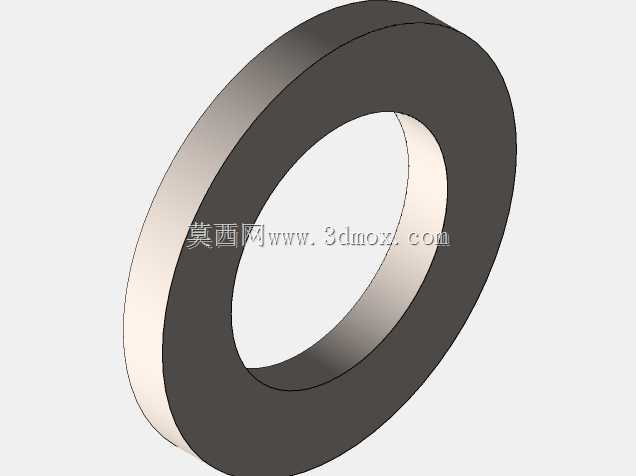

　　从结构设计来看，这款表采用标准嵌入式盘装结构，外壳采用阻燃ABS材质一体注塑成型，正面为方形带窄边的安装面板，后部为嵌入安装的腔体结构，适配常规工业电控柜的标准开孔尺寸，安装时只需将表体从柜面正面推入开好的安装孔，依靠后部自带的弹性卡扣或者金属固定卡件就能完成紧固，不需要额外设计复杂的安装支架，面板和柜体接触面可以加装密封胶条，满足电控柜IP54左右的正面防护要求，适配车间、实验室、设备操作面等常规工业环境的使用需求。

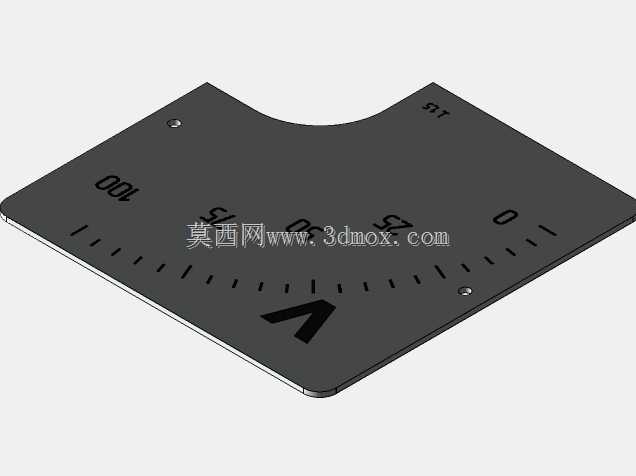

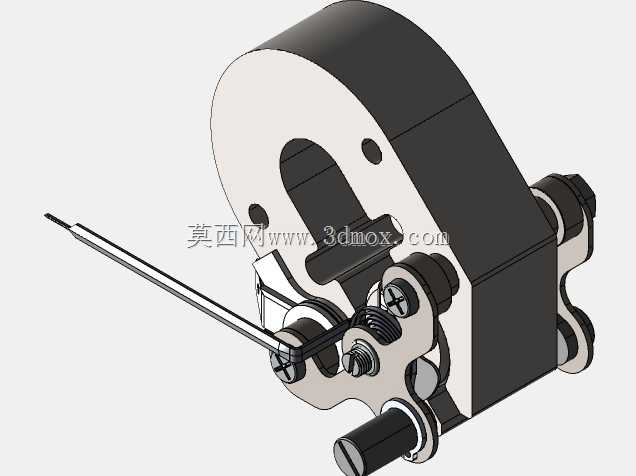

　　表芯部分采用经典的磁电式测量机构，核心由永久磁钢、可动线圈、游丝、指针组件、刻度盘几部分构成：永久磁钢提供均匀的固定磁场，当被测电压通过串联的分压电阻接入可动线圈时，线圈会产生和被测电压成正比的电磁转矩，带动指针偏转，同时游丝会产生反向的复位转矩，当两个转矩平衡时，指针就会停在对应刻度位置，指示出当前的电压值。刻度盘采用白色哑光PVC材质印刷，黑色刻度线和数字清晰醒目，量程覆盖0到100V，每25V设置一个大刻度标识，小刻度对应2V的分度值，能够满足常规直流低压回路的测量读数需求，指针采用轻质铝合金材质制作，尾部做了配重平衡处理，保证在不同安装角度下都不会出现指针卡滞、零点偏移的问题，表盘下方设置有机械零点调节旋钮，安装完成后可以用一字螺丝刀微调指针的机械零位，抵消运输、安装过程中机构偏移带来的读数误差。

　　设计过程中需要重点考虑几个工程细节：首先是分压电阻的选型和布局，因为磁电式表头本身的满偏电流很小，要实现100V量程的测量，必须在表头回路串联高精度的金属膜分压电阻，电阻的功率余量要留足3倍以上，避免长期工作时电阻发热导致阻值漂移，影响测量精度，电阻的安装位置要远离磁钢组件，避免金属构件影响磁路的均匀性；其次是表芯的减震设计，工业现场的设备运行会带来持续的振动，表芯和外壳之间要加装薄橡胶减震垫，避免长期振动导致游丝变形、轴尖磨损，延长仪表的使用寿命；第三是接线端子的设计，表体后部采用标准的6.3mm插片式接线端子，接线时可以直接插装对应规格的冷压端子，不需要焊接，现场接线效率高，端子和外壳之间要设置绝缘挡板，避免接线后出现裸露带电部分，满足电气安全间隙的要求。

　　从安装边界来看，这款表的正面面板尺寸为常规的48mm48mm工业仪表规格，嵌入柜体的深度不超过60mm，后部接线预留30mm的走线空间就可以满足安装要求，安装开孔尺寸为45mm45mm，和同规格的电流表、温度表、压力表等盘装仪表开孔通用，在设计电控盘面板时可以统一开孔尺寸，减少面板加工的工序。在实际选型应用中，这类机械电压表常被用在直流电源柜、充电机面板、实验测试台、小型设备的操作面板上，用来实时监测直流回路的工作电压，配合指示灯、按钮等元件共同构成设备的操作指示界面，它的结构简单可靠，故障率极低，不需要复杂的维护，只要定期校验零点和精度就可以长期稳定工作，即使在供电回路出现短时过压的情况下，只要不超过表头的过载能力，指针打满后也不会轻易损坏，相比脆弱的数显表抗过载能力更强。

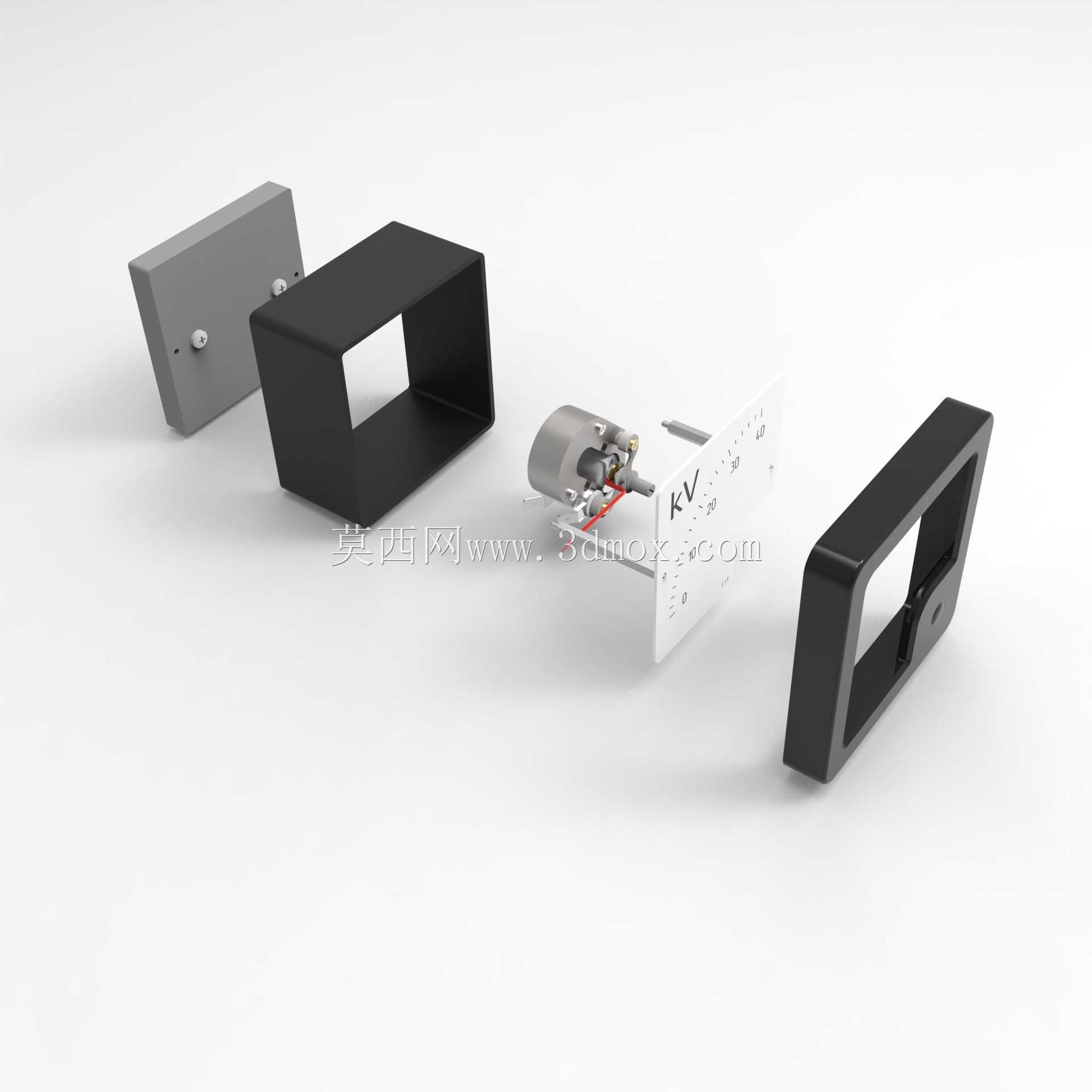

　　建模过程中需要重点还原的细节包括：外壳的安装卡扣结构、表芯的磁钢和线圈组件的相对位置、刻度盘的印刷标识、指针的形状和零位位置、后部的接线端子结构、零点调节旋钮的细节，这些细节直接关系到模型在装配仿真、面板布局设计时的参考价值，尤其是安装尺寸的准确性，必须和实际工业产品的通用尺寸保持一致，这样设计人员在进行电控柜三维布局时，可以直接调用这个模型完成面板开孔、安装空间校验的工作，不需要再反复核对实物尺寸，提升电控系统的设计效率。
