高压测量用指针式机械电压表结构

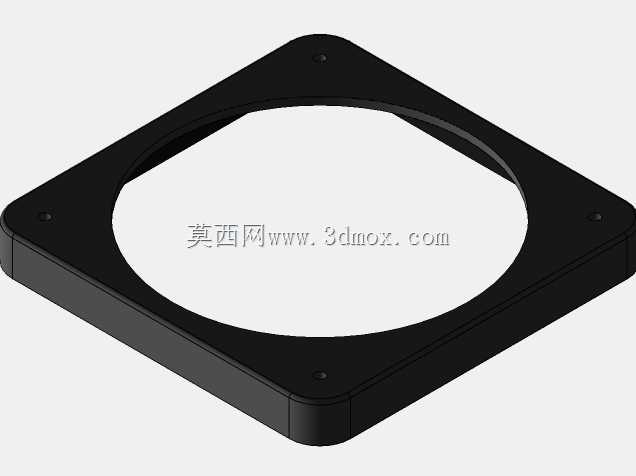

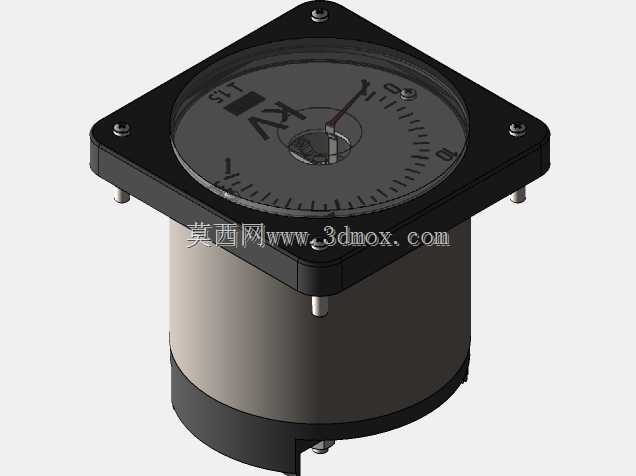

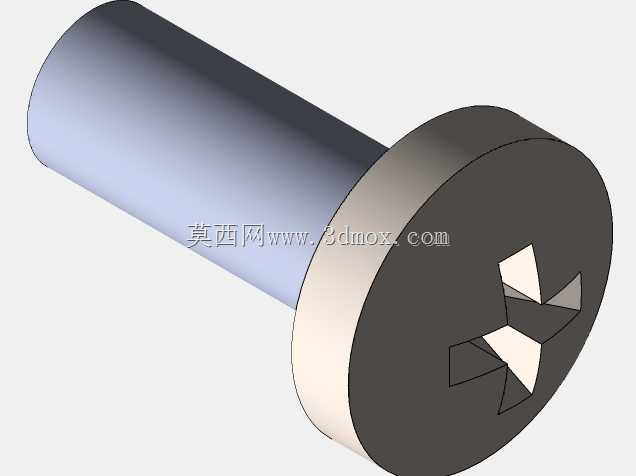

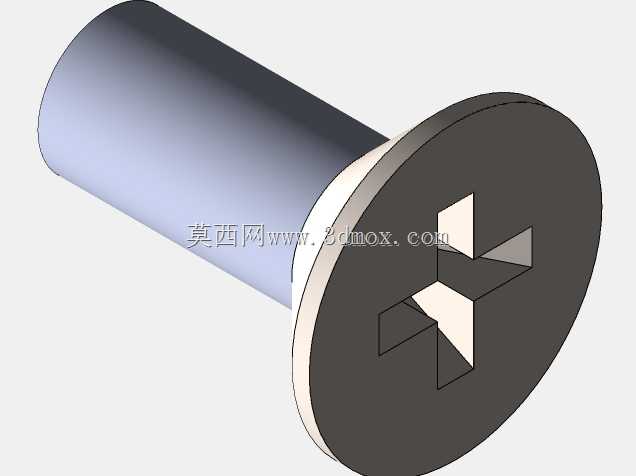

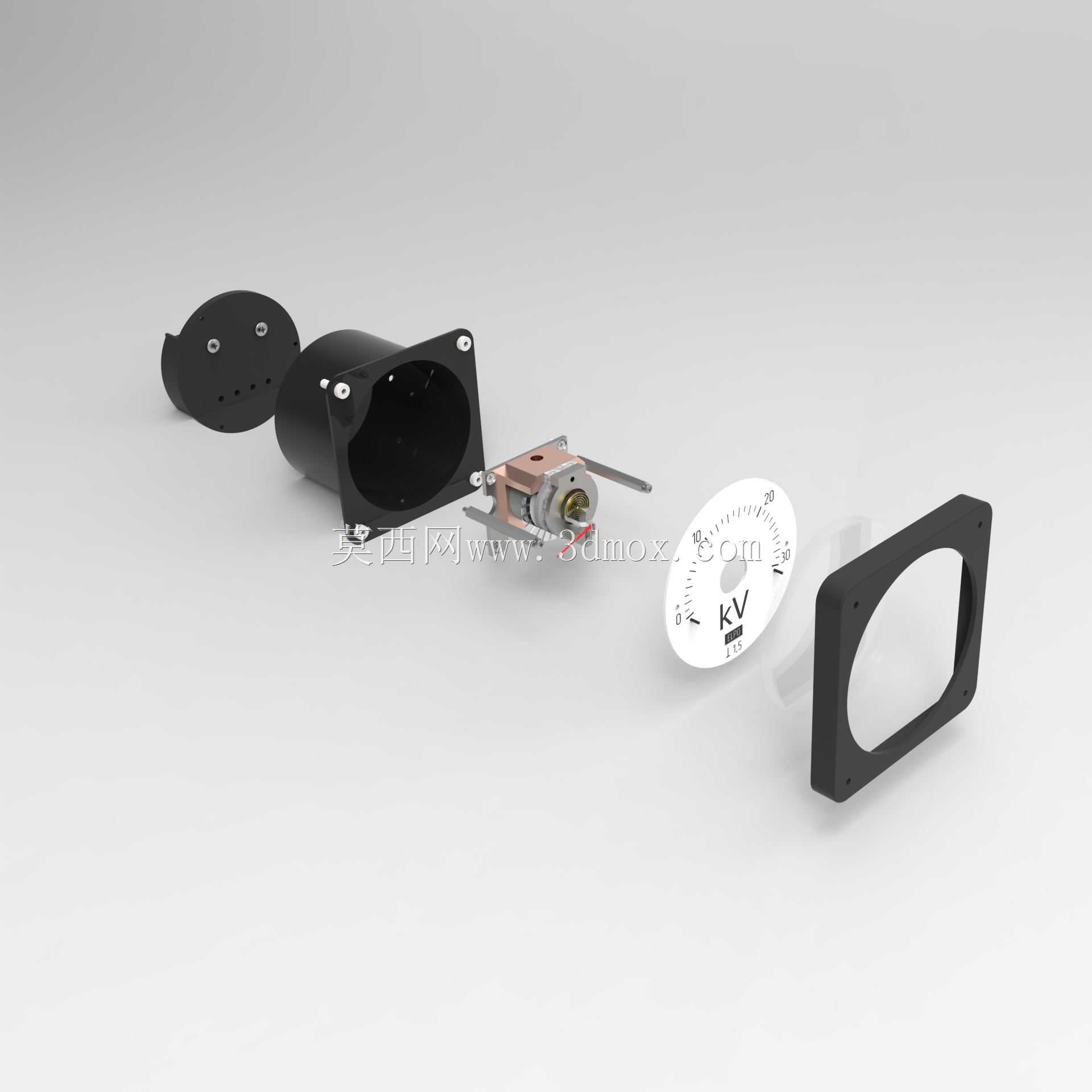

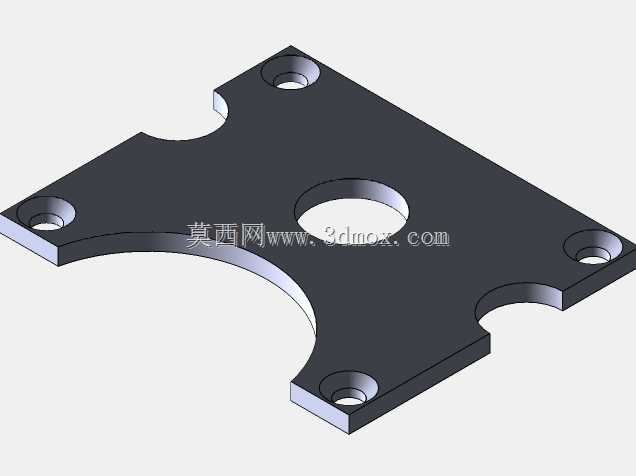

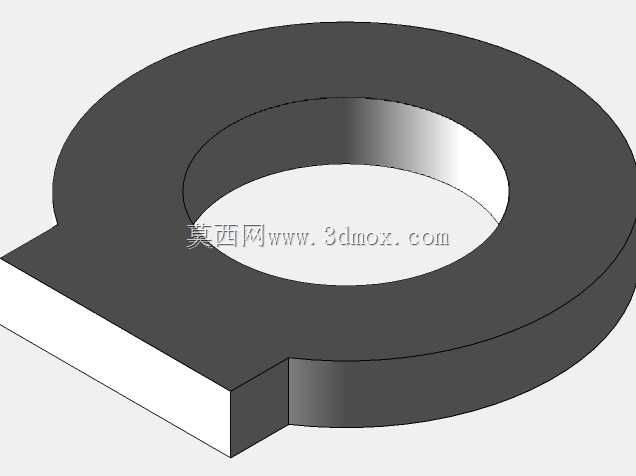

　　这套指针式机械电压表的三维结构，完整还原了千伏级高压测量场景下的仪表内部构造与外部安装适配细节，在高压配电柜体、工业高压试验台、电力运维巡检设备的电压监测回路中，这类机械结构的电压表凭借抗电磁干扰能力强、读数直观无延迟、断电后仍可保留峰值指示痕迹的特性，至今仍是高压回路电压监测的核心配套元件。从结构拆分状态能清晰看到，整套仪表分为前端安装法兰、表盘刻度组件、磁电式测量机芯、后端密封壳体、尾部接线固定端五个核心部分，每个部件的配合边界都做了明确的尺寸约束。前端安装法兰采用方形带圆角的结构，四个角预留了沉头安装孔，适配配电盘面板的标准开孔尺寸，安装时法兰贴合面板外侧，通过沉头螺丝从正面锁紧，不需要在柜体内部预留额外的操作空间，

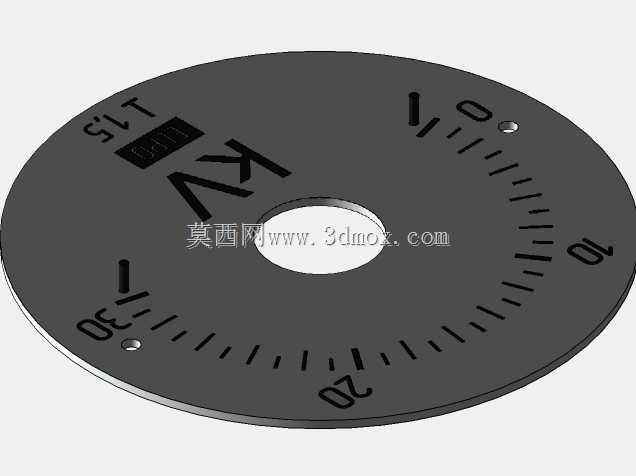

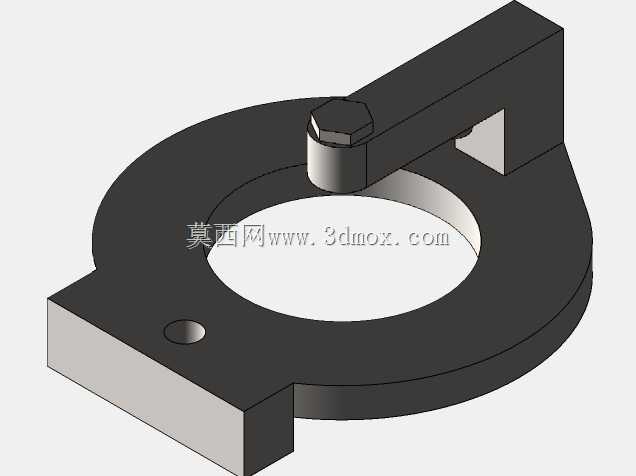

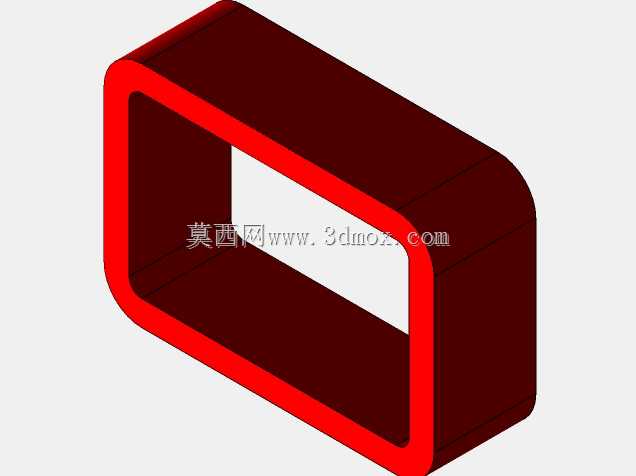

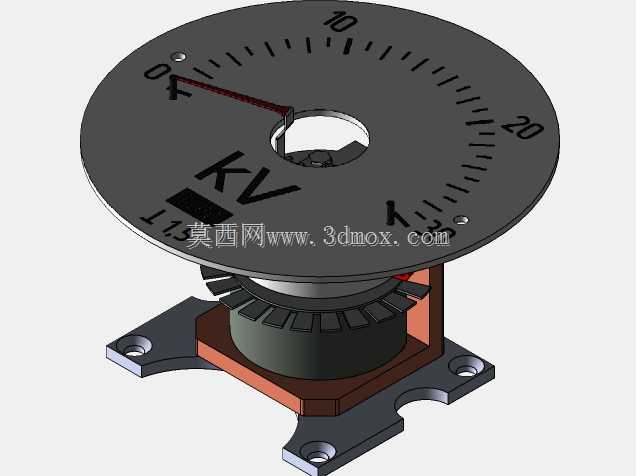

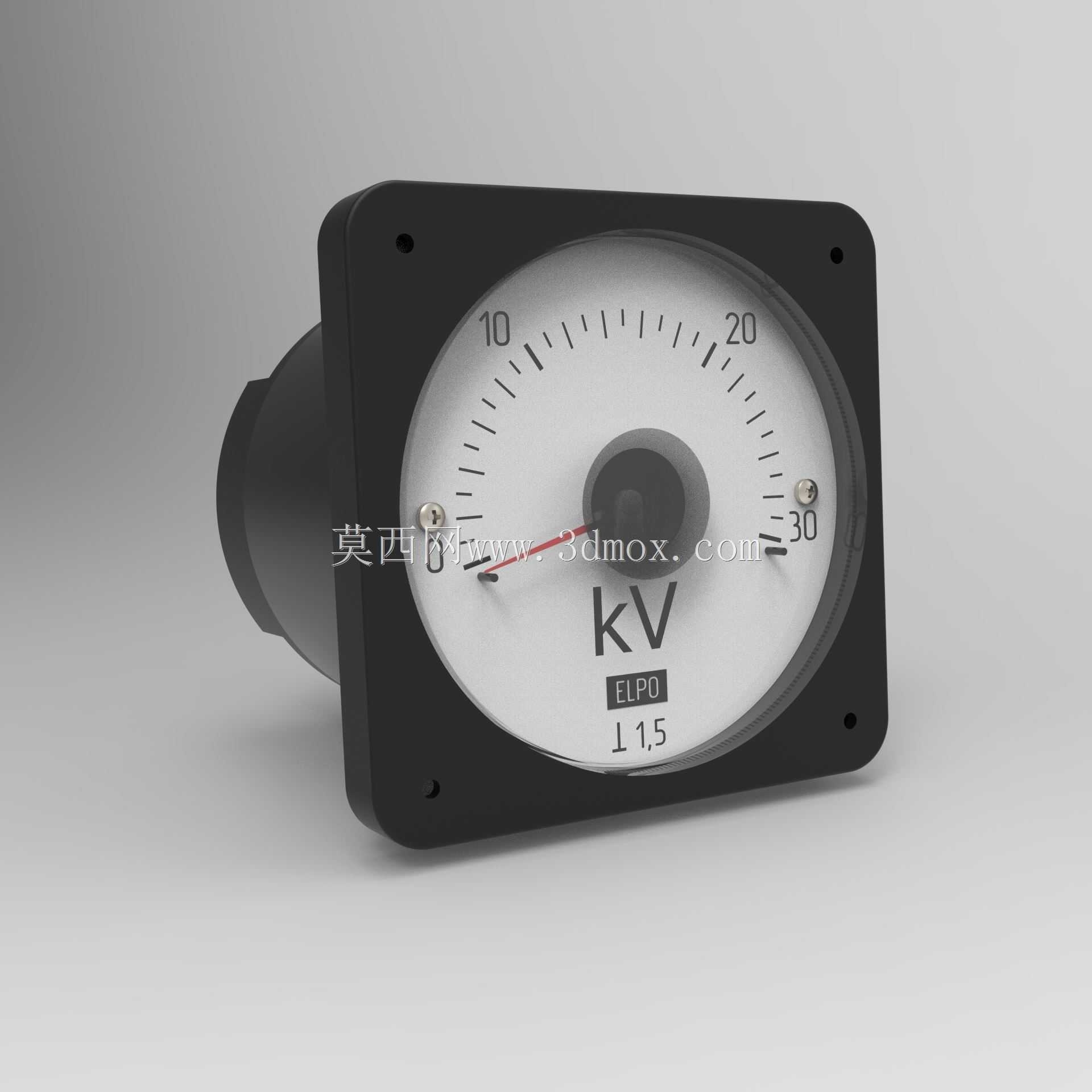

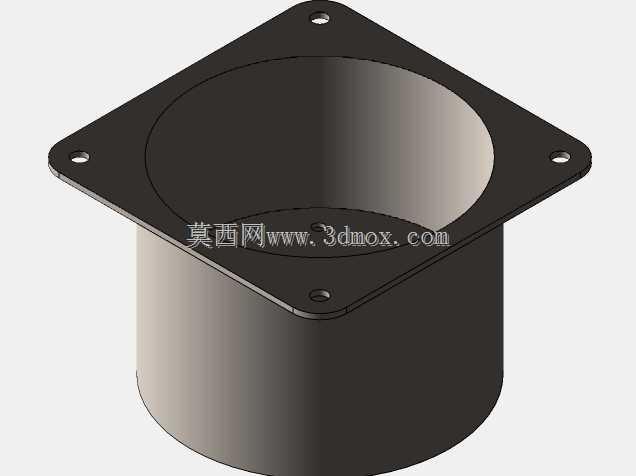

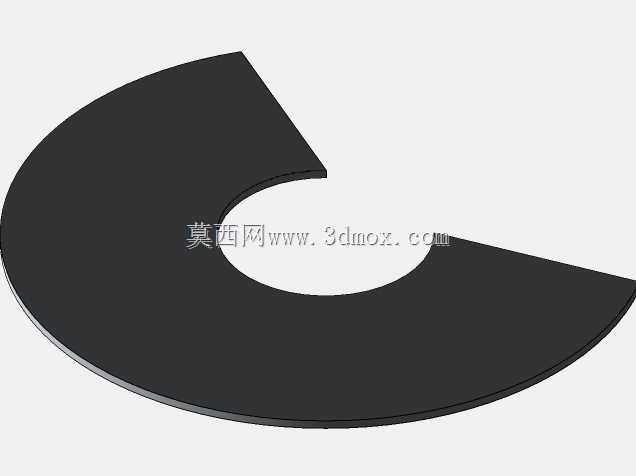

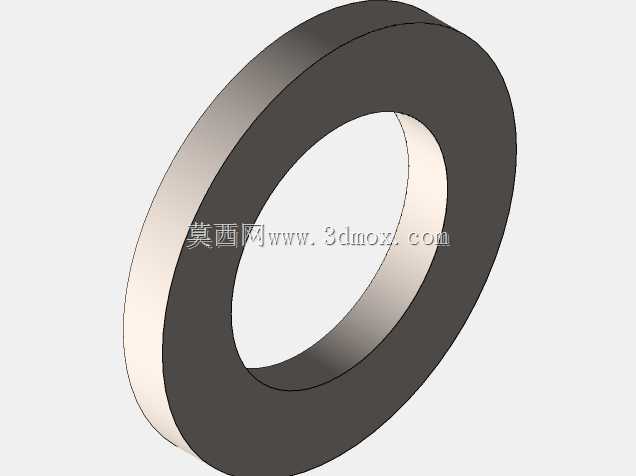

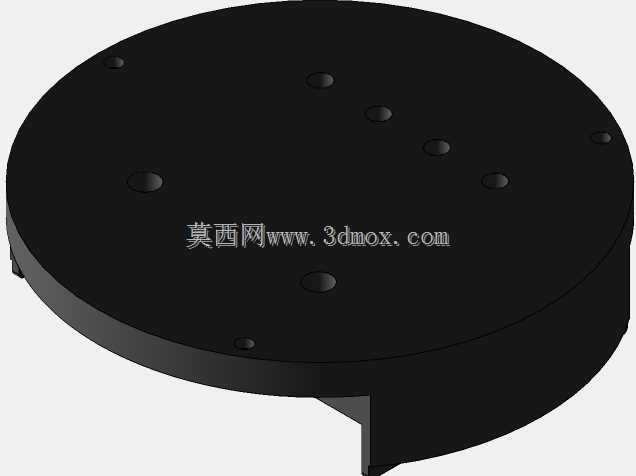

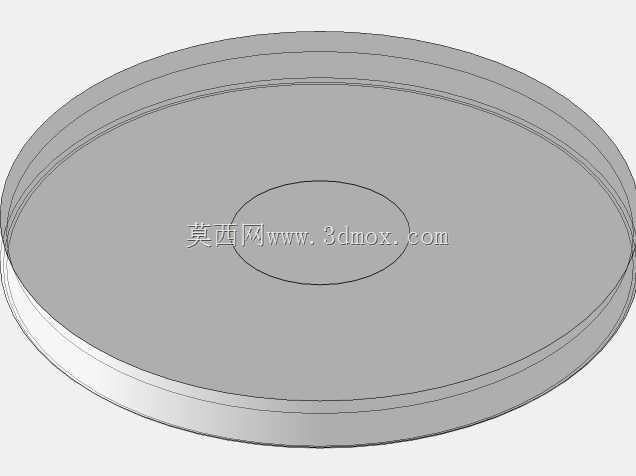

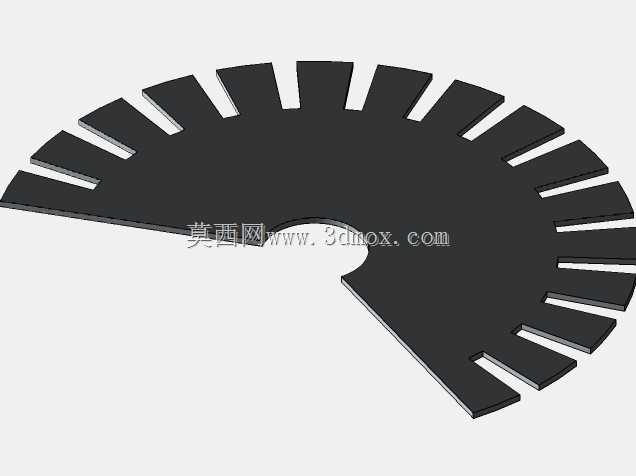

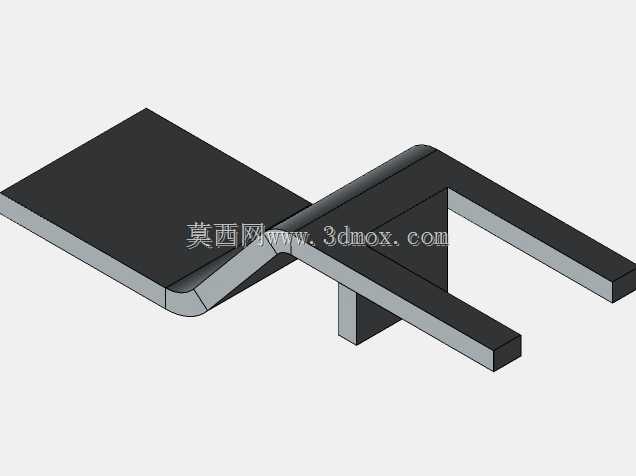

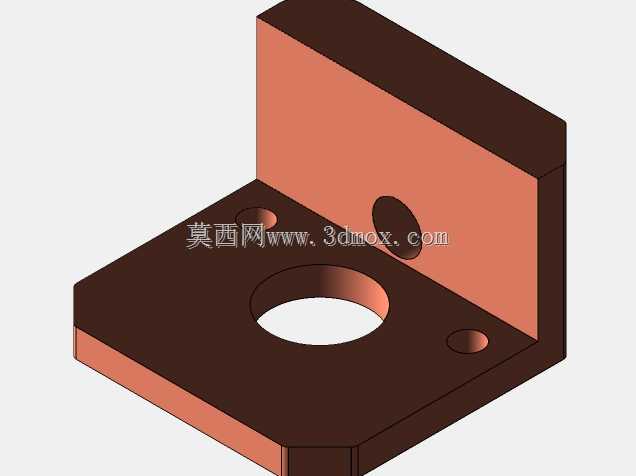

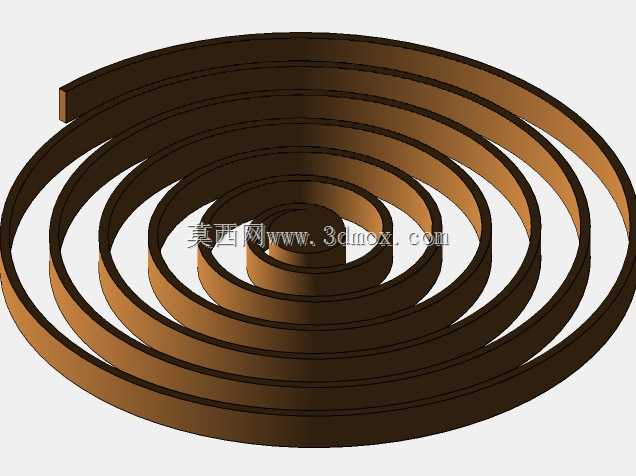

　　法兰与面板接触的面做了0.3mm的浅槽设计，可嵌入橡胶密封垫，满足户外柜体的IP54防尘防水要求。表盘刻度组件采用乳白色PC材质基底，黑色刻度线搭配红色千伏单位标识，刻度范围覆盖常用高压测量区间，指针轴孔与机芯输出轴采用过盈配合，装配时不需要额外粘接，靠公差配合即可固定指针，避免长期震动环境下指针偏移。磁电式测量机芯是整套仪表的核心功能部件，线圈绕组固定在导磁支架上，转轴两端采用微型宝石轴承，降低转动摩擦带来的测量误差，机芯的输入接线端延伸至壳体尾部，预留了接线端子的固定位置，可直接接入高压分压回路的二次侧信号，不需要额外转接。后端密封壳体采用黑色阻燃ABS材质，与前端法兰通过卡扣加定位柱的方式配合，壳体侧壁做了加强筋结构，

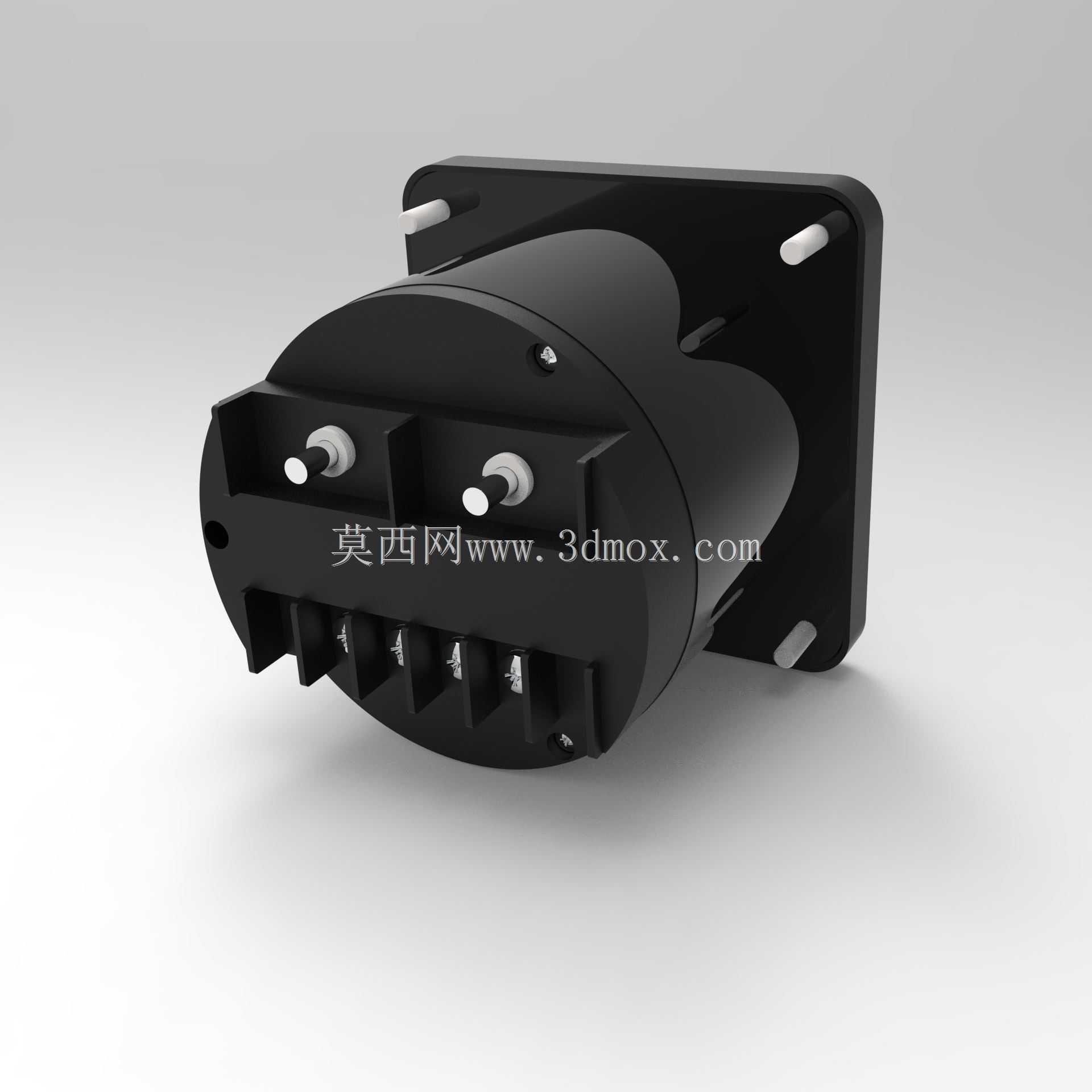

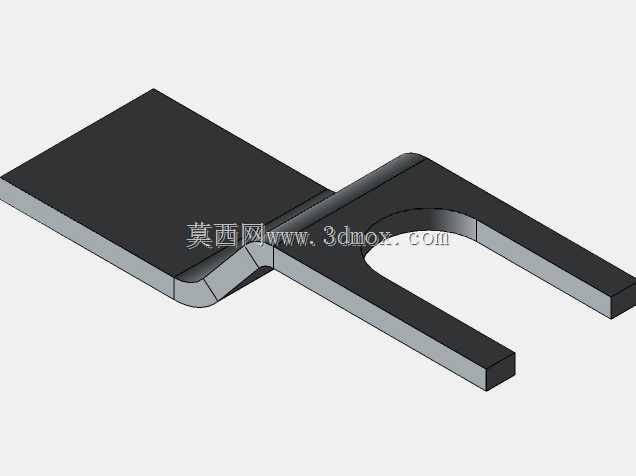

　　既提升壳体的抗冲击强度，又能在机芯与壳体之间形成空气隔热层，降低柜体内高温对测量精度的影响。尾部的接线端做了凸起的绝缘隔离结构，两个接线柱之间设置了绝缘挡片，避免高压环境下接线端出现拉弧放电的问题。在设计思路上，这套结构优先考虑了工业现场的安装维护便利性，所有部件的拆分都不需要特殊工具，日常校验时只需要拆下前端法兰即可取出机芯组件，不需要将整个仪表从柜体上拆下；壳体的所有棱角都做了R1以上的圆角处理，避免装配时划伤操作人员，也减少应力集中导致的壳体开裂问题。从安装边界来看，整套仪表嵌入柜体后的深度不超过80mm，不会与柜体内的母线排、其他二次元件产生空间干涉，法兰外轮廓尺寸适配行业通用的方形仪表安装开孔，

　　可直接替换同规格的老旧电压表，不需要重新对柜体面板进行开孔加工。在实际使用场景中，这类机械电压表不需要额外供电，直接通过分压回路获取的信号驱动指针偏转，即使在柜体辅助电源断电的情况下，只要主回路有电压即可正常显示读数，相比数显电压表更适合高压主回路的直读式监测；结构上的全密封设计也能适应多粉尘、高湿度的工业车间环境，内部机芯做了防潮涂层处理，长期使用不会出现线圈受潮霉变的问题。拆分结构中每个部件的配合公差都经过实际装配验证，法兰与壳体的卡扣配合间隙控制在0.1mm以内，既保证装配时的顺畅度，又不会出现配合松动导致的防护等级下降问题；表盘与机芯的定位柱配合，能保证表盘刻度的零位与机芯静止位置精准对齐，减少装配后的校准工作量。
