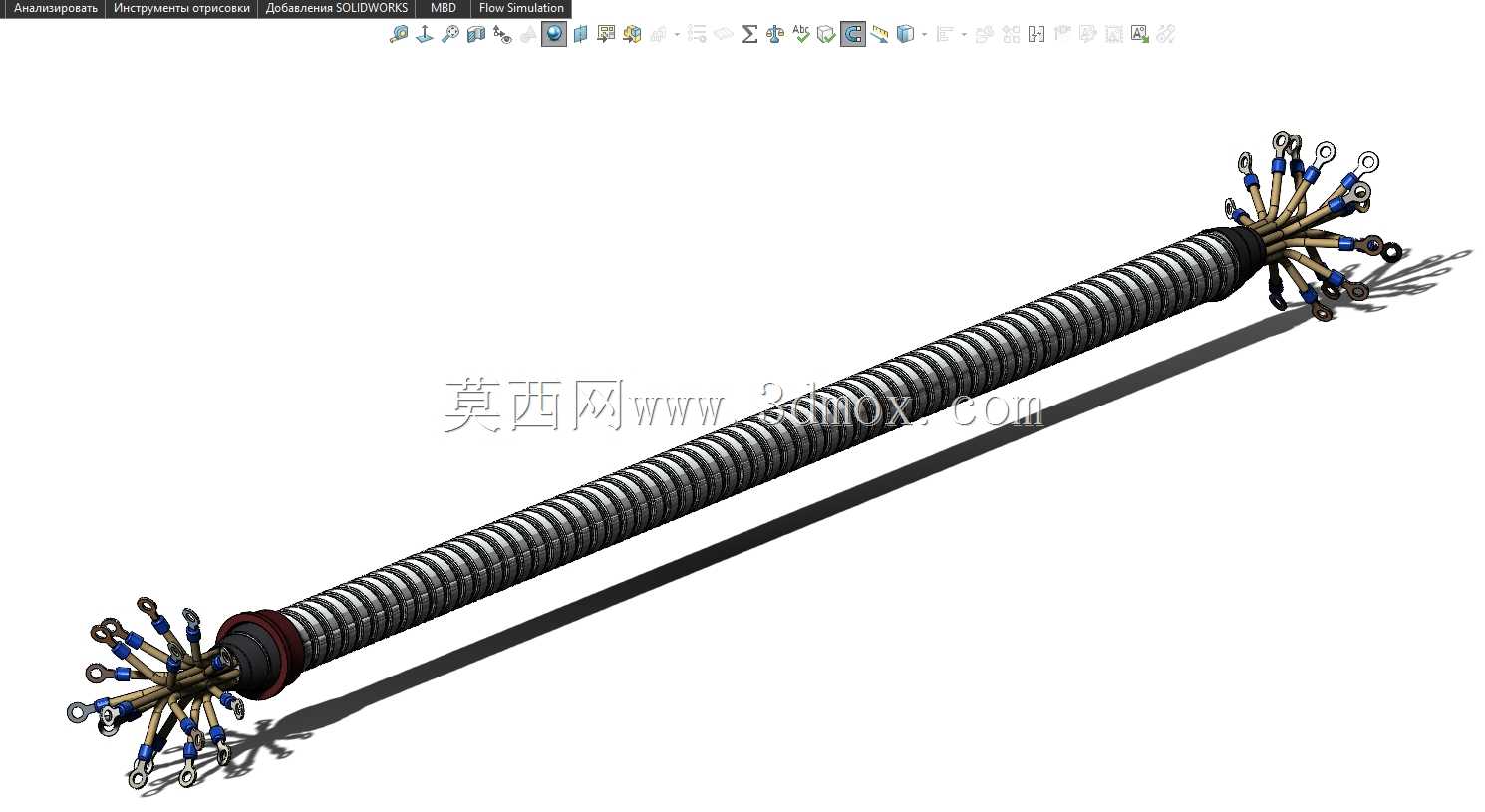

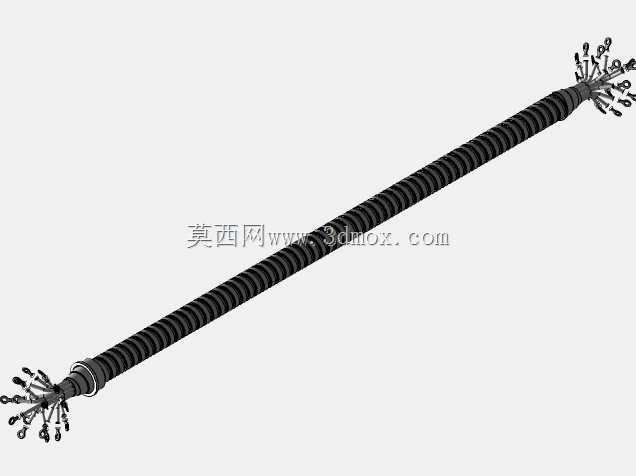

多分支接线金属波纹电缆回路结构

　　该结构主要应用于工业设备内部多回路信号、小功率动力的集中布线场景，常见于机床控制柜内部走线、自动化设备模组间信号传输、工程机械分系统接线等工况，这类场景下线缆需要同时兼顾防护性能与分线便利性，既要避免线缆在设备运行过程中被运动部件剐蹭、被油污粉尘侵蚀，又要在有限的安装空间内完成多回路的规整接线，减少布线杂乱带来的后期维护难度。从实际用途来看，该结构将多根独立线芯整合在金属波纹护套内部，金属波纹管自身的可弯曲特性可以适配设备内部非直线的布线路径，同时金属材质的护套可以提供基础的电磁屏蔽效果，减少外界电磁干扰对弱信号传输的影响，端部散开的带环形接线端子的线芯，可以直接对应接到接线排、传感器端子或者执行器接线端，不需要现场额外压接端子，

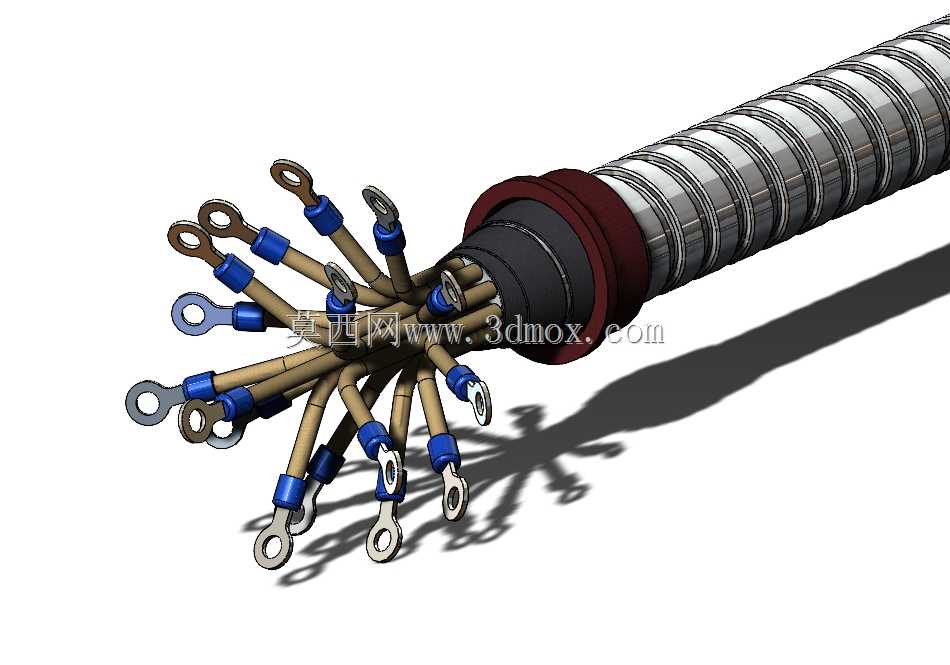

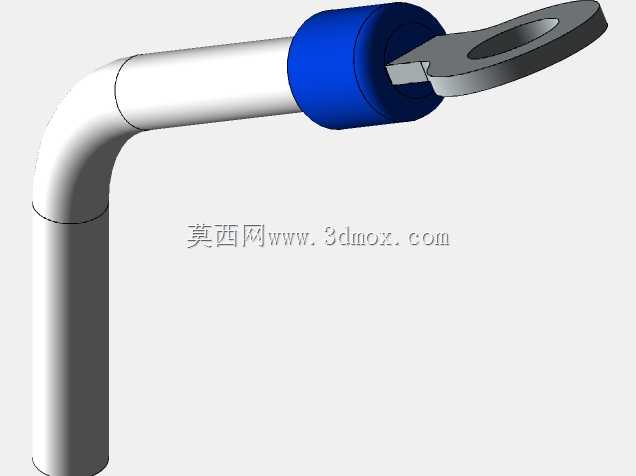

　　能减少现场接线的工序时长，也能避免现场压接端子带来的接触不良隐患。在功能特性设计上，端部的密封固定结构是核心设计点，金属波纹管与分线位置采用阶梯式的橡胶密封件过渡，既可以固定波纹管的端部位置，避免布线拉扯过程中波纹管移位导致线芯外露，也可以阻挡粉尘、切削液、油污从分线位置渗入波纹管内部，对线芯的绝缘层造成腐蚀；每根线芯端部的环形冷压端子都做了蓝塑套绝缘处理，端子的环形孔径适配常规M3、M4规格的接线螺钉，能覆盖绝大多数工业低压接线的端子尺寸需求，线芯散开的长度经过匹配设计，既不会因为线芯过短导致接线时拉扯应力集中在端子压接位置，也不会因为线芯过长导致分线后线束杂乱，增加布线时的整理难度。设计思路上优先考虑了工业布线的实际安装痛点，

　　常规的多芯电缆在现场分线时，往往需要人工剥开外护套，再逐根压接端子，外护套剥离的长度很难统一，过长会导致屏蔽层断开距离过大，过短则会导致端子压接位置应力过大，容易在设备震动工况下出现线芯断裂的问题，该结构直接在预制阶段就完成了外护套截断、密封件装配、端子压接的工序，所有分线位置的尺寸统一，安装时只需要根据布线路径弯曲波纹管，再将对应端子接到指定点位即可，能大幅提升现场布线的一致性。从安装边界来看，金属波纹管的外径适配常规的线缆固定夹尺寸，端部密封结构的最大外径比波纹管外径大15%左右，设计安装穿线孔时需要预留足够的穿过间隙，分线端散开后的最大径向尺寸需要在安装位置预留足够的空间，避免端子与周边金属构件接触造成短路，

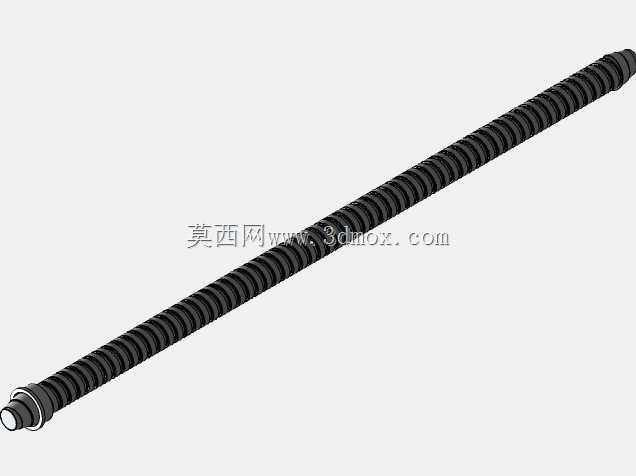

　　波纹管的最小弯曲半径参考同规格金属软管的参数，布线时弯曲半径不能小于管径的6倍，避免反复弯曲导致波纹管开裂或者内部线芯绝缘层破损；线芯的载流量根据线径匹配常规低压控制线缆的载流参数，可用于24V直流信号回路、220V低压控制回路的布线，不适合大电流动力回路的传输。在结构细节上，金属波纹管采用的是互锁扣压结构，弯曲过程中不会出现脱节漏缝的问题，相比普通塑料波纹管，抗踩踏、抗剐蹭的性能更强，适合在设备底部、拖链内部等容易受到外力摩擦的位置使用，线芯的绝缘层采用耐油橡胶材质，即使少量油污渗入也不会快速老化开裂，端子与线芯的压接位置做了拉力强化处理，能承受不小于50N的轴向拉力，满足设备运输、运行过程中的震动拉扯要求，不会出现端子脱落的问题。
