斯特林原理真空火焰驱动加热做功装置

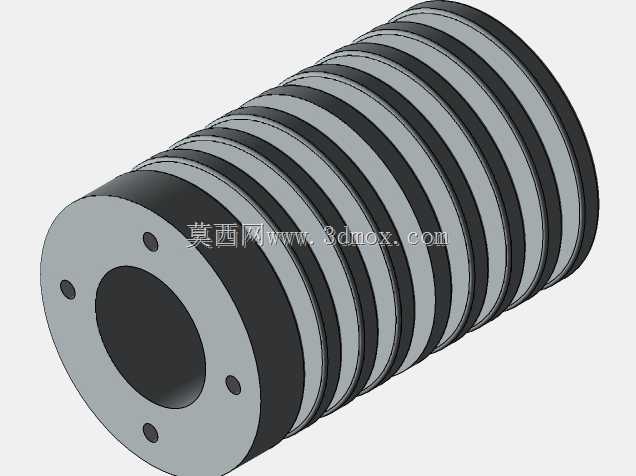

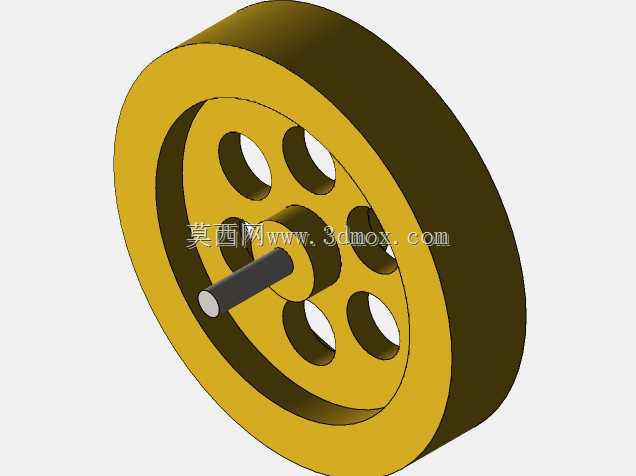

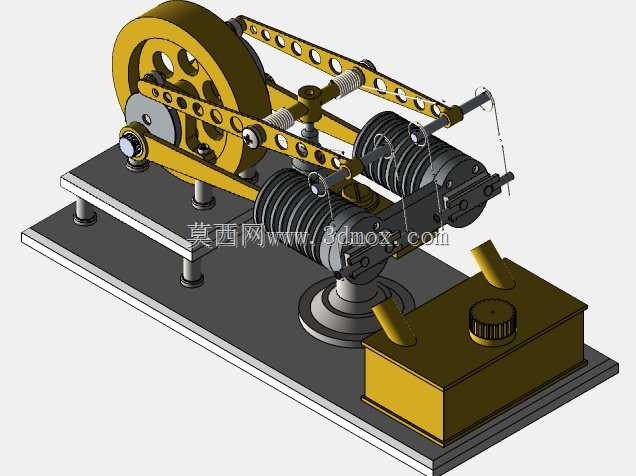

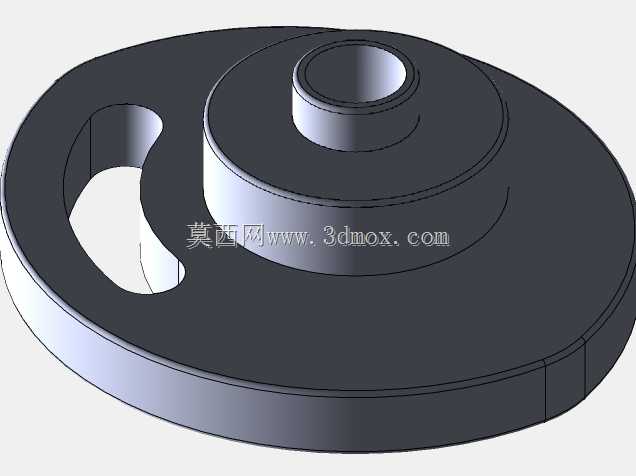

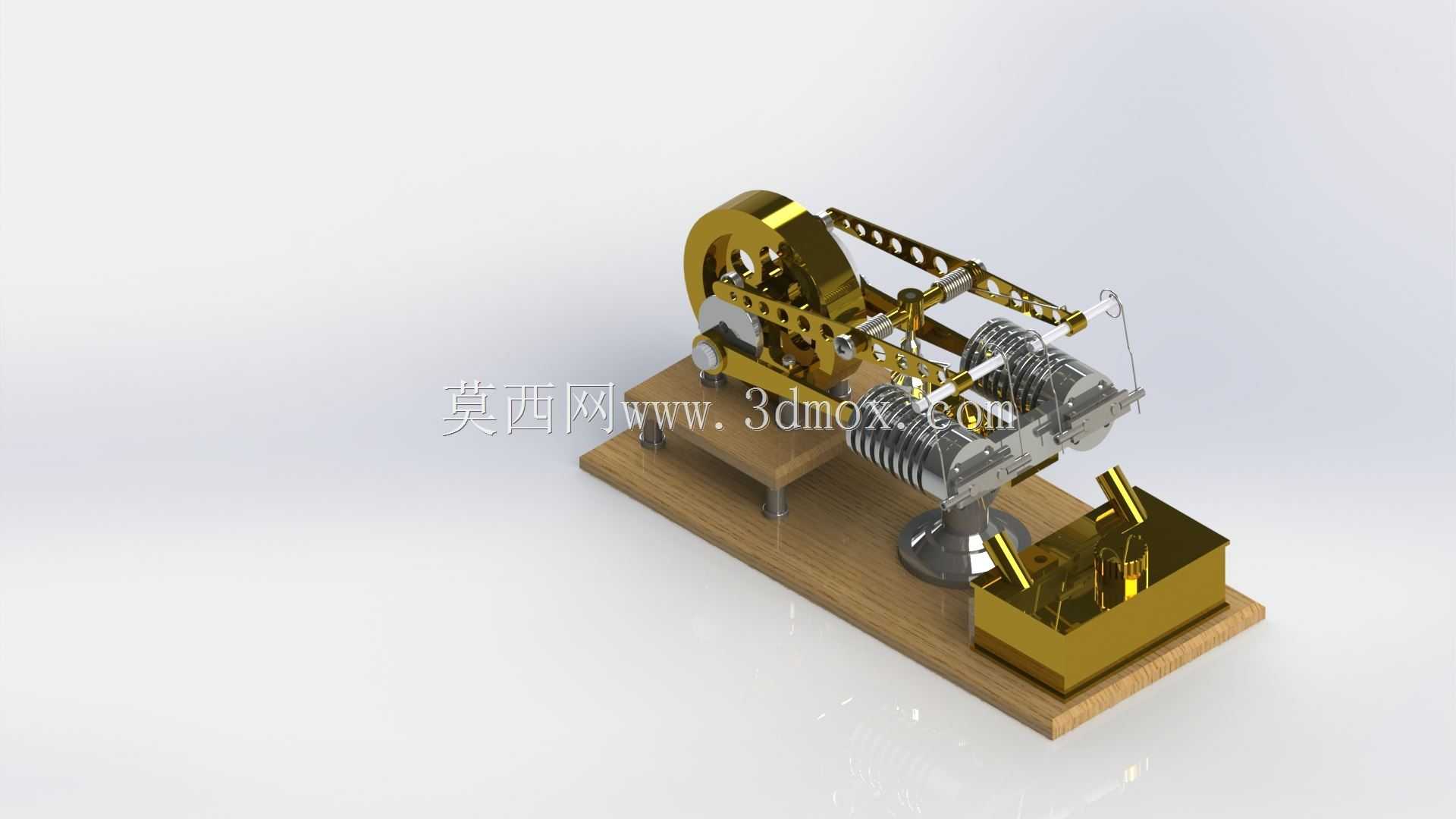

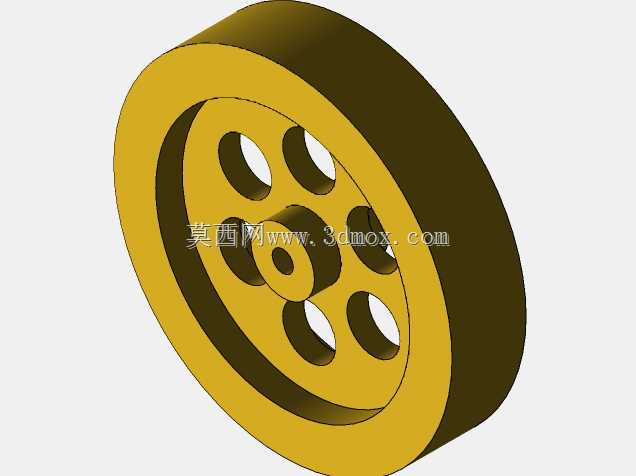

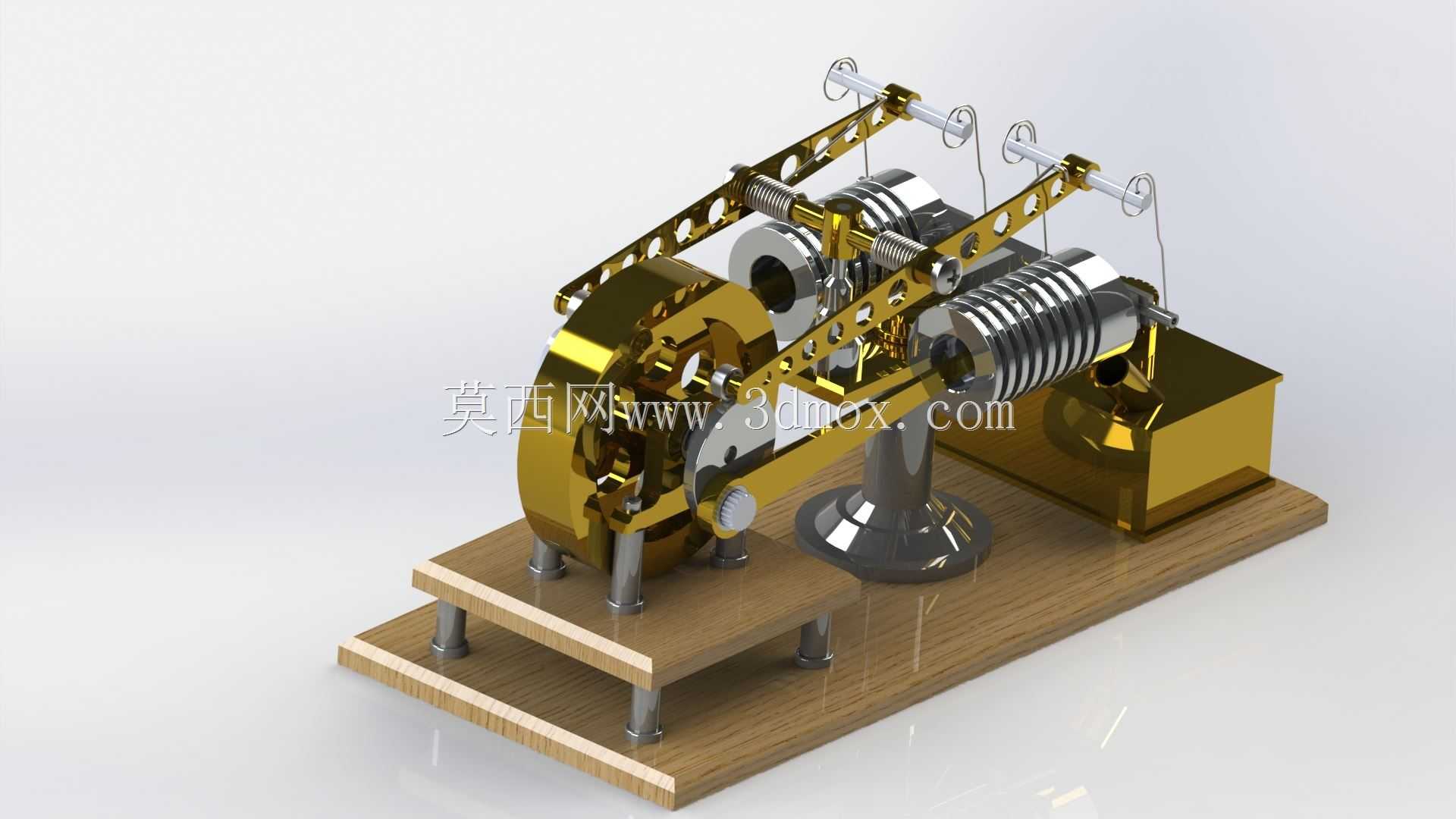

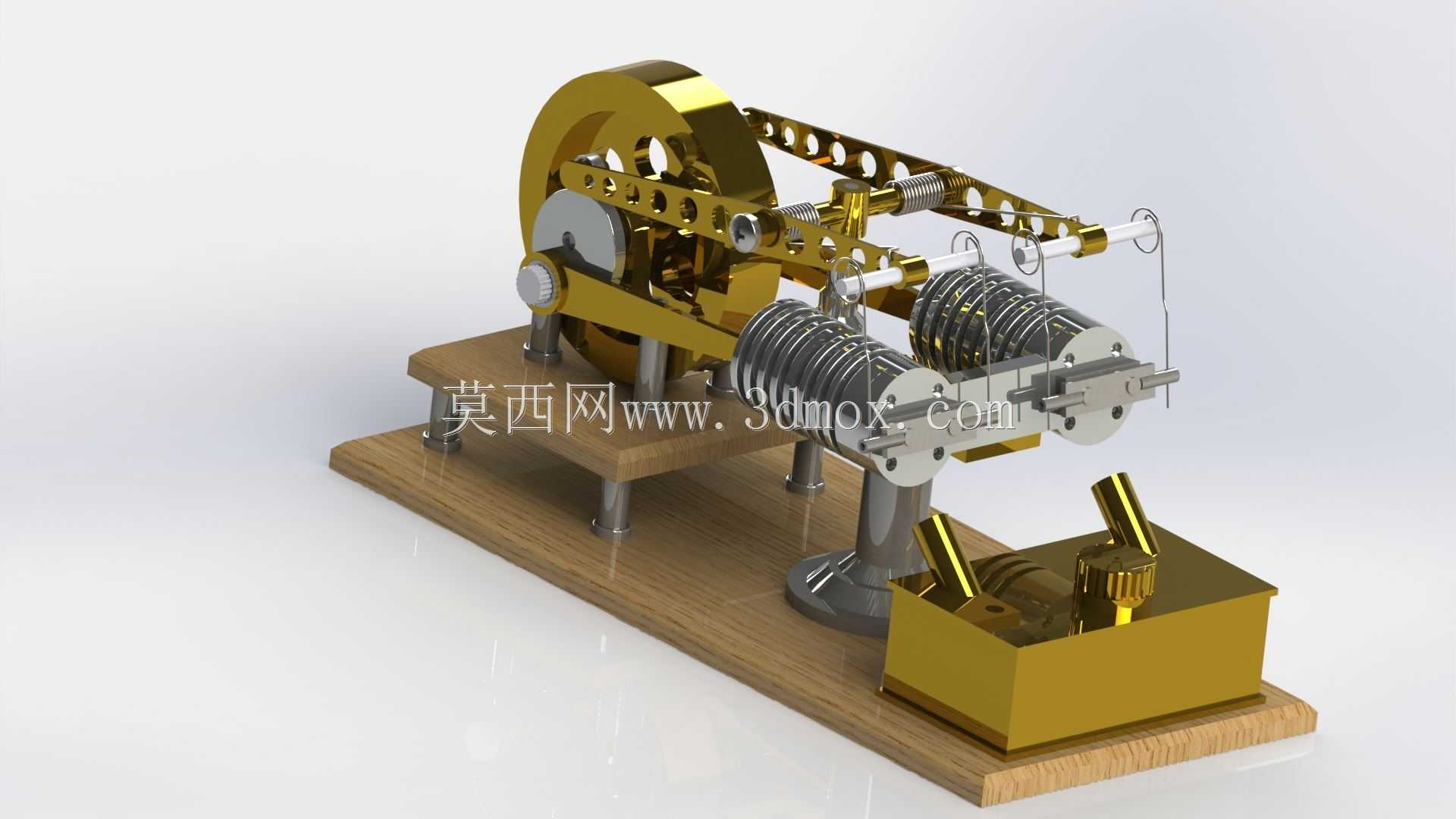

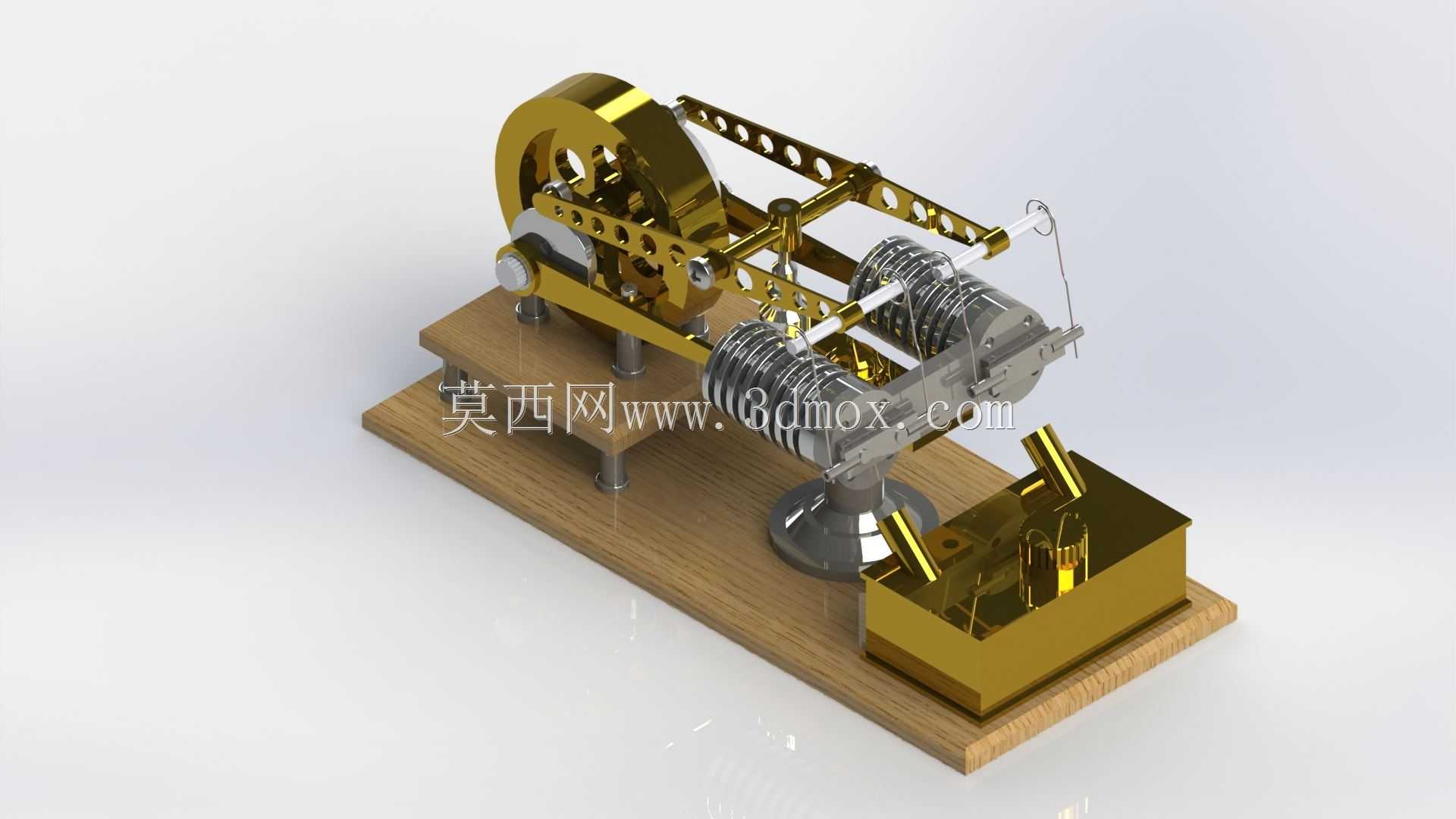

　　这套热功转换演示装置依托真空火焰加热实现热能到机械能的转化，在高校工程热物理教学、科普场馆动力原理展示、小型热能实验场景中有着广泛的应用，能够直观呈现外燃式热机的完整做功循环，帮助学习者理解气体受热膨胀、遇冷压缩的做功逻辑，相比内燃机类演示设备，它的运行过程无爆燃冲击，运转状态平稳，可长时间连续演示循环过程。装置核心做功单元采用对称式气缸布局，置换活塞与动力活塞的配合间隙经过精密配做，缸体散热鳍片采用等间距阵列结构，能够在运行过程中快速将冷端热量散出，维持冷热端的稳定温差，保证做功循环的持续进行。传动侧的飞轮采用偏心配重结构，能够储存曲轴转动的惯量，抵消活塞往复运动的死点冲击，让动力输出轴的转动更加平顺，

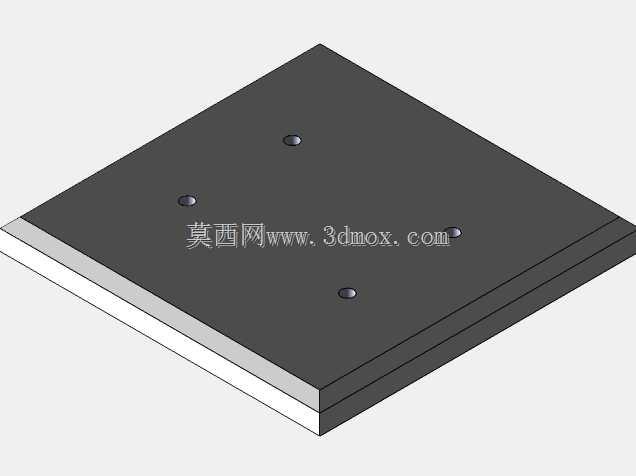

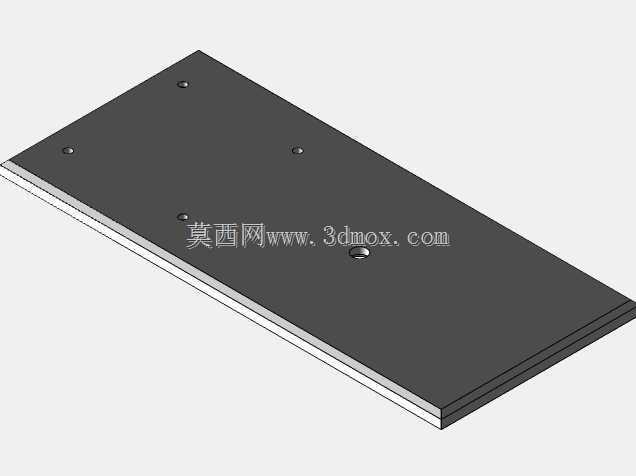

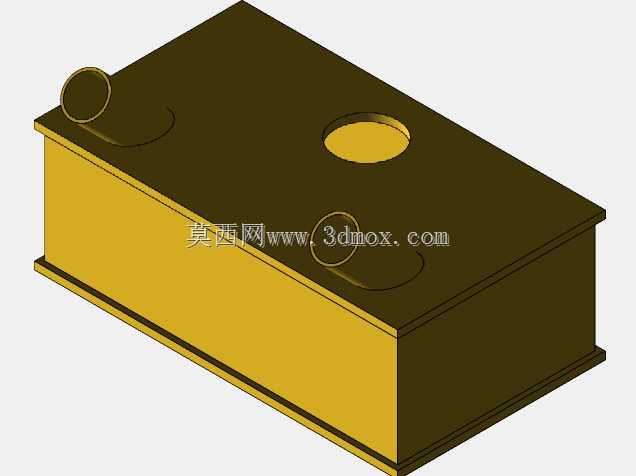

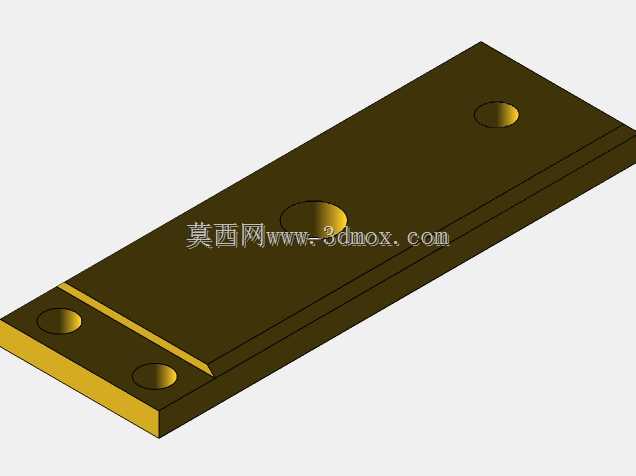

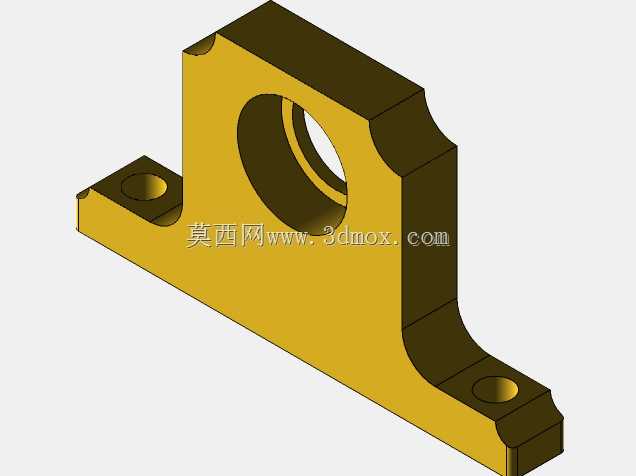

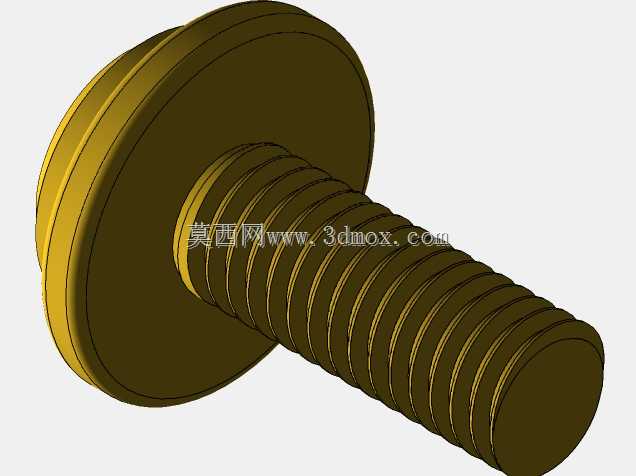

　　飞轮与曲轴之间采用平键定位传递扭矩，装配时无需额外做动平衡校正，整体传动链路的阻力经过优化，仅需较小的温差即可驱动整套机构运转。加热单元采用黄铜材质储液槽，槽体内部预留火焰导流通道，能够让酒精灯或小型丁烷喷灯的火焰均匀作用于热缸底部，避免局部过热导致的缸体变形，储液槽与木质安装底座之间设置隔热衬垫，阻断热量向底座传递，防止长期运行时底座受热变形影响机构同轴度。整套装置的安装底座采用实木层压板材加工，所有传动支架、气缸固定座、加热单元均通过内六角螺丝固定在底座的预设安装位上，底座底部预留四个橡胶防滑脚垫安装孔，脚垫高度可微调，能够适应不平整的演示台面，保证装置运行时无额外晃动。从设计逻辑来看，整套机构的尺寸链围绕冷热端温差效率做匹配，

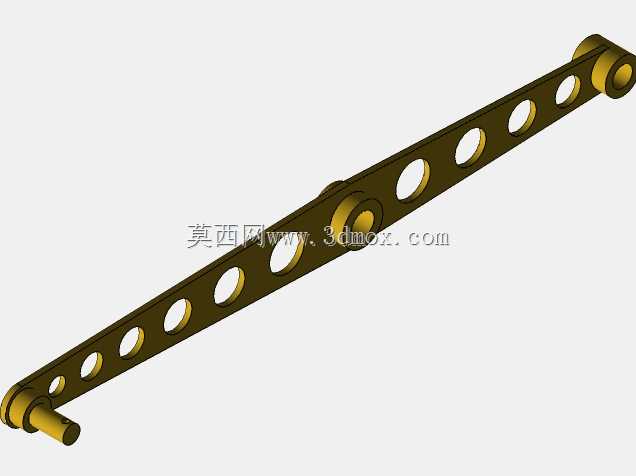

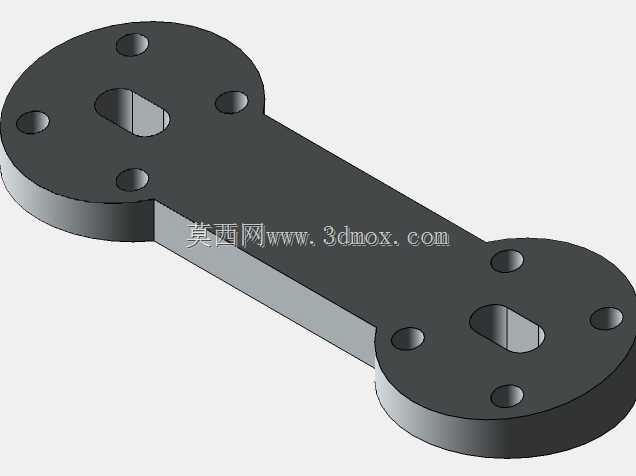

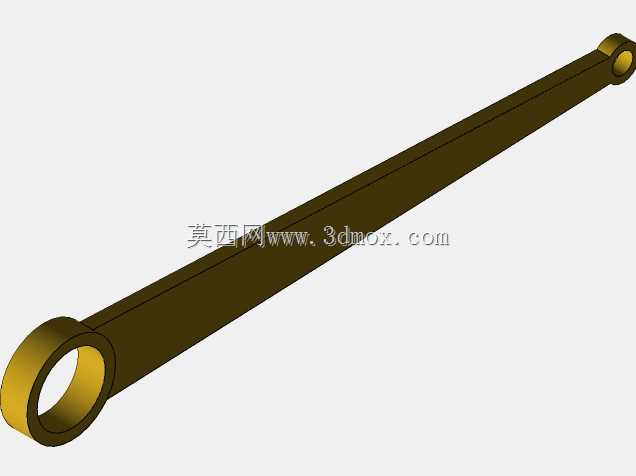

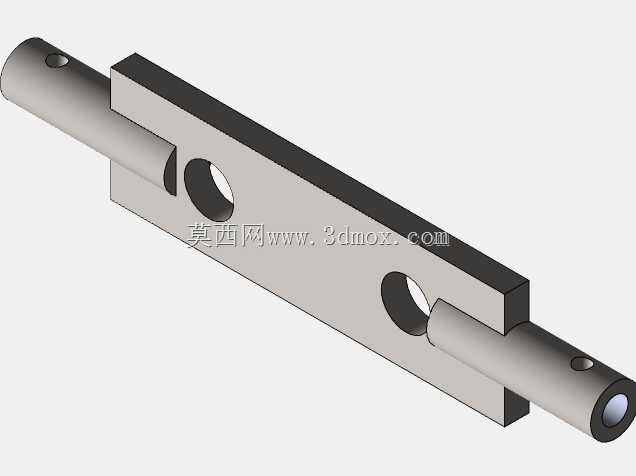

　　热缸与冷缸的容积比经过多轮迭代验证，既保证足够的膨胀做功容积，又控制冷端的余隙容积，减少无效压缩带来的能量损耗；连杆部分采用镂空轻量化设计，在保证结构刚度的前提下降低往复运动件的质量，减少运动过程中的惯性损耗，提升装置的启动灵敏度。安装边界方面，整套装置的外接管路仅需预留加热源的放置空间，无需额外接电或外接气源，放置台面仅需承载整体重量即可，周边预留50mm的散热空间即可满足长时间运行需求，运行过程中无外露高温运动部件，演示场景下的安全冗余充足。在实际实验应用中，可通过调整火焰大小改变热端温度，直观观测转速随温差变化的对应关系，也可在动力输出端加装小型负载，比如微型发电机、小功率指示灯，直观展示热功转换的实际输出效果，

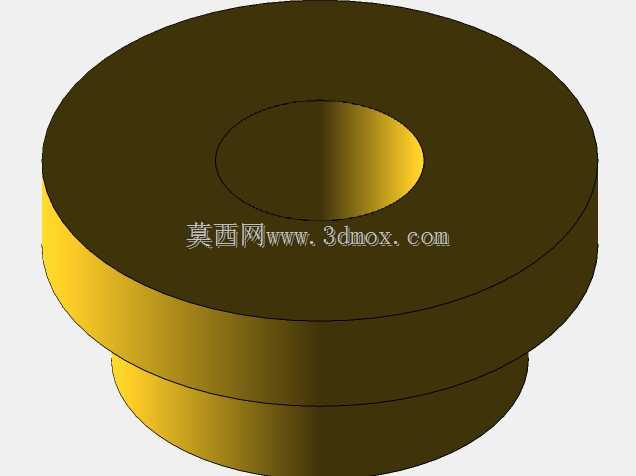

　　相比纯理论讲解，这套实体装置能够让学习者快速建立外燃机工作循环的空间认知，理解曲柄连杆机构将直线往复运动转化为旋转运动的传动逻辑。结构细节上，所有运动副的配合面都做了耐磨处理，气缸内壁与活塞环的配合间隙控制在合理范围，既保证运动时的密封性能，又不会因为间隙过小出现卡滞，曲轴的支撑位采用含油轴承，长期运行无需额外加注润滑油，维护成本极低。加热槽的黄铜材质不仅导热性能优异，同时具备较好的抗高温氧化性能，长期接触火焰也不会出现明显的锈蚀变形，装置的所有金属外露件都做了抛光或电镀处理，既提升了外观质感，也能减少金属表面氧化带来的性能衰减。
