DIP8封装电压比较器带插座结构设计

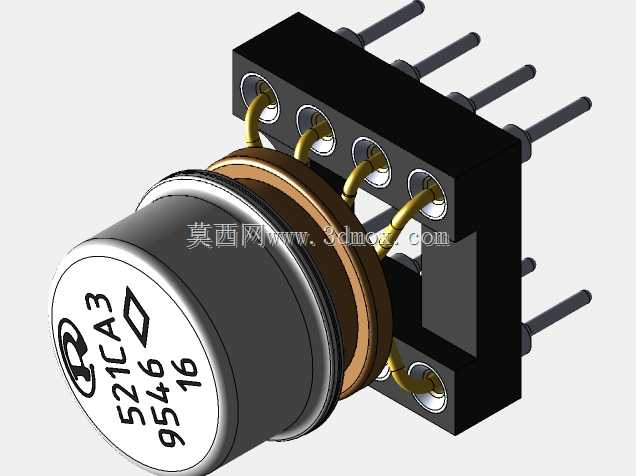

　　在工业控制板卡、模拟信号采集前端、小功率电源保护回路的设计场景中，直插式电压比较器搭配配套IC插座的组合，始终是中小批量试制、实验室原型搭建、高可靠性工控设备里的常见选型方案。这套结构的核心设计逻辑，首先围绕器件的可更换性展开——直插DIP8封装的器件本身引脚间距为2.54mm标准节距，配套的插座采用黑色高温绝缘基座，基座上开设8个对应引脚的通孔，孔内内置镀金接触簧片，簧片通过内部弯折的弹性结构夹紧器件引脚，既保证接触电阻稳定在毫欧级，又能在器件损坏需要更换时，无需拆解焊盘直接拔插替换，避免反复加热焊盘导致的PCB铜箔脱落、基材碳化问题。

　　从安装边界来看，插座本体的引脚长度适配常规1.6mm厚度的FR-4印制板，引脚伸出焊盘的长度控制在1.2-1.5mm区间，刚好满足波峰焊或手工焊的吃锡要求，不会因为引脚过长导致焊接后相邻引脚锡桥短路，也不会因为引脚过短造成焊锡浸润不足的虚焊问题。插座基座的外形尺寸严格匹配DIP8封装的占位尺寸，宽度方向不超过7.62mm，长度方向控制在10.16mm，安装后不会挤占周边0805封装阻容件的布局空间，在PCB布局时可以直接调用标准DIP8封装库完成定位，无需额外调整器件间距。

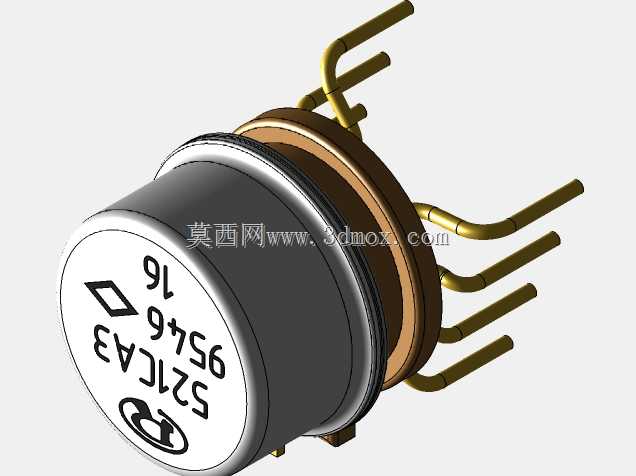

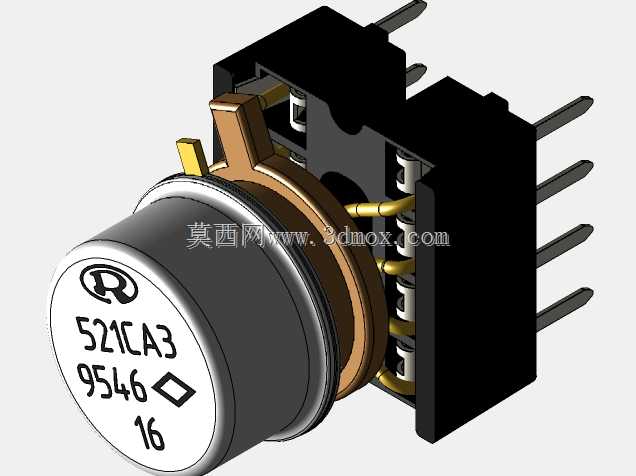

　　器件本体采用金属圆帽封装，顶部丝印清晰标注器件型号与批次标识，金属外壳本身可以起到电磁屏蔽作用，降低工业现场强电磁干扰对比较器阈值判断的影响，避免出现误翻转、输出抖动的问题。器件引脚与插座簧片的连接采用插装导向设计，插座每个插孔的入口处做了0.2mm的倒角导向，器件插入时不需要精准对准孔位，顺着倒角即可顺利滑入接触位，降低手工装配时的引脚弯折概率。内部连接簧片采用铍青铜材质冲压成型，表面做镀金处理，在-40℃到125℃的工作温度区间内，簧片弹性不会出现明显衰减，接触压力保持稳定，能够承受至少50次的反复拔插而不出现接触不良的问题。

　　在实际电路应用中，这类带座的电压比较器通常用于过压检测、欠压锁定、电流阈值判断、波形整形等环节，比如在小型开关电源的输出端，比较器通过分压电阻采集输出电压，当电压超过设定阈值时输出翻转信号，切断后级供电回路保护负载设备；在传感器信号调理回路中，比较器可以将缓慢变化的模拟信号转换为边沿陡峭的数字电平，直接送入MCU的IO口完成信号采集。设计时特意将插座的基座高度设置为3.2mm，器件插入后，器件底部与PCB板面之间保留1mm左右的间隙，既可以避免器件金属外壳与PCB表面的走线意外短路，又能形成空气对流通道，带走器件工作时产生的少量热量，在密闭外壳的设备内也不会出现局部热量堆积的问题。

　　从装配工艺角度考虑，插座的引脚采用方形截面设计，插入PCB安装孔后能够保持自身位置固定，在过波峰焊的过程中不会因为锡流冲击出现浮高、倾斜的问题，焊接后插座基座与PCB板面保持平行，器件插入时不会出现引脚偏斜无法对位的情况。插座两侧的定位凸台刚好卡在PCB丝印的封装轮廓线上，装配时可以通过目视快速判断插座是否安装到位，不需要额外的治具定位，适合小批量多批次的生产装配场景，也方便维修人员在现场排查故障时快速更换器件，缩短设备停机维护的时间。
