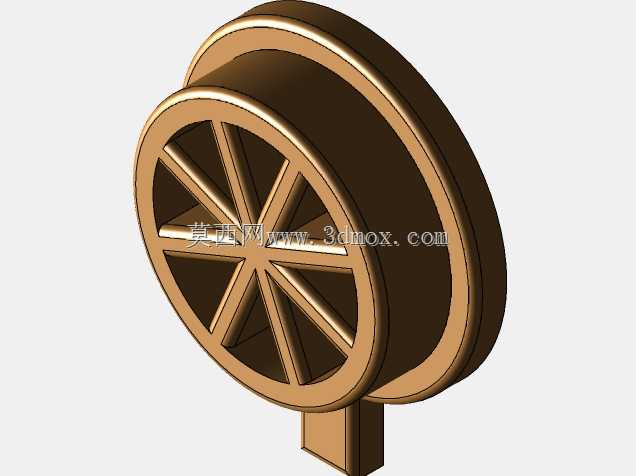

DIP8封装140UD6运算放大器插座结构

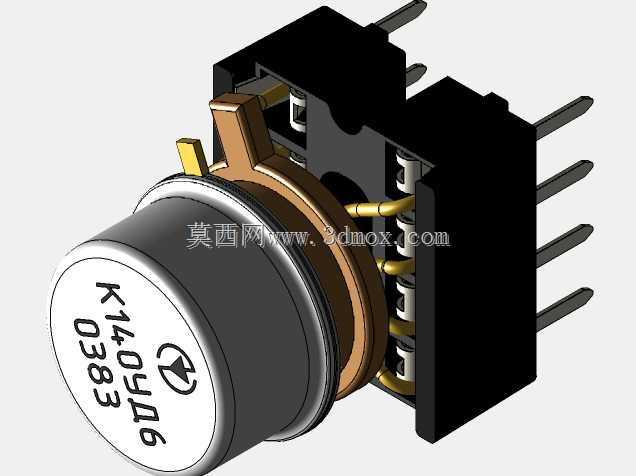

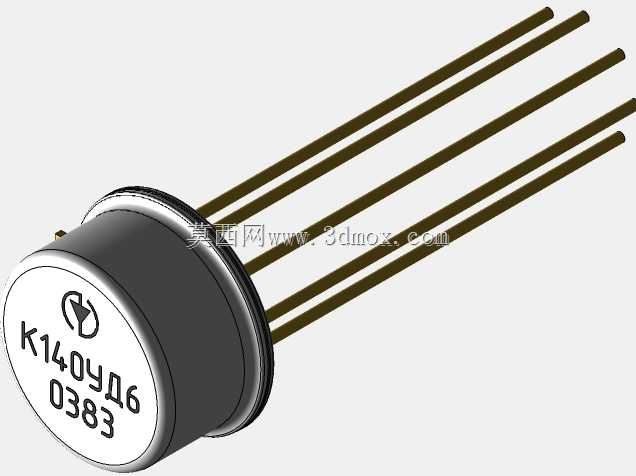

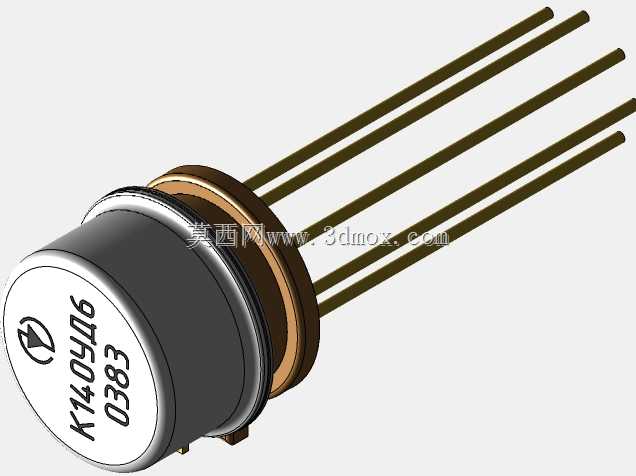

　　在工业控制板卡、模拟信号调理电路、老式军工级电子设备的维修与复刻场景中，金封运算放大器搭配直插插座的组合至今仍有不可替代的应用价值，140UD6作为苏系/俄系经典的金封运算放大器型号，其配套的DIP8间距2.54mm插座，是保障器件可替换性、降低焊接热损伤风险的核心连接部件。这类插座的设计首先要匹配金封运放的引脚出线形态，不同于普通塑封DIP器件的直插硬引脚，140UD6这类金封运放采用软质镀金引线从管座侧方引出，弯折后插入插座孔位，因此插座的接触端不能采用普通直插器件的窄口夹持结构，需要预留足够的引脚插入导向空间，同时保证接触弹片的夹持力既能固定软引线，又不会在插拔过程中造成引线弯折变形。从安装边界来看，这款插座严格遵循标准DIP8封装的尺寸规范，两排引脚的中心间距为7.62mm，同排相邻引脚中心距为2.54mm，适配市面上绝大多数通用PCB板的DIP8封装焊盘，插座本体的塑壳高度控制在6mm以内，金封运放插入后，管座底部与PCB板面的预留间隙为1.2mm，既可以避免焊接后焊锡凸起顶到器件管座，也能为引脚焊接后的助焊剂残留预留清理空间，不会出现积灰导致的引脚间绝缘下降问题。插座的接触件采用锡青铜材质冲压成型，表面做镀金处理，接触电阻控制在10mΩ以内，能够满足模拟小信号传输过程中的低损耗要求，避免接触不良引入的信号噪声，这对于运算放大器这类对信号干扰极其敏感的器件来说尤为关键——哪怕是毫伏级的接触电位差，

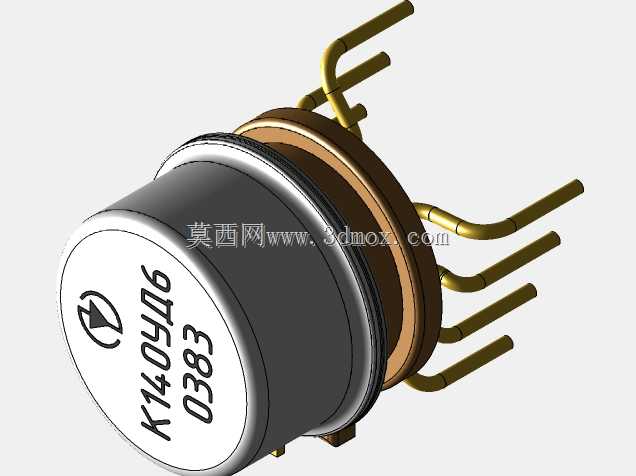

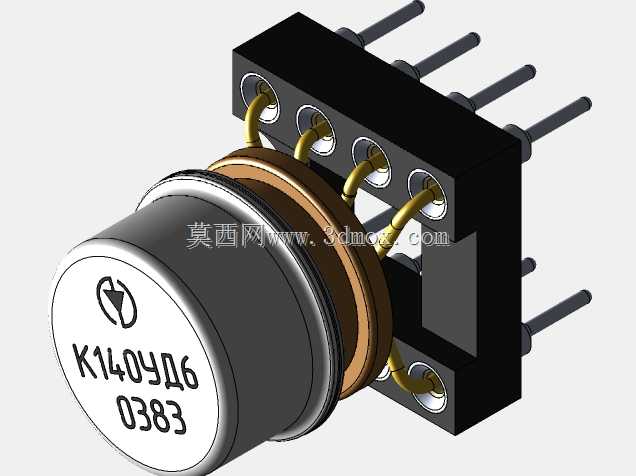

　　都可能导致整个信号调理电路的输出偏移超出设计阈值。在实际电路装配场景中，这类插座的使用逻辑和普通塑封IC插座有明显区别：普通塑封IC插座是为了方便器件更换、避免焊接高温损坏器件，而金封运放配套的插座还要兼顾软引脚的定位作用，金封运放的软引线在出厂时的弯折角度存在一定公差，插座的每个插孔入口都做了0.3mm的倒角导向，即使引线存在±0.2mm的位置偏差，也能顺利插入孔位，不需要装配人员手动调整引线角度，大幅降低了装配过程中引线折断的风险。从结构设计的细节来看，插座的塑壳采用黑色电木材质注塑成型，耐焊接温度达到260℃持续10秒不形变，能够适配波峰焊、手工烙铁焊等多种焊接工艺，塑壳上的每个插孔之间都设计了隔离筋，

　　防止相邻插孔的接触弹片在多次插拔后出现形变偏移导致短路，插座的定位柱设计在塑壳底部的对角位置，直径1.5mm，插入PCB对应的定位孔后，可以在焊接过程中避免插座偏移，保证所有引脚与焊盘的对中度。在老设备维修场景中，很多老式苏系模拟设备采用的140UD6运放直接焊接在PCB上，长期使用后器件老化需要更换时，拆焊过程很容易造成PCB焊盘脱落，使用这款配套插座进行改装更换，只需要一次拆焊清理焊盘后将插座焊接固定，后续更换运放直接插拔即可，不需要再次加热PCB，大幅延长了老旧电路板的使用寿命。在高校电子实验室的模拟电路教学场景中，这类插座搭配金封运放的组合也经常被使用，学生做实验过程中需要频繁更换不同型号的运放对比参数，

　　插座的插拔寿命达到500次以上，完全满足教学场景的反复使用需求，同时软引脚的接触设计不会因为学生的不规范插拔操作导致器件引脚损坏。需要注意的是，这类插座在布局时需要在器件周围预留至少3mm的操作空间，因为金封运放的管帽直径达到9mm左右，比普通塑封DIP8器件的宽度大，如果周边布局的元件过高或者距离过近，会导致插拔运放时没有操作空间，甚至磕碰周边元件造成损坏。另外插座的焊接引脚长度为3.2mm，适配1.6mm厚度的标准FR4 PCB，焊接后引脚露出PCB背面的长度控制在1mm左右，不会因为引脚过长导致背面焊接后与其他结构件短路。在高可靠性要求的工业场景中，这类插座的接触弹片还做了防氧化处理，在-40℃到85℃的工作温度范围内，接触电阻的变化率不超过5%，能够满足户外工业设备、轨道交通车载设备的宽温工作要求，不会因为温度循环导致接触松动。
