1NT251型SIM14封装NPN晶体管结构

　　在工业控制板卡、消费电子主板、车载电子模块的电路设计环节，表面贴装型晶体管是板级电路里承担信号放大、开关通断控制的核心分立器件，这款1NT251 SIM14 P1.25节距的NPN晶体管，就是针对高密度板卡布局场景设计的小功率半导体器件。做板级结构设计的时候，首先要卡准的就是器件的安装边界，这款器件采用14引脚翼形贴片封装，引脚节距为1.25mm，封装本体的长宽尺寸适配常规SMT贴片机的吸嘴拾取范围，引脚的成型弧度经过标准化设计，过回流焊的时候能保证每个引脚的焊盘浸润一致性，避免出现虚焊、连锡的工艺问题。

　　从实际电路用途来看，这款四组NPN管芯集成的晶体管，单组管芯可以承担小信号的前置放大，比如传感器输出的毫伏级信号调理，也可以工作在开关状态下驱动小功率负载，比如板载指示灯、小型继电器线圈的通断控制，相比单管分立布局的方案，集成式的封装能大幅减少板卡占用面积，在便携类电子产品、紧凑型工业IO模块的设计里，这类集成多管芯的贴片器件能有效压缩PCB布线空间，提升板卡的集成度。

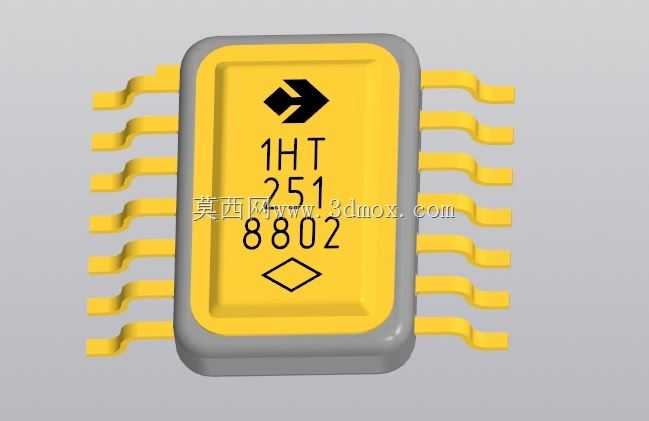

　　建模的时候首先要还原的是封装的外形公差，本体的塑封部分边角做了微小的脱模倒角，引脚的折弯角度严格按照JEDEC相关封装标准设定，每个引脚的宽度、厚度以及伸出本体的长度，都要和实际量产器件的尺寸保持一致，这样在做PCB器件封装匹配、结构干涉检查的时候，才能准确模拟器件贴装后的实际状态，避免出现设计阶段预留空间不足，导致贴装后器件和周边结构件、接插件产生干涉的问题。器件顶面的标识区域做了轻微的凹陷设计，丝印的标识位置、方向都和实物一致，其中引脚1的定位标识在本体左下角，做SMT贴片编程的时候可以通过这个标识确认器件的贴装方向，避免反向贴装导致的电路功能失效。

　　在做整机结构的热设计校核时，这类小功率晶体管的工作温升不高，常规自然对流散热即可满足工作要求，建模时保留了塑封本体的实际厚度，在做板卡热仿真的时候可以准确还原器件的热阻参数，不需要额外添加散热结构。引脚的共面度是这类贴片器件的关键工艺参数，建模时所有引脚的底面处于同一基准平面，和PCB焊盘表面完全贴合，能准确模拟焊锡厚度对焊接强度的影响，在做板级可靠性仿真的时候，可以基于这个模型评估温度循环、振动工况下引脚的疲劳寿命。

　　很多刚接触板级结构设计的工程师容易忽略贴片器件的引脚成型细节，这款器件的翼形引脚在靠近本体的位置有一个向上的微弯，再水平延伸出焊接段，这个结构设计一方面可以缓冲PCB和器件本体因为热膨胀系数不同产生的应力，避免温度变化时引脚被拉断，另一方面也能让焊锡在引脚和焊盘之间形成良好的弯月面，提升焊接的可靠性。在做三维布局的时候，器件周边要预留足够的维修空间，尤其是引脚两侧要留出烙铁头操作的位置，方便后期返修的时候拆卸更换器件，不能因为追求高密度布局把器件周边塞得太满，导致后期维修困难。

　　另外这款器件的封装尺寸和同系列其他型号的SIM14封装器件保持通用，在做电路方案迭代的时候，如果需要更换同封装不同参数的晶体管，不需要修改PCB封装和结构预留空间，能大幅缩短产品改型的设计周期，减少模具、钢网的改造成本。在做整机的跌落仿真时，这个准确的三维模型可以模拟器件在冲击工况下的受力情况，评估引脚的抗冲击能力，确认器件不会因为跌落冲击出现引脚脱焊、本体开裂的问题，提升产品的环境适应性。
