PLCC44直插式电路板焊接插座结构

　　做了十几年消费类工控板卡结构设计，PLCC封装的器件插座选型从来都是板级布局里容易被忽略但出问题最多的环节，这次拆解建模的这款44引脚THT插座，是早年工控主板、老式通讯接口板上用得极多的接插件，很多刚入行的结构工程师画封装时只看 datasheet 上的引脚间距，忽略插座本体的安装干涉和焊接工艺要求，投板回来要么插不上器件，要么波峰焊后连锡，要么外壳和周边电解电容、散热片顶死，返工成本极高。

　　先从实际应用场景说，这类插座主要用来承载PLCC44封装的MCU、可编程逻辑器件、老式存储芯片，早年的工业控制板、数控设备接口板、老式通讯终端主板上，因为PLCC封装的芯片直接焊接返修难度极大，用插座转接可以方便后期程序烧写、故障芯片更换，不用拆焊整块主板，在维修场景下的实用性远高于直接贴片焊接。尤其是车间里的老旧数控设备，很多主控板用的就是这类插座，设备运行十几年后芯片程序跑飞或者引脚氧化，直接拔插更换芯片就能修复，不用整板更换，这也是这类THT插座至今还在存量设备维修市场有需求的核心原因。

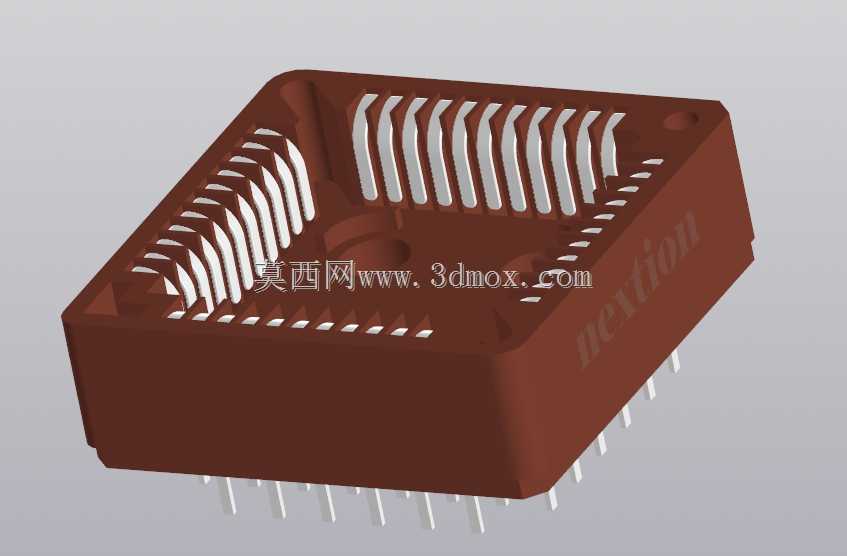

　　从产品功能特性来看，这款插座采用棕色高温绝缘塑壳作为主体基材，耐波峰焊260摄氏度高温不会变形，内部44个接触弹片采用磷青铜镀锡工艺，插拔寿命能满足至少50次的芯片拔插需求，接触电阻控制在毫欧级，不会因为接触不良导致信号传输中断。插座本体四周设计有定位凸台和导向斜角，芯片插入时不用刻意对准每一个引脚，顺着导向槽就能顺利滑入，不会出现引脚插歪弯折的情况，这一点在手工装配场景下非常实用，产线工人不用借助放大镜就能完成芯片安装，能大幅提升装配效率。

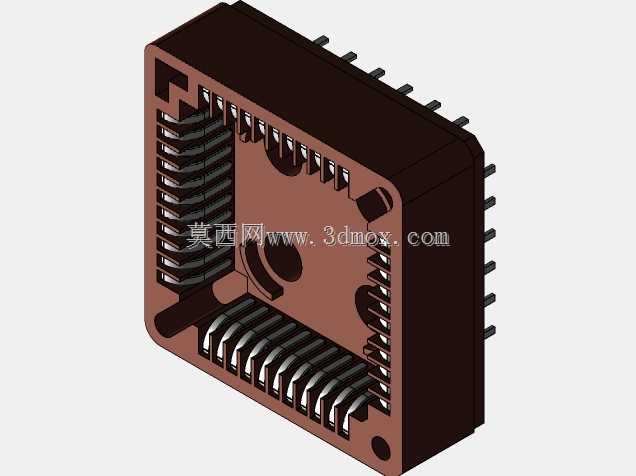

　　设计思路上，这款插座的引脚采用1.27mm间距的直插排布，对应PCB板上的安装孔也是1.27mm网格对齐，而插座本体的安装固定脚间距是2.54mm，刚好适配标准万能板、洞洞板的孔距，不管是批量量产的PCB还是手工打样的验证板都能直接安装。塑壳内部设计有芯片承托凸台，PLCC芯片插入后底部不会直接接触PCB板面，预留了0.8mm左右的散热间隙，芯片工作时产生的热量可以通过间隙散出，不会因为热量堆积导致塑壳软化变形。接触弹片的设计采用悬臂梁结构，每个弹片的接触点都有向内的预紧力，芯片引脚插入后能牢牢卡住，即使设备有振动冲击也不会出现松脱接触不良的问题，这一点在工业现场有振动的设备上尤为重要，很多设备运行时的持续振动会让无预紧力的接插件出现瞬断，导致设备死机复位。

　　再说到外形尺寸与安装边界，这款插座的本体外形是正方形结构，塑壳外部尺寸要比PLCC44芯片本体大出3mm左右，布局时周边器件要至少预留2mm的安全间隙，尤其是高度方向，插座本体加上插入芯片后的总高度大概在10mm左右，上方不能布置过高的散热片或者结构件，否则会压到芯片导致引脚接触不良。直插引脚的长度是3.2mm，刚好穿透1.6mm标准厚度的PCB板，过波峰焊时引脚露出焊盘1.5mm左右，焊锡爬升高度刚好能满足焊接强度要求，不会因为引脚过长导致焊锡桥接连锡。插座的两个对角位置设计有塑料定位柱，对应PCB上的两个定位孔，安装时先把定位柱插入孔位再焊接引脚，不会出现焊接偏移的问题，比无定位柱的插座装配精度高很多。

　　实际选型建模时要特别注意，这类插座的塑壳有不同耐温等级，普通民用级的塑壳耐温只有220摄氏度，过波峰焊时容易出现塑壳融化、引脚移位的问题，工业级的这款采用的是高温尼龙材质，能承受两次波峰焊的高温冲击不会变形。另外弹片的镀层也有区别，镀锡的弹片适合普通室内环境使用，如果是在潮湿、有盐雾的户外设备场景，需要选镀金弹片的版本，防止长期使用后弹片氧化导致接触电阻变大。很多工程师建模时只画外形不做内部弹片的细节，做装配干涉检查时就发现不了芯片插入后的间隙问题，实际装配时就会出现芯片插不到位的情况，所以建模时必须把内部弹片的位置、承托凸台的高度都做准确，才能给PCB布局提供准确的参考边界。

　　从板级布局的角度来说，这类THT插座要尽量布置在PCB的边缘位置，方便后期芯片拔插，不要布置在板卡中间被其他高大器件包围的位置，否则维修时拔芯片要用专用起拔器，操作空间不够很容易把塑壳撬坏。另外插座下方的PCB区域尽量不要布置走线，尤其是高压走线，因为插座和PCB之间的间隙很小，如果有焊锡渣或者灰尘堆积，容易出现绝缘下降的问题，高压走线要避开插座下方区域，至少保持3mm以上的安全距离。焊接时要注意波峰焊的温度曲线，预热区温度不要超过150摄氏度，焊接时间控制在3秒以内，避免高温长时间作用导致塑壳变形，弹片失去弹性。
