PLCC44转DIP40电路转接适配器结构设计

　　在电子电路原型验证、老旧芯片适配调试、教学实验平台搭建这类场景里，不同封装芯片的引脚适配一直是硬件工程师绕不开的实际问题，PLCC封装的芯片因为采用四边引脚J型弯折设计，占板面积比同引脚数的DIP封装更小，在早年的工控板、老式计算机外设板卡上应用极广，但这类封装无法直接插入标准2.54mm间距的DIP面包板、通用万能焊接板或者传统DIP编程插座，这就需要专门的转接结构来完成引脚定义的映射与物理尺寸的匹配，本次设计的PLCC44至DIP40转接适配器就是针对这类需求完成的结构方案。

　　从实际使用场景出发，这类转接座最常出现在芯片编程烧录工位、高校电子实验室的原型验证台、老旧工控板维修的备件适配场景里：不少早期Z80系列处理器、部分存储芯片、可编程逻辑器件采用PLCC44封装，而市面上通用的编程器大多标配DIP40规格的锁紧插座，维修和开发人员不需要额外采购专用PLCC烧录座，通过这个转接板就能直接把PLCC44芯片的引脚映射到标准DIP40的引脚定义上，直接插入现有烧录设备完成程序读写，也能在面包板上搭建临时测试电路时，把表贴式的PLCC芯片转换成直插结构，方便跳线连接和信号测量。

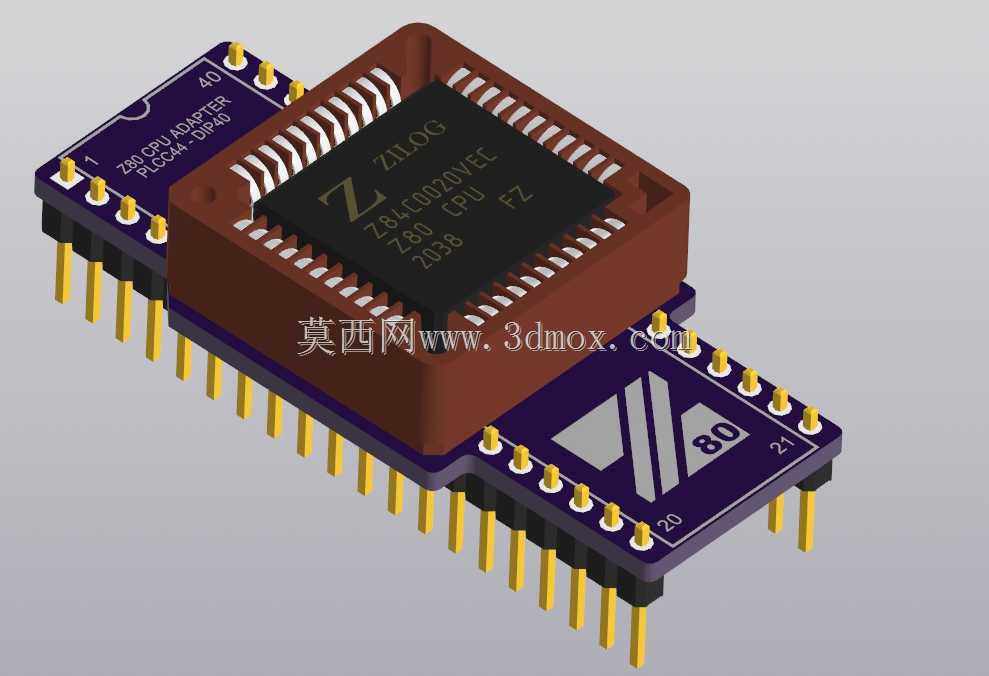

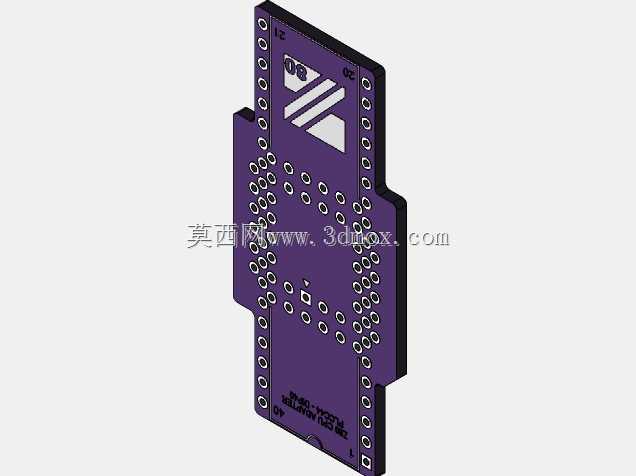

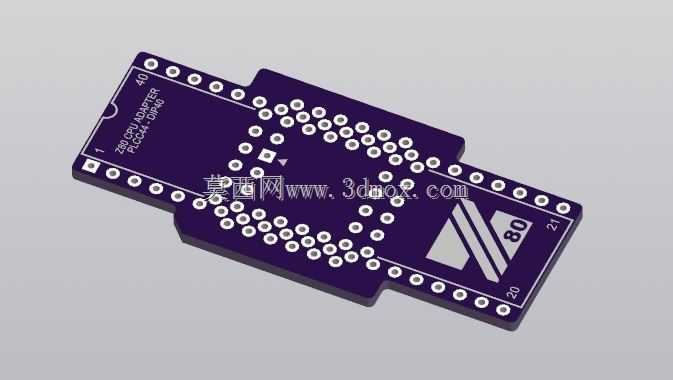

　　设计过程中首先要解决的是引脚间距的匹配问题，PLCC44封装的引脚间距为1.27mm，而目标DIP40的引脚间距是标准2.54mm，板体的布线需要完成两种间距引脚的电气连接，同时要保证信号路径尽可能短，减少高频信号下的传输干扰。物理结构上，板体采用异形PCB轮廓设计，中间区域预留PLCC44芯片的安装位，四周对应PLCC封装的44个引脚位置布置焊盘，用来焊接PLCC插座或者直接焊接芯片，板体两侧延伸出的直插引脚严格对齐DIP40的2.54mm间距标准，每排20个引脚，两排引脚的跨距严格符合DIP40封装的600mil标准宽度，保证能顺利插入标准DIP40插座、面包板或者万能板的对应孔位，不会出现插装干涉。

　　安装边界的处理上，板体的整体厚度控制在1.6mm标准PCB厚度，表面焊盘做沉金处理提升焊接可靠性和反复插拔的耐磨性，PLCC芯片安装位的中心预留定位标记，方便芯片安装时对齐1脚位置，避免插反烧坏芯片；DIP侧的引脚伸出板体长度控制在3.2mm，既保证插入插座后的接触可靠性，又不会因为引脚过长导致相邻引脚短路。板体上的丝印标注清晰标注了两侧引脚的序号，还有1脚定位标识，在实际调试时能快速核对引脚定义，减少接线错误。

　　功能特性上，这个转接结构不需要额外的有源器件，纯物理布线完成引脚映射，本身不会引入额外的信号延迟或者电源压降，能适配所有符合JEDEC标准的PLCC44封装芯片，只要引脚定义匹配DIP40的对应接线逻辑，就能完成直插转接，不需要对原有测试设备或者电路板做任何改装。在维修场景里，遇到板载PLCC44芯片损坏但手头只有DIP40封装同功能芯片的情况，也可以反向使用这个转接板，把DIP芯片焊接在对应引脚位置，替换原有PLCC封装的芯片，降低备件采购的等待时间。

　　设计时还考虑了反复使用的耐用性，板体选用FR-4环氧玻璃布基板材质，耐温性能满足波峰焊和手工焊接的温度要求，焊盘做加大处理，多次焊接或者插拔插座也不会出现焊盘脱落的问题；板体边缘做圆角处理，避免拿取时划手，整体轮廓没有突出的尖锐结构，在工具箱里存放时也不会刮伤其他器材。实际测试中，这个转接结构既能配合锁紧插座完成芯片烧录，也能直接焊接在定制电路板上，作为PLCC芯片的直插转换接口，适配不同的安装需求，不需要额外定制专用的封装底座，大幅降低小批量试制阶段的配件成本。
