直插八脚低输入电流运算放大器封装结构

　　在工业控制板卡、精密信号采集前端、小功率音频调理电路、实验室测试仪器的PCB设计环节里，直插式八脚运算放大器的封装选型直接决定了板卡焊接良率、后期维修便利性以及信号链路的抗干扰表现，这款140UD608对应的DIP8封装结构，完全适配双列直插通孔焊接的工艺要求，引脚间距2.54mm的标准节距，既可以兼容手工焊接的操作空间，也能适配波峰焊的载具定位要求，不需要额外定制特殊钢网或者焊接治具，对于小批量试制的研发板卡来说，能大幅缩短打样到调试的周期。

　　从实际电路功能来看，这款运算放大器本身自带内部校正网络，不需要外部额外搭配补偿电容，就能在单位增益下保持稳定工作，低输入电流的特性让它可以适配高阻抗信号源的采集场景，比如光电二极管输出的微电流信号、压电传感器的高内阻输出信号，都能直接接入输入端完成信号放大，不会因为输入偏置电流过大导致信号源负载过重，出现测量值漂移的问题。封装结构设计上，黑色环氧塑封本体完全包裹内部的硅片与键合引线，引脚采用可伐合金材质镀锡处理，既保证了引脚的机械强度，在多次插拔维修的时候不会出现引脚弯折断裂的问题，也能让焊锡在引脚表面的浸润性达到焊接工艺要求，减少虚焊、假焊的不良率。

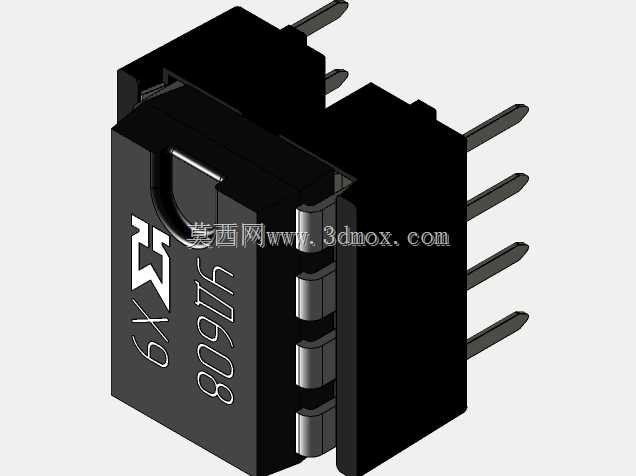

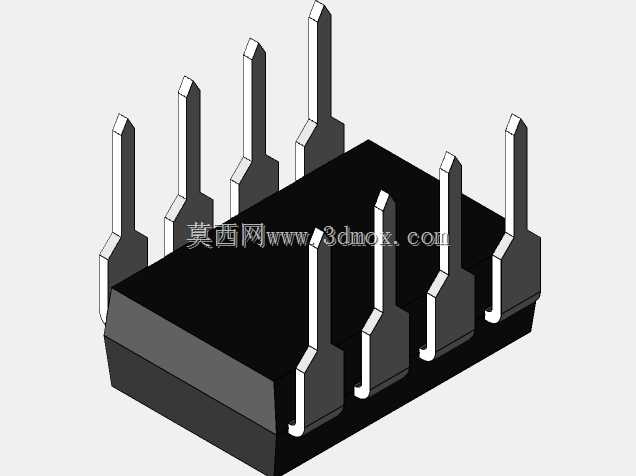

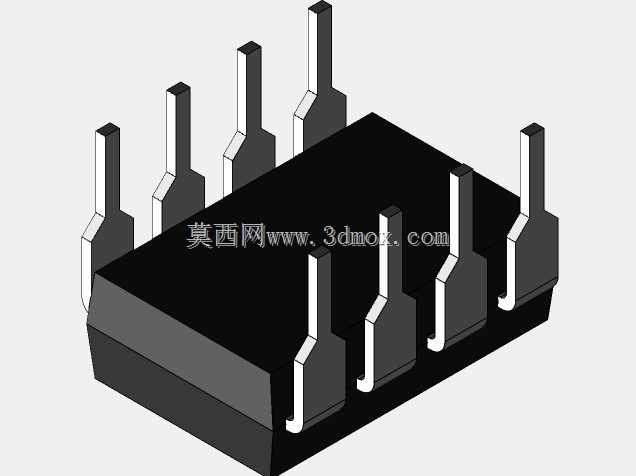

　　安装边界方面，这款DIP8封装的两排引脚中心距为7.62mm，单排引脚相邻中心距2.54mm，塑封本体的宽度在6.3mm左右，长度在9.2mm左右，引脚伸出塑封本体的长度为3.3mm左右，在PCB布局的时候，只需要按照标准DIP8封装的焊盘尺寸绘制，焊盘外径1.5mm、内径0.8mm就能满足焊接要求，本体周围预留0.5mm的安全间距，就不会和周边的阻容元件出现装配干涉。如果是搭配IC插座使用，插座的安装高度在7.5mm左右，设计板卡堆叠间距的时候，需要预留至少8mm的垂直空间，避免上层板卡压碰到元件本体。

　　在实际的电路调试场景里，这种直插封装的元件相比贴片封装，更方便研发阶段的元件更换调试，不需要使用热风枪加热拆卸，只用普通电烙铁就能快速完成元件替换，对于需要反复更换运放型号对比参数的测试环节来说，能节省大量的调试时间。同时塑封本体的表面平整，可以方便地粘贴元件标号标签，在后期设备维护的时候，维修人员可以快速识别元件型号，不需要对照丝印层反查BOM表。引脚的成型角度经过标准化设计，在插入PCB通孔的时候，引脚的导向段可以顺利对准焊盘孔，不会出现引脚顶到PCB表面无法插装的问题，即使是手工插装的生产线，也能保持较高的插装效率。

　　从结构可靠性角度来看，环氧塑封材料的耐温范围可以覆盖工业级设备的工作温度要求，在-40℃到85℃的工作环境里，塑封本体不会出现开裂、形变的问题，引脚和塑封本体的结合处可以承受5N以上的引脚拉力，满足运输、安装过程中的机械应力要求，不会因为轻微的外力拉扯就出现引脚脱落的故障。内部的键合引线采用金丝球焊工艺，连接硅片引脚和外部引脚框架，接触电阻控制在毫欧级别，不会因为连接电阻过大引入额外的信号噪声，对于微弱信号放大的电路来说，这一点尤为重要，能有效降低信号链路的本底噪声，提升整个采集系统的信噪比。
