传动系统用齿轮箱端盖结构设计

　　在各类动力传动设备的齿轮箱总成中，箱盖作为核心的密封与承载配套部件，直接决定了箱体内部齿轮啮合副、润滑腔体的封闭可靠性，同时承担着外部附属部件的安装定位功能。这款齿轮箱盖的结构设计完全围绕实际装配场景展开，没有冗余的造型设计，每一处结构特征都对应明确的工程需求。从实际应用场景来看，这类箱盖多用于中小功率的开式或半开式齿轮传动单元，常见于小型输送设备的动力端、轻工机械的传动箱、农用机具的减速单元等场景，这类场景下齿轮箱不需要承受超大冲击载荷，但对安装定位精度、密封贴合度、附属部件的集成安装能力有明确要求。

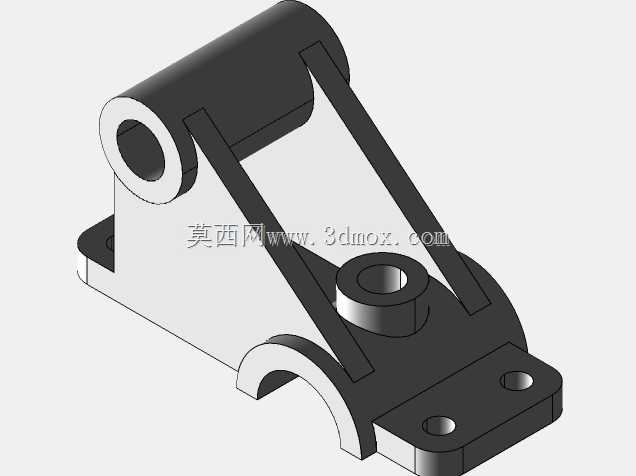

　　从功能特性上看，该箱盖主体采用一体化铸造成型后机加工的工艺思路设计，主体底座为带安装孔的平板结构，两个对称布置的通孔用于将箱盖整体固定在齿轮箱箱体的结合面上，孔位的位置度公差设计控制在0.1mm以内，保证装配后结合面不会出现错位导致的密封失效。底座上方延伸出的斜向支撑筋结构，并非单纯的加强结构，其上端的同轴筒状结构是用于安装输入轴端的轴承座支撑位，筒体内孔的尺寸按照标准深沟球轴承的外圈配合公差设计，可直接压装对应规格的轴承，不需要额外加装轴承座附件，减少了装配环节的零件数量。斜向筋的设计一方面将上端轴承座的载荷直接传递到底座安装面，避免悬臂结构带来的应力集中，另一方面筋板之间留出的空腔刚好可以避让齿轮箱内高速转动的齿轮齿顶圆，不会出现运动干涉。

　　在箱体结合面的位置，设计有半圆弧的凹止口结构，这个结构是和箱体本体的凸止口配合定位的，装配时止口配合可以快速实现箱盖与箱体的同轴定位，不需要反复调整位置，同时止口结构可以在结合面形成迷宫式密封路径，配合密封垫片使用时，能有效避免箱体内润滑油从结合面渗漏。底座上方凸起的带孔圆柱凸台，是用于安装透气塞或者油位检测部件的接口，凸台内孔设计有标准管螺纹，可以直接拧入对应规格的标准件，不需要后续二次加工。

　　从安装边界尺寸来看，该箱盖的整体安装轮廓完全适配对应规格齿轮箱的箱体端面，底座两个安装孔的中心距按照箱体的原有安装螺孔位置匹配设计，上端轴承座筒的中心高度与箱体内输入轴的中心高完全一致，保证装配后轴承与轴的同轴度符合要求。设计过程中特意对所有转角位置做了铸造圆角处理，避免铸造过程中出现应力集中导致的铸件开裂，同时所有机加工面都预留了合理的加工余量，非加工面保持铸造毛坯面即可，不需要额外处理，平衡了加工成本与使用性能。

　　在实际选型适配时，需要注意该箱盖适配的齿轮箱传动比范围、输入轴的轴径尺寸与上端筒体内径的匹配性，同时确认安装孔位的中心距与现有箱体的螺孔位置一致，避免出现装配错位。这类一体化结构的箱盖相比分体式装配的轴承座加端盖结构，整体刚性更好，装配工序更少，在批量应用的小型传动设备中能有效降低装配工时，同时减少密封失效的风险点，因为分体结构每多一个结合面就多一个渗漏的可能，一体化设计将轴承支撑与箱盖功能集成在一起，结合面数量更少，密封可靠性更高。另外设计时考虑到润滑需求，在箱盖内侧对应齿轮啮合的位置预留了回油槽的结构空间，齿轮转动带起的润滑油飞溅到箱盖内壁后，可以顺着回油槽流回箱体油池，不会在结合面位置积存导致渗漏。
