内燃机用带环槽活塞结构三维数模

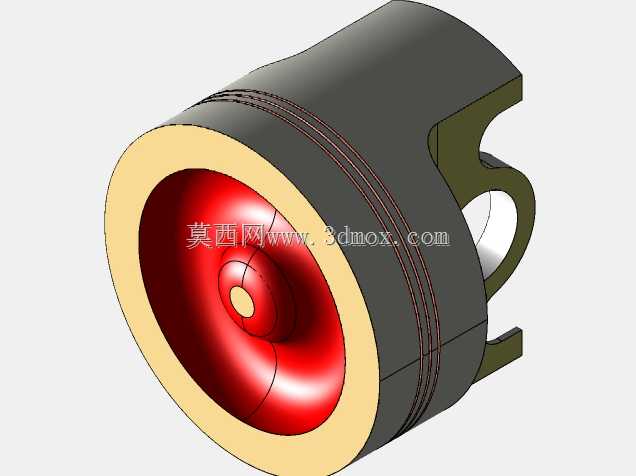

　　这款活塞结构主要适配中小排量往复式内燃机的动力输出场景，是发动机曲柄连杆机构中完成能量转换的核心承压部件，日常工作中需要承接燃烧室燃气爆发的高压冲击力，通过活塞销将往复直线运动传递给连杆，最终转换为曲轴的旋转扭矩输出，同时配合活塞环完成燃烧室密封、缸壁热量传导以及机油刮除的核心功能。从结构设计逻辑来看，活塞头部采用了内凹式燃烧室造型，凹坑的曲面弧度经过匹配气道滚流方向的优化，能够在压缩行程末期引导混合气形成合理的湍流强度，提升点火后的火焰传播速度，减少爆震倾向；头部外侧加工有三道环槽，上两道为气环安装位，槽宽尺寸匹配对应规格的矩形气环，环槽侧隙控制在合理范围，既保证气环能够随缸壁形变做径向浮动，又避免侧隙过大导致泵油效应加剧，

　　最下方一道为油环安装位，槽底设计有均匀分布的回油孔，能够将油环从缸壁刮下的多余机油导回曲轴箱，避免机油窜入燃烧室参与燃烧。活塞裙部采用了变椭圆中凸型线设计，冷态下裙部截面为长轴垂直于活塞销方向的椭圆，工作状态下受热膨胀后裙部会趋近正圆，保证和气缸壁的贴合面积均匀，避免局部应力集中导致拉缸；裙部表面的型线沿活塞轴向呈中间微凸的桶形，能够在活塞换向时形成楔形油膜，降低裙部和缸壁的敲击噪声与摩擦损耗。活塞销座采用了楔形加强结构，从销孔位置向活塞头部顶面延伸出加强筋，分散燃气压力作用在销座位置的集中应力，销孔内部设计有卡簧槽，用于安装活塞销卡簧限制活塞销的轴向窜动，避免销端脱出刮伤气缸壁。从安装边界来看，活塞的总高度、裙部外径、

　　环槽位置尺寸、销孔内径以及销座跨距都严格匹配对应排量发动机的气缸、连杆小头尺寸，装配时需要注意活塞顶部燃烧室凹坑的朝向，必须和发动机喷油器、进排气门的位置对应，避免气门运动干涉；活塞和气缸壁的配合间隙按照热膨胀量预留，保证发动机达到工作温度后活塞不会在缸内卡滞，同时冷启动时也不会因为间隙过大产生明显敲缸。在实际工程应用中，这类活塞结构除了传统车用汽油机、柴油机之外，也可适配小型通用动力机械，比如小型发电机组、园林机械动力、摩托艇动力的往复式内燃机，设计过程中需要重点考量不同工况下的热负荷承载能力，活塞顶部的厚度经过热传导仿真优化，能够将燃烧室的热量通过活塞环快速传递到缸壁冷却液侧，避免顶部温度过高导致材料强度下降；销座位置的应力分布经过有限元校核，在最高爆发压力工况下不会出现应力超出材料屈服极限的情况，裙部的型线设计也经过运动学仿真验证，在整个往复行程中都能保持良好的润滑状态，降低整机的机械摩擦损失。
