机加工手动夹紧台式虎钳结构设计

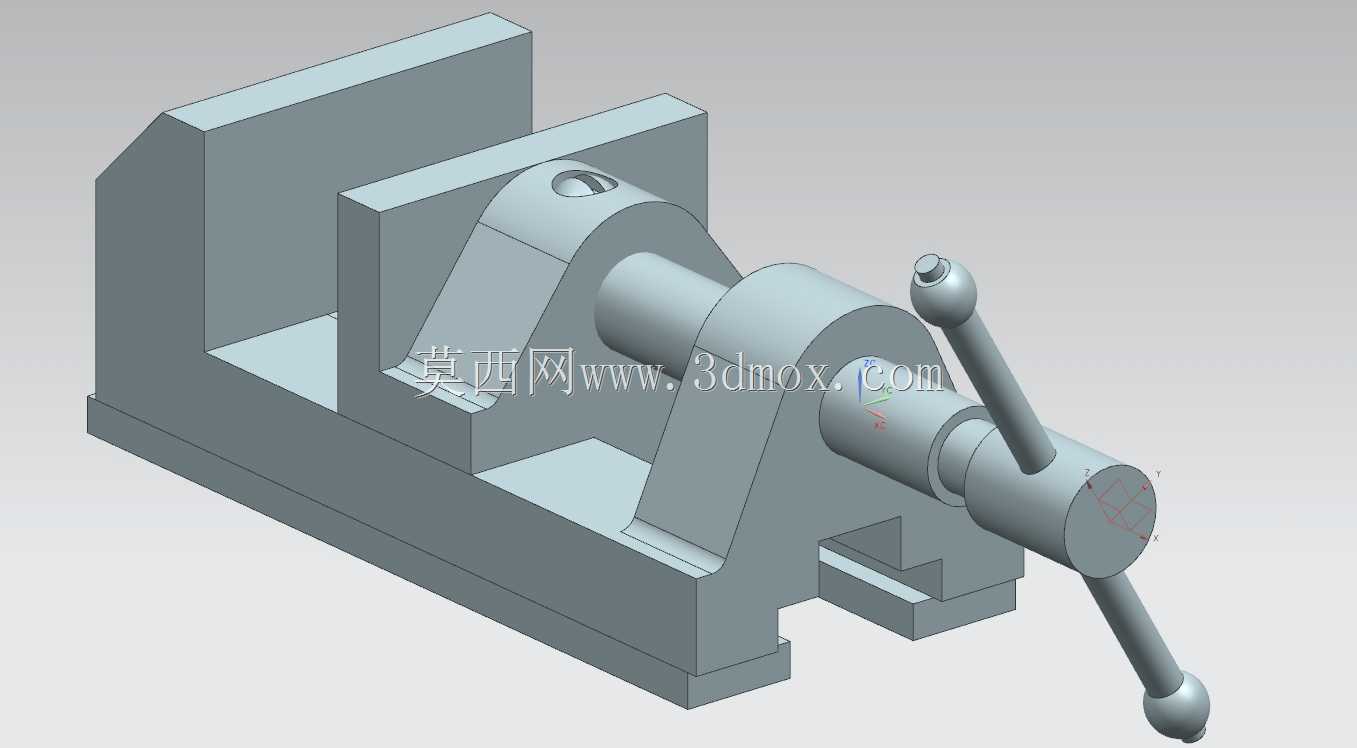

　　这款手动台式虎钳是面向钳工装配、小型零件铣削、钻孔、打磨工序设计的通用夹紧工装，整体采用铸铁基体的结构思路，固定钳身与底座一体化铸造成型，可直接通过底座的安装槽配合T型螺栓固定在钳工台、铣床工作台或者钻床工作面上，安装时需预留钳身全行程的前后操作空间，避免钳口伸出后超出工作台边缘引发装夹失稳。从功能逻辑上看，该虎钳依靠丝杠副的螺旋增力结构实现夹紧动作，活动钳身通过导轨副与固定钳身配合，导轨采用燕尾式结构设计，相比平导轨拥有更好的侧向抗倾覆能力，在承受钻削轴向力、铣削侧向冲击力时不会出现钳身上抬或者侧偏的问题。丝杠末端配置了球头手柄，操作时可通过单手扳动手柄实现快速进给，接近工件夹紧位置时可借助杠杆力臂施加足够的夹紧力矩，

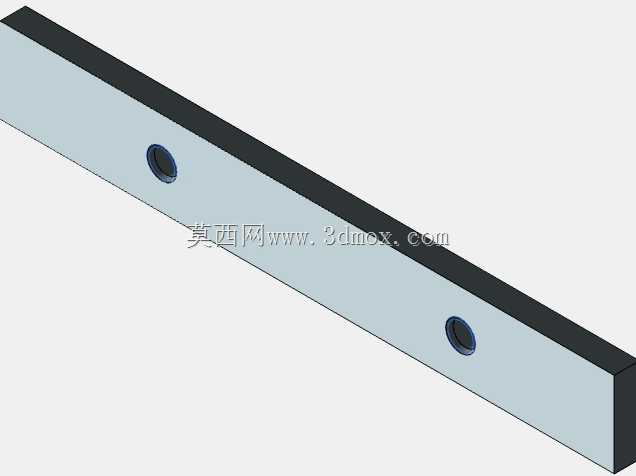

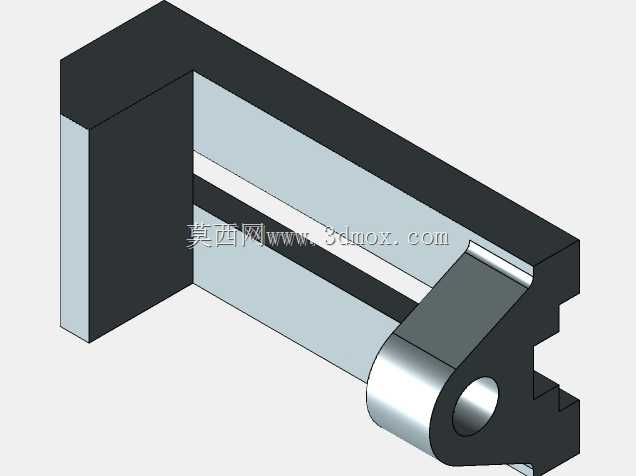

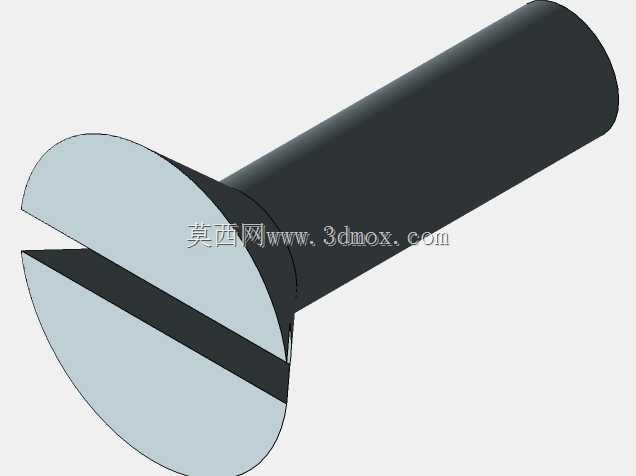

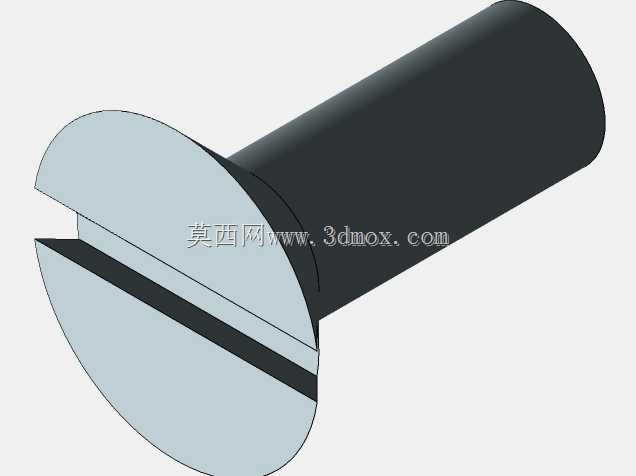

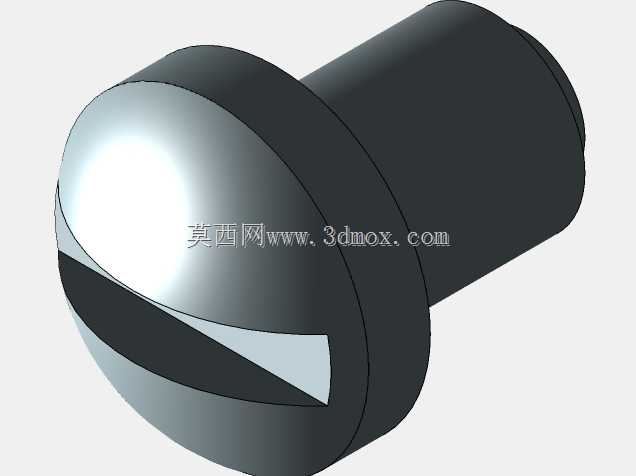

　　无需额外加力套管即可满足常规黑色金属、有色金属小型零件的夹紧需求，钳口位置预留了可更换钳口板的安装螺孔，可根据加工需求更换光面钳口、齿面钳口或者V型钳口，适配方形零件、轴类零件等不同外形工件的装夹。在实际生产场景中，这类虎钳的应用覆盖了多个环节：钳工工位上用来夹持工件完成锉削、錾削、装配攻丝等手工操作，小型台式钻床上用来固定待钻孔的板件、型材零件，教学实训场景中作为工装夹具基础件供学员练习夹具装夹找正、零件划线定位等操作，甚至在小型维修站点也可用来夹持小型五金件完成拆卸、焊接、打磨作业。设计过程中重点考虑了操作便利性与结构刚性的平衡：固定钳身的后部设置了加强筋结构，从底座延伸至固定钳口背部，可将夹紧力、切削力直接传导至安装底座，

　　避免钳身受力变形；丝杠与活动钳身的连接采用了浮动式结构，允许丝杠在转动过程中存在微小的角度偏移，抵消导轨加工误差带来的运动卡滞问题，保证活动钳身全程进给顺畅无卡顿；手柄采用倾斜式布置，操作时不会与钳身、工作台发生干涉，最大转动角度下手柄末端距离钳身顶面留有足够的操作间隙，不会夹伤操作人员手部。从安装边界来看，该虎钳底座的安装孔距适配常规钳工台的T型槽间距，安装后钳口高度距离工作台面约150mm，符合人工操作的人机工程学高度，操作人员站立操作时手臂自然弯曲即可触及手柄，无需过度弯腰或者抬臂；活动钳身的最大张开行程可覆盖150mm宽度以内的零件装夹，钳口深度约50mm，可满足大部分小型机加工零件、五金配件的装夹需求，

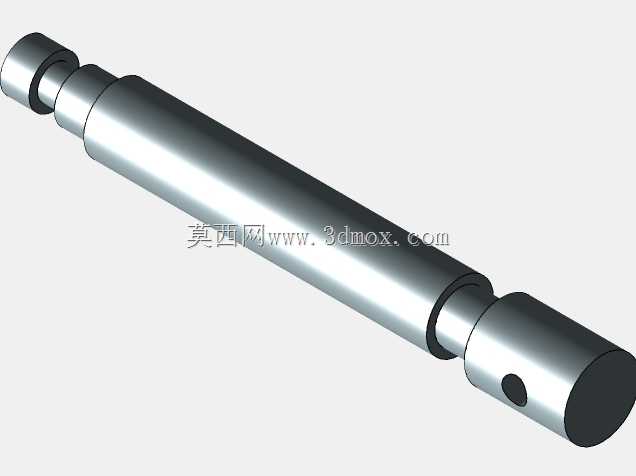

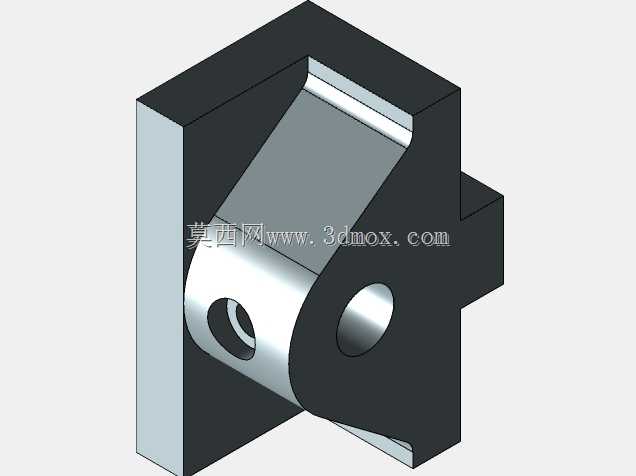

　　若装夹异形零件还可配合平行垫铁、角度垫铁调整工件装夹高度与角度。结构细节上，丝杠的支撑端设置在固定钳身的前端支撑座内，采用铜套作为滑动支撑，相比滚动轴承拥有更好的抗冲击能力，在频繁夹紧、松开的操作工况下磨损量更小，后期维护仅需定期加注润滑脂即可保证转动顺畅，无需频繁更换支撑零件；活动钳身与导轨的配合面设置了调整镶条，可通过镶条上的调节螺钉调整导轨配合间隙，长期使用出现磨损后可通过收紧镶条消除间隙，恢复钳身的运动精度，避免装夹工件时出现晃动、错位问题。在实际使用中需要注意，这类手动虎钳的夹紧力上限由丝杠直径、螺距以及手柄长度决定，不可用套管接长手柄施加过大夹紧力，否则会造成丝杠塑性变形、钳口崩裂或者工件夹伤变形；装夹精加工零件时需要在钳口与工件之间垫铜皮或者铝皮，避免钳口齿痕压伤工件已加工表面；安装时需保证虎钳固定钳口的找正精度，可通过百分表拉表找正钳口与机床进给轴的平行度，保证加工后的零件形位公差符合要求。
