机加工用可调式机器虎钳结构设计

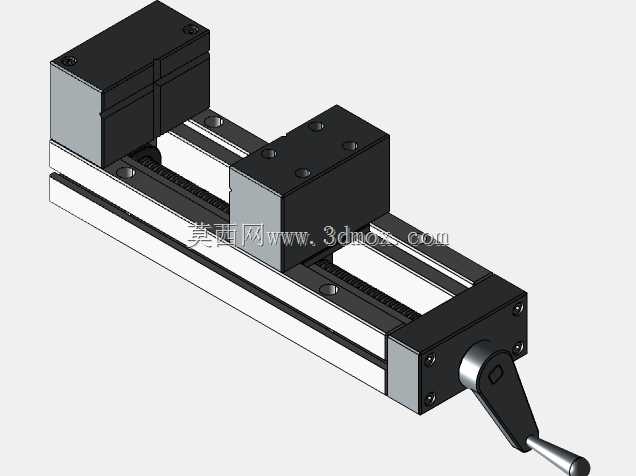

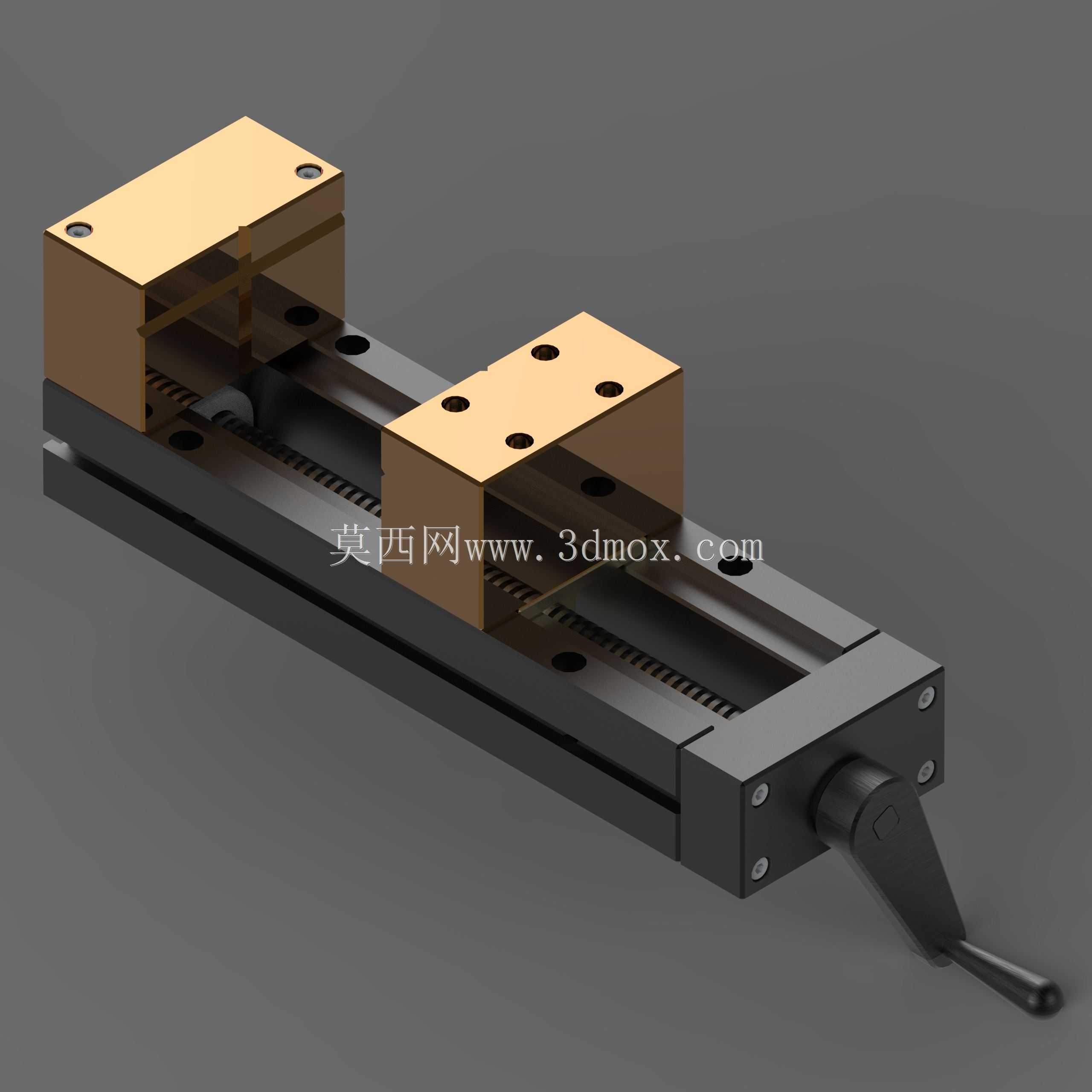

　　这款机器虎钳是面向机加工工位、精密装配工位开发的装夹执行部件，区别于普通台虎钳的固定钳身结构，其采用双活动钳口配合长行程导轨的布局，可适配不同长度规格的工件装夹需求，在数控铣床、加工中心、精密磨床的工位上都能完成稳定装夹作业。从结构设计逻辑来看，虎钳的底座采用一体化长导轨结构，导轨截面为矩形，配合钳身底部的导向滑槽，可保证两个活动钳口在全行程范围内的移动直线度，避免装夹长条形工件时出现钳口偏斜、工件夹装不正的问题。钳口块采用可更换式设计，通过内六角螺钉固定在钳口滑座上，钳口工作面预留了防滑齿纹安装位，可根据装夹工件的材质更换光面钳口、齿面钳口或者软质钳口，避免装夹软质金属、塑料工件时夹伤工件表面。驱动部分采用梯形丝杠传动结构，

　　丝杠两端通过推力轴承固定在底座端部的端盖上，转动手柄时可带动两个钳口同步向中间收拢或者向两侧分开，梯形丝杠具备自锁特性，装夹完成后无需额外的锁止机构即可保持夹紧力，不会因为加工过程中的振动出现钳口松脱的问题。从安装边界来看，虎钳底座两侧预留了T型槽安装孔，可直接配合机床工作台上的T型螺栓完成固定，安装孔的间距适配常规加工中心、铣床工作台的T型槽间距，无需额外制作过渡连接板即可完成安装。整体结构的外形尺寸经过优化，底座总长度覆盖常规机加工工位的常见工件长度范围，钳口最大张开量可满足多数中小型零件的装夹需求，钳身高度控制在合理范围内，不会因为装夹高度过高导致刀具行程不足，也不会因为高度过低影响排屑。在实际应用场景中，

　　这类虎钳除了常规的金属切削加工装夹，还可用于精密装配工位的工件固定，比如小型机械组件的压装、检测工位的工件定位，双活动钳口的结构可以实现工件的快速对中，当需要将工件定位在虎钳行程中点位置时，同步移动的双钳口可自动完成对中找正，减少人工找正的辅助时间。设计过程中针对钳身的受力做了针对性强化，钳口滑座与导轨的配合面经过加宽处理，夹紧工件时的受力可均匀分散到整个导轨接触面上，避免局部应力集中导致导轨变形，长时间使用后也能保持钳口的平行度精度。丝杠与钳口滑座的连接部位采用间隙可调结构，长期使用出现传动间隙后，可通过调整端部的锁紧螺母消除间隙，保证装夹时的进给精度。钳身的排屑设计也做了考量，导轨面预留了排屑斜面，

　　加工过程中产生的切屑可顺着斜面滑落，不会堆积在导轨配合面内导致钳口移动卡滞，日常维护时只需用压缩空气吹扫即可清理导轨面的切屑，无需频繁拆解保养。手柄部分采用可折叠式结构，不使用时可向下折叠贴靠在钳身端部，避免工位上的操作人员磕碰，转动手柄时的力臂长度经过优化，操作人员无需借助加力杆即可输出足够的夹紧力，满足常规切削加工的装夹力需求，同时也不会因为夹紧力过大导致薄壁工件出现装夹变形。钳口块的安装面采用定位销配合螺钉固定的方式，更换钳口时可快速定位，无需重新调整钳口的平行度，更换不同功能钳口后即可快速投入使用，适配多品种小批量的加工场景，减少工装切换的辅助时间。
