机加工手动螺杆式钳工台虎钳结构

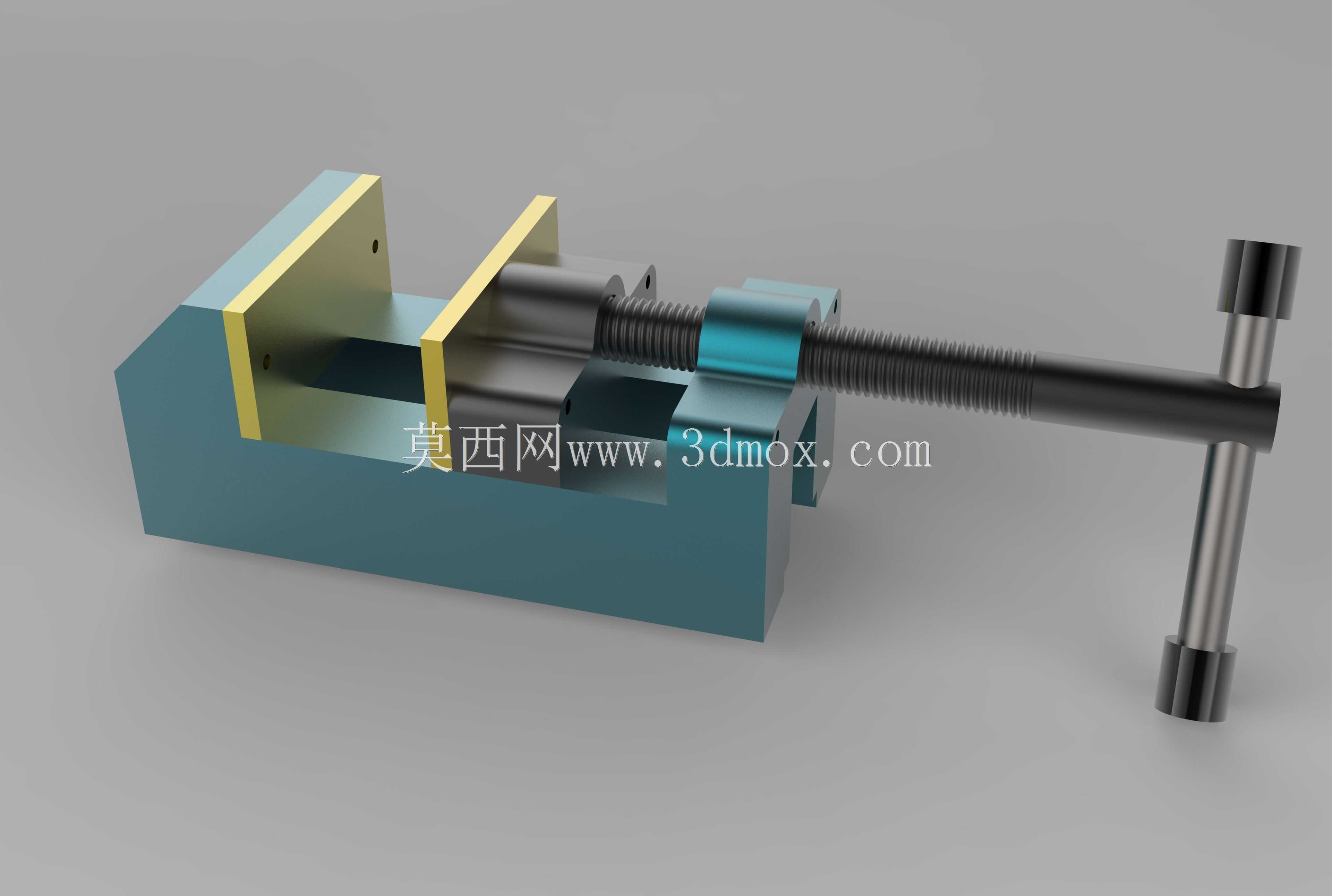

　　在常规机加工车间的钳工作业区、小型零件修配工位、装配调试台面上，这类螺杆驱动的平口虎钳是出镜率最高的基础工装之一，不同于机用液压虎钳的大夹紧力适配批量铣削加工，手动款的虎钳更适配小批量零件修配、手工打磨、钻孔定位、小型组件压装这类灵活度要求高的作业场景，不需要外接气源或液压动力，仅靠手动转动摇杆就能完成工件的夹紧与松脱，单人即可快速操作，在设备维修、五金加工、教学实训场景里的适配性极强。从结构设计逻辑来看，这款虎钳采用了固定钳身搭配活动钳身的经典布局，固定钳身底部预留了标准的台面孔位，可直接通过螺栓锁紧在钳工工作台的T型槽上，安装边界适配常规宽度的钳工台边缘，不会超出工作台面的安全操作范围，整体重心偏下，

　　夹紧工件时不会出现倾覆偏移的问题。传动部分采用了梯形螺杆的传动结构，这类螺纹的自锁性能优异，当夹紧工件后停止转动摇杆，螺杆不会因为加工过程中的振动出现自行回退松夹的问题，能持续保持稳定的夹紧力，螺杆与活动钳身的连接位置采用了间隙配合的轴套结构，长期往复滑动磨损后可单独更换轴套，不需要整体更换钳身，降低了长期使用的维护成本。钳口部分采用了可更换的齿面钳口板，通过内六角螺钉固定在活动钳身与固定钳身的夹持面上，齿面的粗糙度经过针对性设计，夹持金属工件时能提供足够的摩擦力，避免工件在锉削、敲击作业时出现滑移，当钳口齿面磨损到夹持力不足时，只需要拆下固定螺钉更换新的钳口板即可快速恢复使用性能，不需要对钳身进行二次加工修复。

　　活动钳身与固定钳身的配合导轨采用了矩形导轨结构，配合间隙经过合理设计，既保证活动钳身能沿着导轨方向顺畅滑动，不会出现卡滞问题，又能控制钳身上下方向的窜动量，保证夹紧工件时两个钳口面的平行度误差在允许范围内，避免加持后的工件出现倾斜，影响钻孔、修配的尺寸精度。摇杆部分采用了穿装式的T型结构，不需要额外的加力杆，手动转动时力臂长度适配普通人的手部施力范围，正常成年男性单手施力即可产生足够的夹紧力应对常规钳工工序，当需要夹持大尺寸工件时，可将摇杆抽出一端延长力臂，获得更大的夹紧力矩，适配不同夹持力需求的作业场景。从尺寸边界来看，这款虎钳的钳口张开行程覆盖了常规小型零件的夹持范围，既可以夹持几毫米厚度的小型钣金件、轴类零件，

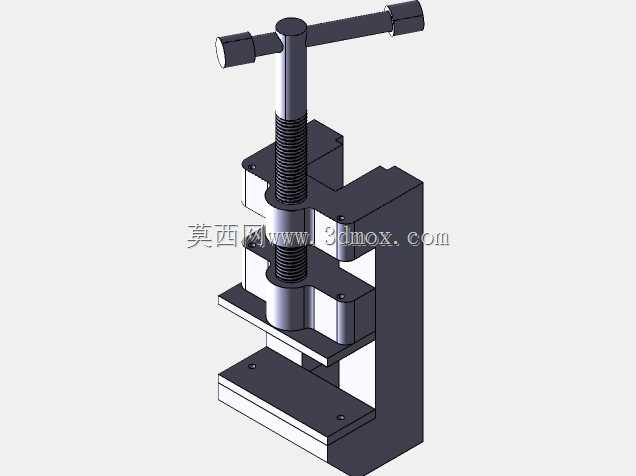

　　也能满足最大行程范围内的方形、矩形零件夹持需求，整体外形尺寸紧凑，不会占用过多的工作台面空间，在虎钳的固定钳身一侧还预留了小型砧台面，可直接在上面进行小型零件的轻微敲击、校直作业，不需要额外搭配小型铁砧，进一步拓展了工装的使用场景。在实际使用过程中，这类虎钳的维护门槛极低，只需要定期在螺杆传动位置、导轨配合面加注润滑脂，就能保证长期操作的顺畅性，不会因为金属锈蚀出现转动卡滞的问题，整体结构没有复杂的液压、气动元件，故障率极低，即使是没有太多设备维护经验的一线操作人员，也能快速掌握使用与日常保养的要点。针对不同的作业场景，还可以在原有钳口板上加装软质钳口垫，比如铜垫、尼龙垫，用来夹持表面精度要求高的有色金属零件、已加工完成的成品零件，避免硬齿面钳口夹伤工件表面，不需要对虎钳本身做任何结构改造，适配性极强。在三维建模过程中，这类结构需要重点关注螺杆与螺母的配合间隙、导轨面的配合公差、钳口板的安装孔位对齐度，这些细节直接决定了模型做运动仿真时的顺畅度，也能为后续的工程图输出、零件加工提供准确的尺寸依据，避免实际加工装配时出现干涉、装不上的问题。
