20件装公制六角匙套装3D打印适配结构

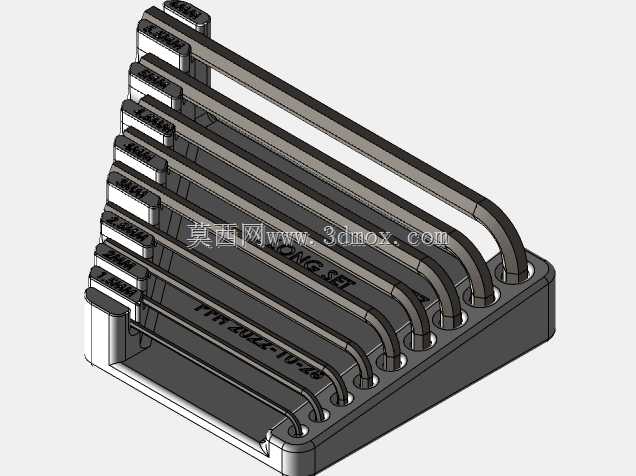

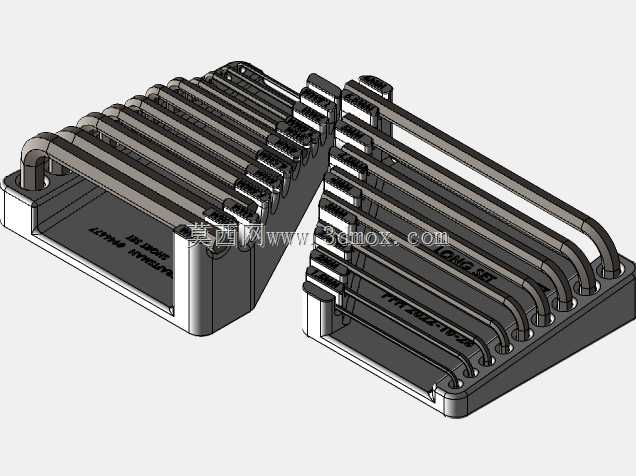

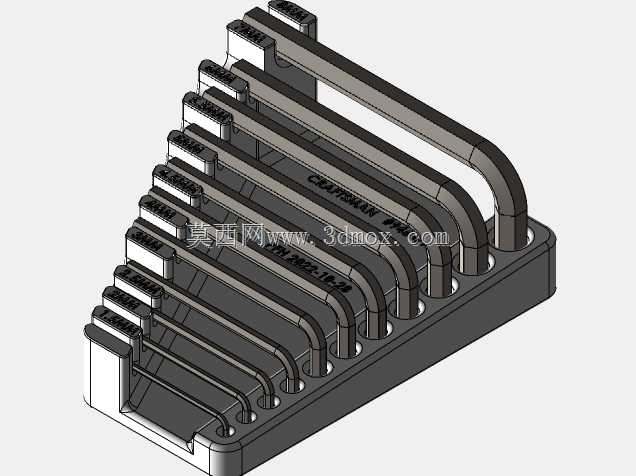

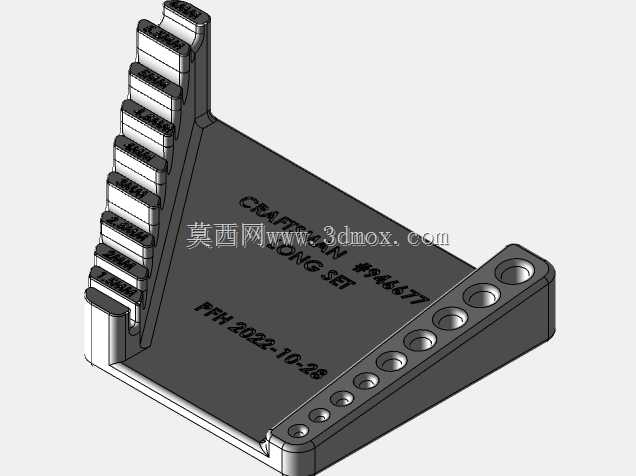

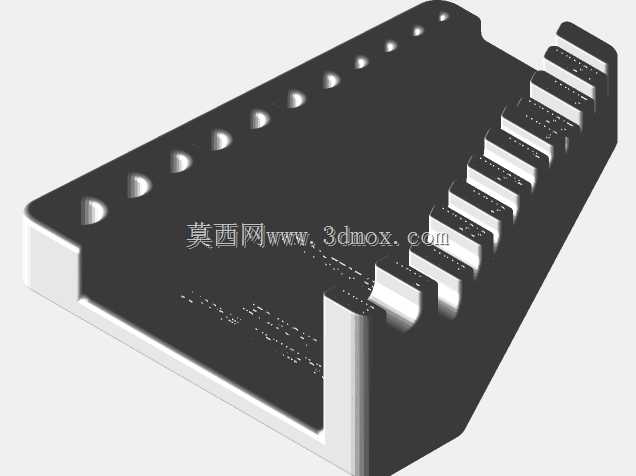

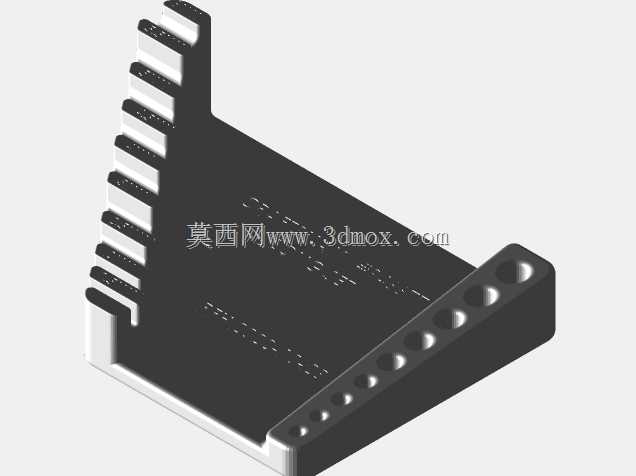

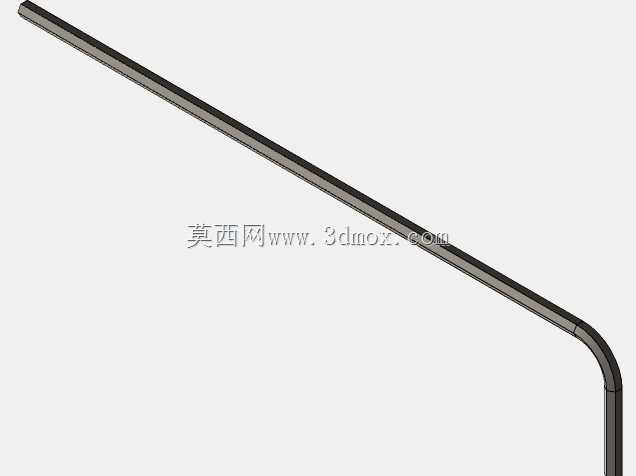

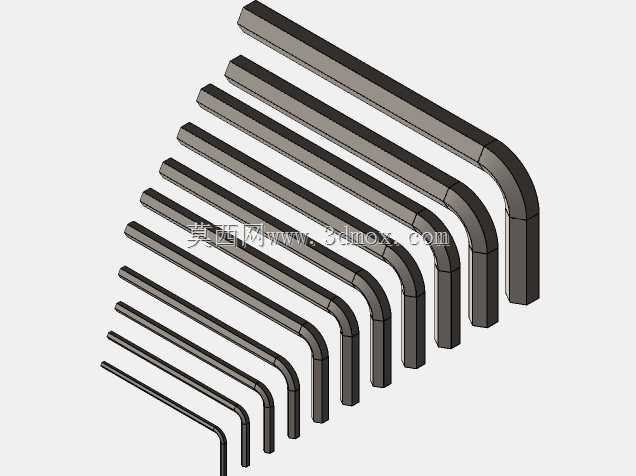

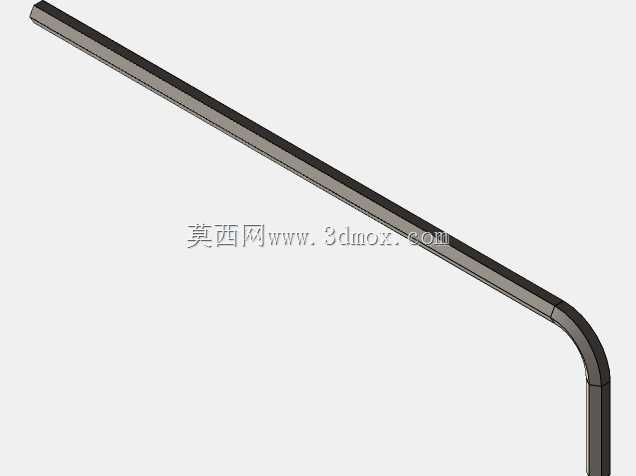

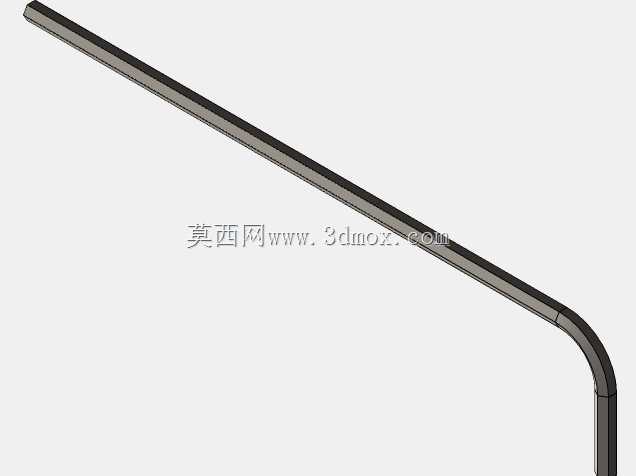

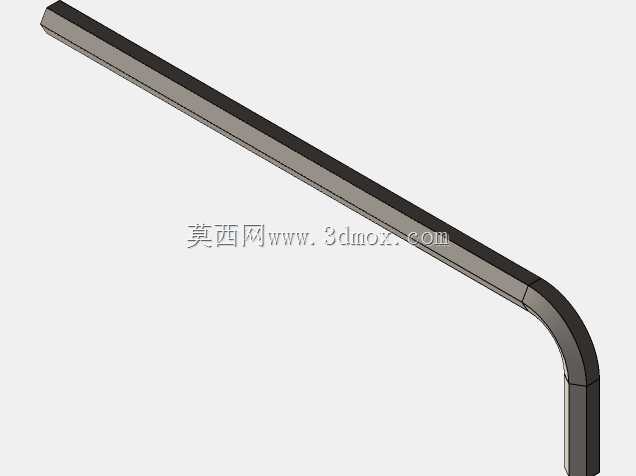

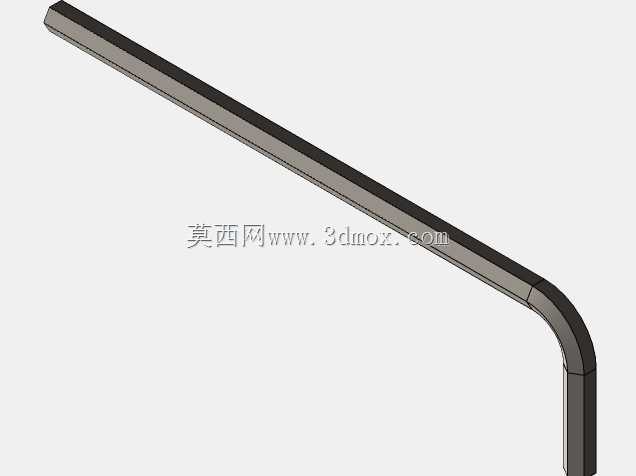

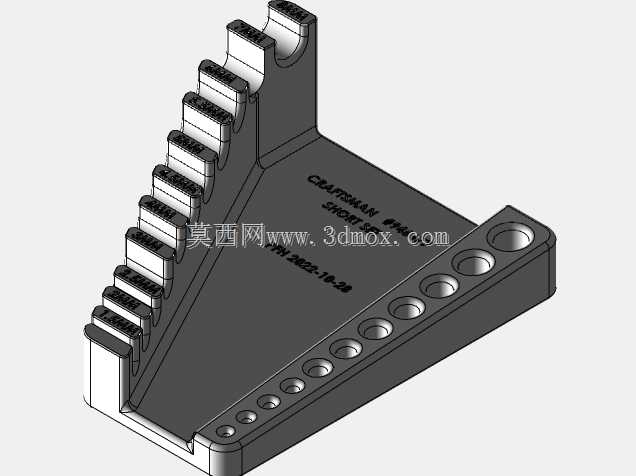

　　这套六角匙套装的收纳结构设计，核心围绕机加工车间、设备运维班组、家用维修场景的实际取用需求展开，日常设备拆装、模具调试、小型机电维修作业里，内六角扳手是使用频率极高的紧固工具，零散存放极易出现规格缺失、拿取错配的问题，这套带磁吸定位的收纳结构，刚好解决了传统工具盒卡位松脱、不同规格扳手混放的痛点。设计阶段首先考虑了3D打印的成型工艺特性，适配主流FDM桌面级打印机的成型尺寸，整个收纳托盘不需要额外支撑结构就能完成打印，每个扳手卡位的槽型完全匹配对应规格六角匙的杆径与弯折角度，卡位深度经过反复调整，既不会因为槽过浅导致扳手倾斜滑落，也不会因为槽过深造成取用时手指难以抠出工具。托盘内部嵌入的磁铁安装位，是整个设计的核心功能点，

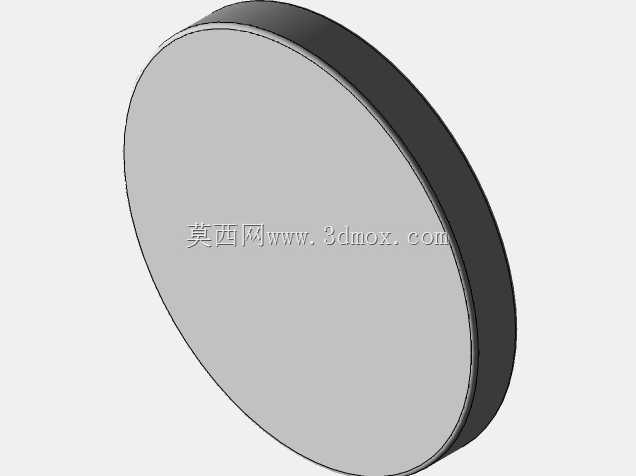

　　安装位的尺寸刚好适配常用的圆形钕铁硼磁铁，磁铁嵌入后与托盘表面齐平，不会凸起刮伤工具表面，磁吸力度经过校核，既能牢牢吸附住钢制的六角匙，哪怕托盘被意外碰倒倾斜，扳手也不会从卡位掉出，又不会因为磁力过大导致取用时需要费力拉扯，单手就能轻松取下对应规格的工具。从安装边界来看，整个托盘的外形尺寸适配常用的工具车抽屉分格、工作台壁挂工具板的安装孔位，托盘底部预留了免钉胶粘贴和螺丝固定两种安装结构的避让空间，不管是粘贴在工具箱内壁，还是用螺丝固定在工作台侧方的挂板上，都不需要额外对托盘进行二次加工。每个卡位旁边的标识区域做了下沉0.2mm的凹槽，用户可以根据自己的使用习惯，用记号笔标注对应公制规格，或者直接粘贴规格标签，

　　凹槽设计能避免标签被反复摩擦脱落。考虑到实际使用中扳手会沾附少量油污、金属碎屑，托盘表面的所有转角都做了R2以上的圆角过渡，没有清洁死角，用车间常用的化油清洗剂直接冲洗也不会残留污渍，托盘壁厚设置为2.5mm，既保证了整体结构强度，日常拿取、磕碰不会出现开裂，也不会因为壁厚过大造成打印耗材的浪费。设计过程中还校核了不同批次同规格六角匙的毛坯尺寸公差，卡位的槽宽预留了0.3mm的间隙，哪怕不同厂商生产的同规格六角匙杆径存在细微偏差，都能顺利放入卡位，不会出现卡滞或者过松的情况。托盘边缘做了1.5mm高的围边，哪怕有少量金属碎屑、油污落在托盘上，也不会流到工作台或者工具抽屉的其他位置，方便日常清洁维护。针对3D打印的层间结合强度问题，

　　卡位的受力位置做了局部加厚处理，反复取放扳手的位置不会因为长期受力出现层间开裂，整个结构没有薄壁、锐角等容易在打印过程中出现翘曲、断料的结构，哪怕是打印经验不多的用户，也能顺利打印出合格的成品。在实际车间使用场景里，这套收纳结构可以直接放在装配工位的工作台边缘，作业人员不需要翻找工具盒，一眼就能看到所有规格的六角匙，拿取效率比传统翻盖式工具盒提升不少，磁吸设计也避免了车间作业时工具被碰落砸伤工件或者地面的风险，壁挂安装时也能适配垂直墙面的使用场景，不会因为垂直放置导致工具滑落。
