公制螺纹修复套件专用收纳托盘设计

　　在机加工车间、设备维保站点以及个人DIY工作场景中，螺纹修复类工具的收纳一直是容易被忽略但直接影响作业效率的环节。日常处理设备螺纹滑牙、锈蚀、磕碰损伤时，成套的螺纹修复丝锥、板牙、导向工具如果零散存放，不仅找取对应规格的工具要耗费大量时间，工具刃口相互磕碰也容易造成精度损失，甚至出现小规格配件遗失的情况，直接耽误维修进度。这款适配公制规格螺纹修复套件的收纳托盘，就是针对这类场景的实际痛点做的定向结构设计，可直接嵌入常用的桌面工具柜抽屉，也能适配3D打印自制的工位工具架，和Prusa i3 MK3S+这类桌面级FDM3D打印机的成型尺寸完全匹配，用户可根据自身工位的实际空间直接打印使用。

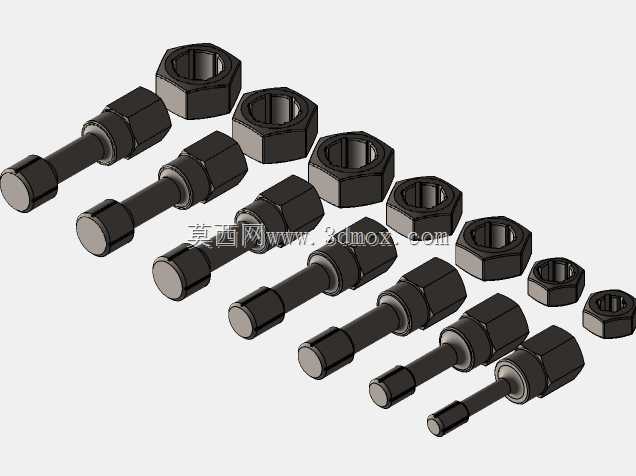

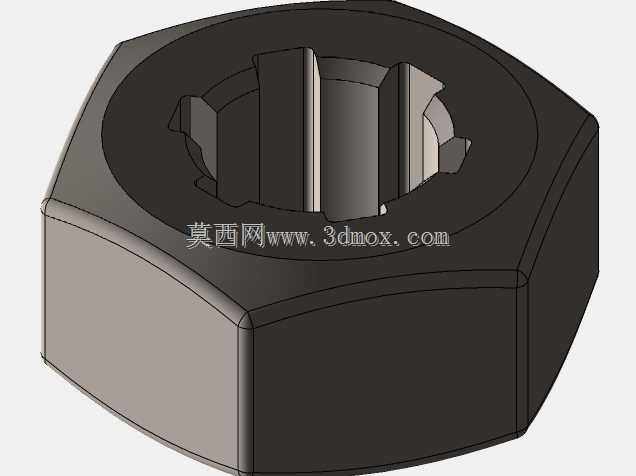

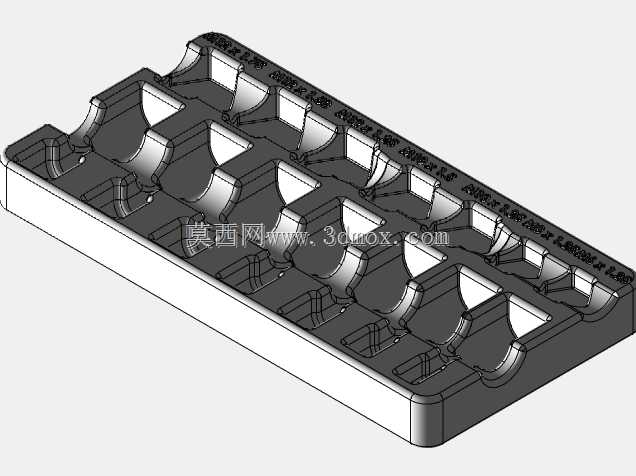

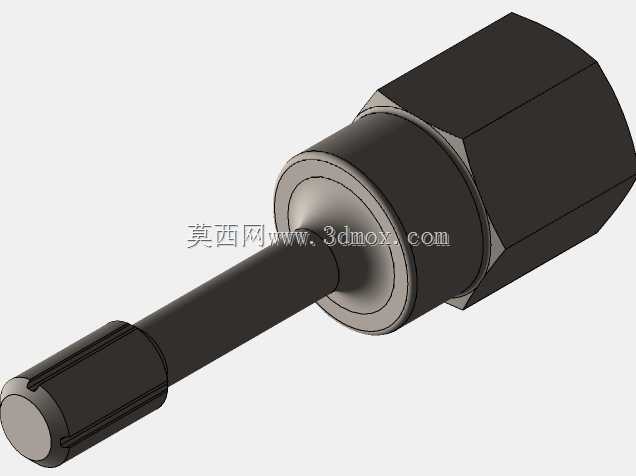

　　从结构设计逻辑来看，托盘整体采用一体化的槽位布局，每个槽位的轮廓完全对应公制螺纹修复套件里单个工具的外形，不管是不同直径的丝锥、板牙，还是配套的导向手柄、绞杠，都有专属的卡位，不会因为抽屉抽拉、托盘挪动出现工具移位、混放的情况。槽位深度做了差异化处理，长度较长的绞杠类工具对应更深的沉槽，拿取时手指能顺利探入槽位捏住工具柄部，不会出现卡手难取的问题；小规格的丝锥、板牙槽位深度刚好没过工具最大直径的三分之二，既能保证放置稳固，又能一眼识别规格，不用反复翻找。托盘底部预留了标准的圆形磁铁嵌装槽位，嵌入对应尺寸的钕磁铁后，金属材质的丝锥、板牙放置到位后会被磁力辅助吸附，哪怕托盘被意外倾斜、小幅度磕碰，工具也不会从槽位里滑落，适配移动维保场景下的工具携带需求。

　　在安装边界的适配设计上，托盘的外轮廓尺寸严格匹配主流工位工具抽屉的内部分格尺寸，边缘做了1.5mm的圆角处理，既不会在抽拉抽屉时和抽屉内壁发生卡滞，也避免了尖锐边角划伤操作人员的手部。托盘壁厚统一设置为2mm，在保证3D打印结构强度的前提下，尽可能控制整体重量，不会给抽屉滑轨带来额外的负载。槽位之间的分隔筋厚度设置为1.2mm，兼顾了结构刚性和空间利用率，不会因为分隔筋过厚浪费托盘的有效收纳面积，也不会因为筋位过薄在多次取放工具后出现断裂变形。

　　实际使用过程中，这款托盘能把整套公制螺纹修复工具按使用顺序、规格大小有序排布，作业时可以直接把托盘放在工位旁的台面上，需要对应规格的修复工具时能一秒定位，不用在杂乱的工具堆里翻找，也能避免不同规格的丝锥板牙混放导致拿错规格、二次损伤待修复螺纹的问题。针对维保场景经常出现的工具归位问题，每个槽位的轮廓和对应工具完全匹配，工具归位时如果放错槽位就无法完全卡入，能直观提醒操作人员归位错误，从结构上避免工具错放、遗失的问题。托盘表面没有多余的装饰结构，所有转角都做了圆弧过渡，日常清理时用毛刷就能扫走槽位里积存的金属切屑、油污，不会出现清洁死角，适配车间多油污、多切屑的使用环境。

　　需要注意的是，不同厂商生产的公制螺纹修复工具，手柄、板牙架的外形尺寸可能存在小幅偏差，托盘的槽位尺寸是按照行业通用的公制螺纹修复套件外形做的适配，如果是特殊定制尺寸的工具，可根据实际测量的工具外形对对应槽位的尺寸做微调，保证卡位的贴合度。托盘上的螺纹端、冲模类的视觉标识位仅做规格提示参考，实际打印时可根据自身常用的工具规格调整标识位置，不用完全拘泥于固定的排布方式，核心是保证工具取放顺畅、卡位稳固、收纳有序，从工位收纳环节减少螺纹修复作业的准备时间，提升维保、加工环节的作业效率。
