入耳式音频播放耳机结构设计方案

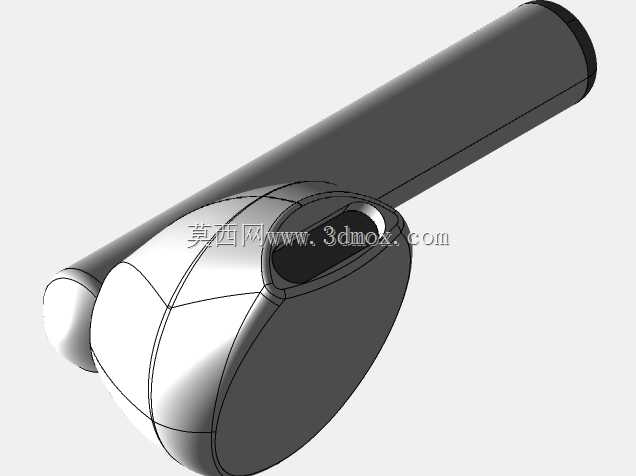

　　日常消费电子领域的音频重放场景中，入耳式耳机是个人音频体验的核心载体，其结构设计需要兼顾声学性能、佩戴舒适度与外观质感的多重平衡。本次设计的耳机结构，首先围绕耳道贴合的人机工程边界展开，入耳部分的曲面弧度经过反复调整，匹配多数成年人耳道的自然弯折角度，避免长时间佩戴产生的胀痛感，外壳与耳廓接触的区域做了圆弧过渡处理，没有尖锐棱角，保证佩戴时的贴合度与稳定性，即便在日常行走、小幅运动的场景下也不易滑落。

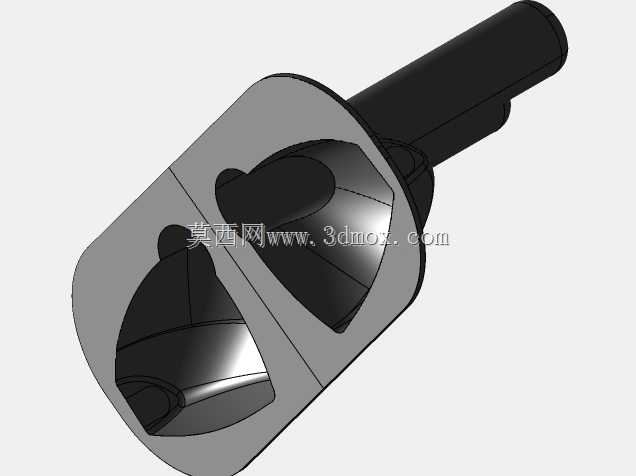

　　从功能实现的角度，耳机内部预留了发声单元的安装腔体，腔体的容积经过声学测算，匹配常规动圈单元的频响特性要求，出声孔的位置正对耳道入口，减少声音传播过程中的损耗，同时在腔体侧壁预留了调音孔的安装位，可根据实际声学调试需求搭配不同阻尼的调音网，调整低频与高频的频响曲线，满足不同听音偏好的需求。耳机的走线槽设计在外壳的拼接缝处，线材出口位置做了防弯折的应力释放结构，避免日常使用中线材反复弯折导致的内部线芯断裂问题，延长产品的实际使用寿命。

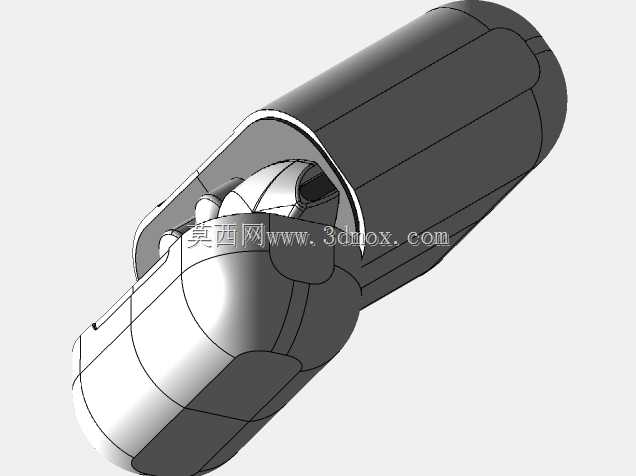

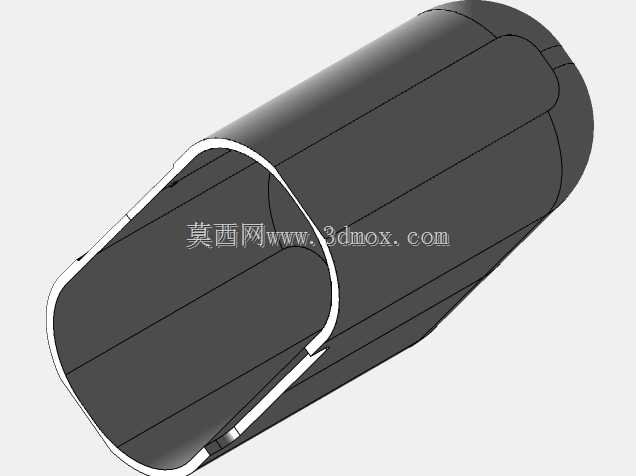

　　外观处理上，外壳表面采用了细腻的哑光质感处理，不易残留指纹与使用划痕，拼接缝的错位量控制在0.05mm以内，保证外观的整体性与精致感，外壳的壁厚均匀控制在1.2mm，既保证了结构强度，避免日常跌落、挤压导致的外壳开裂，又不会过度增加产品的整体重量，单耳重量控制在5g以内，大幅降低长时间佩戴的负重感。结构设计过程中，充分考虑了量产装配的工艺性，外壳采用上下扣合的拼接方式，预留了超声波焊接的定位筋位，装配时无需额外螺丝固定，既提升了装配效率，又保证了外壳接缝的密封性，避免外界灰尘、汗液进入腔体内部损坏发声单元。

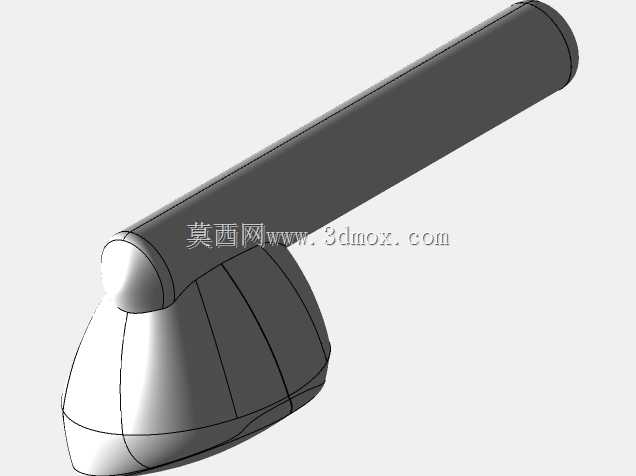

　　安装边界方面，耳机的整体外形尺寸控制在长18mm、宽15mm、厚22mm的范围内，适配常规的耳机充电仓内部空间，充电触点的位置预留了0.8mm的安装平面，保证与充电仓弹片的可靠接触，按键区域的凸起高度为0.3mm，按压行程控制在0.2mm，既保证按压时的清晰反馈，又不会因为凸起过高导致收纳时的误触发。在结构细节上，耳机内部预留了蓝牙天线的净空区域，避免金属外壳部件对蓝牙信号产生屏蔽，保证无线连接的稳定性，麦克风的拾音孔位置设计在耳机柄的下端，正对使用者嘴部方向，同时在拾音孔内侧预留了防尘网的安装槽，避免灰尘堵塞拾音通道影响通话清晰度。

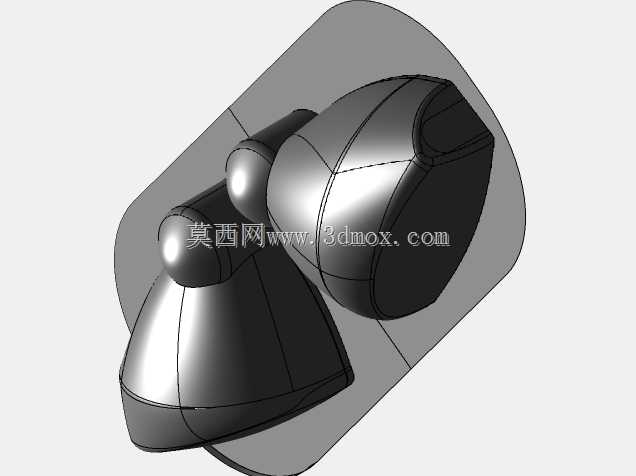

　　不同使用场景下的结构可靠性也做了针对性设计，比如在出汗较多的运动场景下，外壳拼接处的密封结构可实现日常防泼溅的能力，避免少量汗液进入腔体造成电路损坏，耳机出音嘴的位置预留了硅胶耳塞套的安装卡槽，卡槽深度为1.2mm，可牢固固定不同尺寸的硅胶耳塞套，避免耳塞套脱落遗留在耳道内的风险。整个结构的建模过程中，所有曲面都做了曲率连续处理，没有曲面褶皱、破面等问题，可直接导入后续的模具开模流程，所有的加强筋、定位柱、卡扣结构都符合注塑成型的工艺要求，拔模角度统一设置为1.5度，避免注塑生产时的粘模、顶白等工艺缺陷，结构的壁厚均匀性经过壁厚分析验证，没有壁厚突变导致的注塑缩痕问题，可直接支撑后续的产品打样与量产落地。
