带蜗壳风道的电机传动装配结构

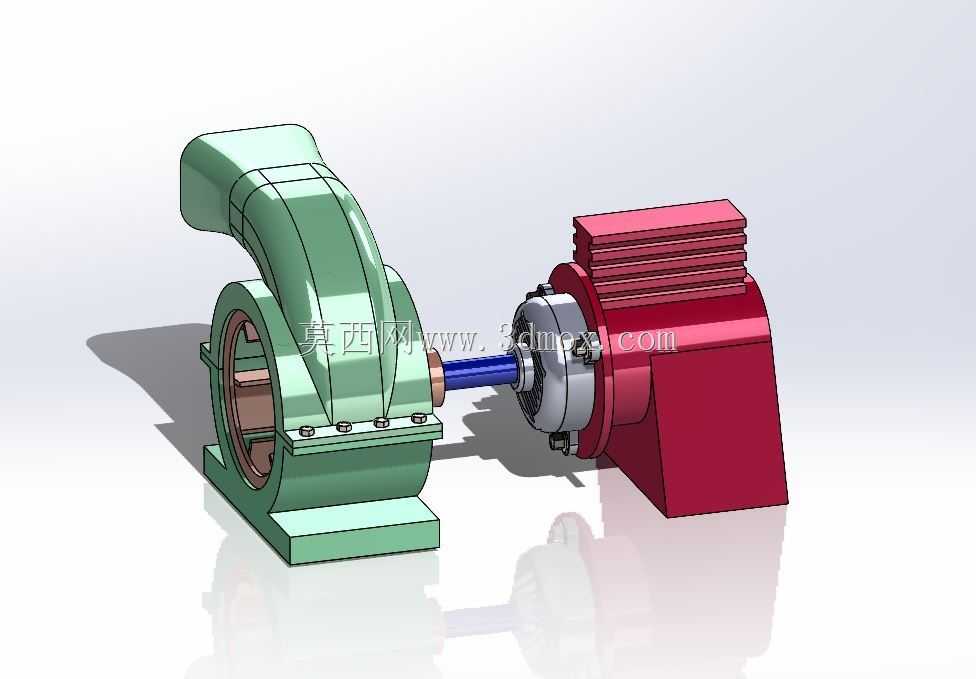

　　这套装配结构覆盖了动力输出端与流体输送端的直连匹配，在小型通风设备、桌面级气力输送装置、小型除尘机组的动力段设计中，这类直连装配结构能省去中间传动环节的功率损耗，相比带轮传动、联轴器间接传动的方案，直连结构的轴向尺寸更紧凑，传动效率可提升8%到12%，同时能避免传动件长期运行带来的磨损、张紧调整等维护需求。从结构布局来看，右侧的动力单元采用散热筋式外壳设计，沿电机壳体周向均匀布置的平行散热筋，能在电机运行时通过空气自然对流带走绕组产生的热量，不需要额外加装散热风扇即可满足小功率工况下的温升要求，散热筋的高度、间距经过匹配设计，既保证壳体的结构强度，也不会过度增加整机重量。动力单元的输出轴直接插入左侧蜗壳组件的叶轮安装位，

　　轴端配合面采用台阶式定位结构，装配时叶轮可以直接抵靠轴肩完成轴向定位，不需要额外加装定位套，减少装配累计误差。左侧的蜗壳组件采用下置式安装底座，底座上预留了四个对称布置的安装孔，安装孔的间距适配常规小型风机的安装机架尺寸，安装面做了铣平处理，保证装配后整机的水平度，避免运行时出现振动偏移。蜗壳的流道采用对数螺旋线设计，流道截面从叶轮出口处开始逐渐扩大，能将叶轮输出的动压逐步转化为静压，降低气流在蜗壳内部的湍流损失，蜗壳的上下壳体通过沿中分面均匀布置的螺栓完成紧固，中分面处预留密封槽，可嵌入橡胶密封垫避免气流泄漏。在安装边界方面，这套装配结构的轴向总长度控制在适配小型设备动力舱的尺寸范围内，径向最大尺寸为蜗壳的外轮廓直径，

　　安装时需要预留的操作空间主要集中在蜗壳侧的进风口位置，以及电机侧的接线端位置，进风口为圆形通孔结构，可直接对接通风管路，不需要额外加装变径接头。设计过程中，动力单元与蜗壳组件的同轴度是核心控制指标，两者的配合止口采用H7/h6的间隙配合公差，装配时能快速完成对中，同时保证运行过程中轴系的径向跳动量控制在允许范围内，避免叶轮与蜗壳内壁出现刮擦。这套结构的功能特性还体现在模块化设计上，动力单元可以根据实际功率需求替换不同功率等级的同安装尺寸电机，蜗壳组件也可以根据风量风压需求调整流道尺寸，不需要改动整体安装接口，能快速适配不同工况的使用需求。在实际应用中，这类结构常见于小型工业设备的冷却通风系统、实验室小型排风装置、

　　小型物料气力输送的动力源，运行时电机带动蜗壳内部的叶轮高速旋转，在进风口处形成负压将外部气流吸入，经过叶轮做功后通过蜗壳的出风口将带压气流送出，直连结构的设计让整机的振动更小，运行噪音更低，适合对安装空间、运行稳定性有要求的场景。结构的细节处理上，电机端盖与蜗壳连接的位置设置了轴承座支撑结构，输出轴在连接叶轮的一侧加装了密封轴承，既能避免蜗壳内的气流带着粉尘进入电机轴承，也能防止轴承润滑脂泄漏进入流道污染输送介质。安装底座的高度经过匹配设计，让整机的轴系中心高度与常规配套设备的接口中心高度一致，安装时不需要额外加装调整垫块，减少现场安装的工作量。
