带齿状外圈镂空结构机器人行走轮

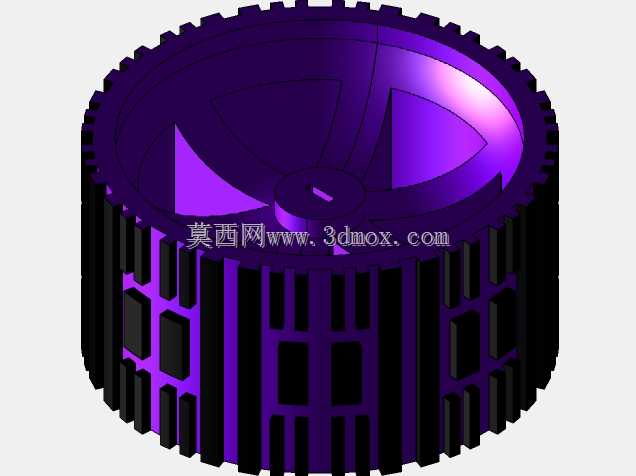

　　这款行走轮主要面向小型教育机器人、室内巡检移动机器人、竞赛类机器人的行走机构设计，适配轮式移动底盘的驱动端安装需求，可直接与驱动输出轴配合完成动力传递，实现机器人在平整硬质地面的平稳行进。轮体采用外圈带连续齿状结构的设计，并非传统光滑轮面，该结构一方面可在需要啮合传动的场景下，直接作为传动齿圈与配套驱动齿轮配合，省去额外加装传动轮的步骤，压缩底盘轴向安装空间；另一方面齿状凸起可增加轮面与地面的接触摩擦力，在PVC地面、木质地板、哑光瓷砖等常见室内场景下，减少行走打滑概率，提升起步、制动阶段的动作精度。轮体侧壁采用矩阵式镂空加筋结构，并非实心筒体设计，这种结构在保证轮体整体径向、轴向结构强度的前提下，大幅降低轮体自身重量，

　　减少驱动端的负载扭矩需求，适配小功率驱动电机的输出特性，同时镂空结构可减少轮体注塑成型过程中的缩痕、内应力问题，提升批量生产时的成品率。轮体内部设置三幅式径向支撑筋，从中心安装毂位置延伸至轮体内壁，支撑筋的厚度经过受力校核，可承受机器人自重加额定负载下的径向压力，不会出现长时间受压变形的问题；中心安装孔预留了键槽位，可与带平键的驱动轴配合，避免动力传递过程中出现轴与轮的相对转动，保证传动精度。从安装边界来看，轮体的轴向宽度控制在适配小型机器人底盘的常规安装间距范围内，外圈齿顶圆直径匹配常规小型机器人的底盘离地间隙设计要求，安装时无需额外调整底盘悬挂高度，可直接替换同尺寸规格的常规光滑轮面行走轮。设计过程中优先考虑了轮体的受力均匀性，

　　所有镂空结构的边角均做了圆角过渡，避免应力集中导致的轮体开裂问题；轮体的端面平整度控制在较高精度范围内，安装后不会出现轮体偏摆、行走轨迹走偏的问题。针对机器人行走过程中可能遇到的轻微磕碰场景，轮体外圈的齿状结构采用等壁厚设计，受侧向冲击力时可将力均匀传递至侧壁支撑结构，不会出现单齿断裂的情况。该轮体的结构设计同时兼顾了3D打印快速成型与注塑批量生产的工艺要求，无论是样机试制阶段采用FDM3D打印制作，还是后期开模批量注塑生产，都无需对结构做大幅调整，可缩短产品从设计到落地的周期。在实际应用场景中，这款行走轮既可以作为驱动轮使用，配合差速驱动底盘实现转向、直行动作，也可作为从动轮配套万向轮结构使用，适配不同构型的移动机器人底盘；

　　齿状外圈结构还可适配带编码轮的测速场景，通过外置光电传感器读取齿圈经过的脉冲信号，即可实现行走里程、行进速度的精准检测，无需额外加装码盘，进一步简化底盘结构。轮体的中心安装毂做了加厚处理，可承受驱动轴锁紧时的轴向压力，不会出现安装时毂体开裂的问题；内壁与支撑筋的连接位置做了加厚圆角，提升整体抗扭强度，在机器人急停、急加速的工况下，可承受瞬时扭矩冲击，保证结构可靠性。
