单级圆柱斜齿轮减速传动箱体结构

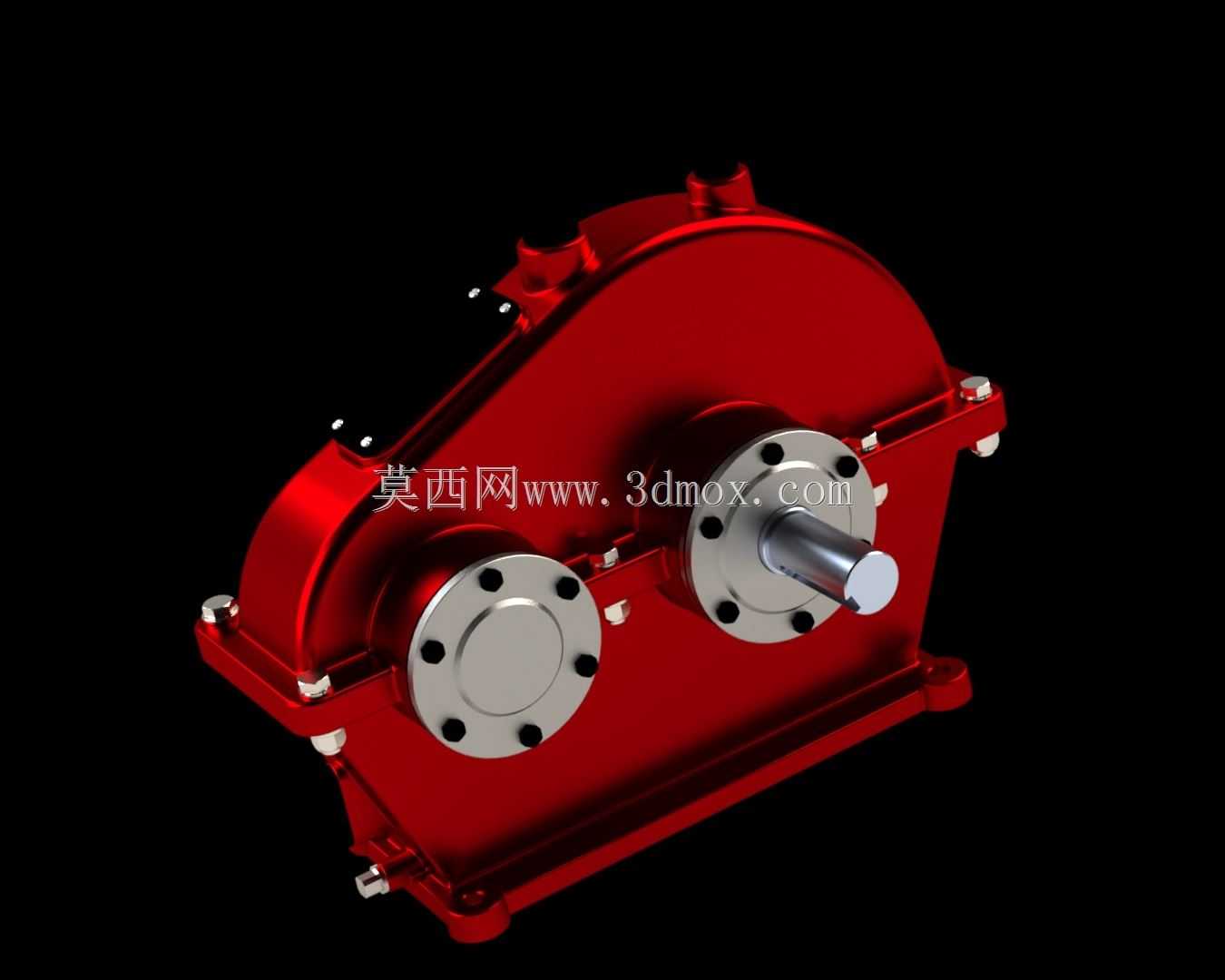

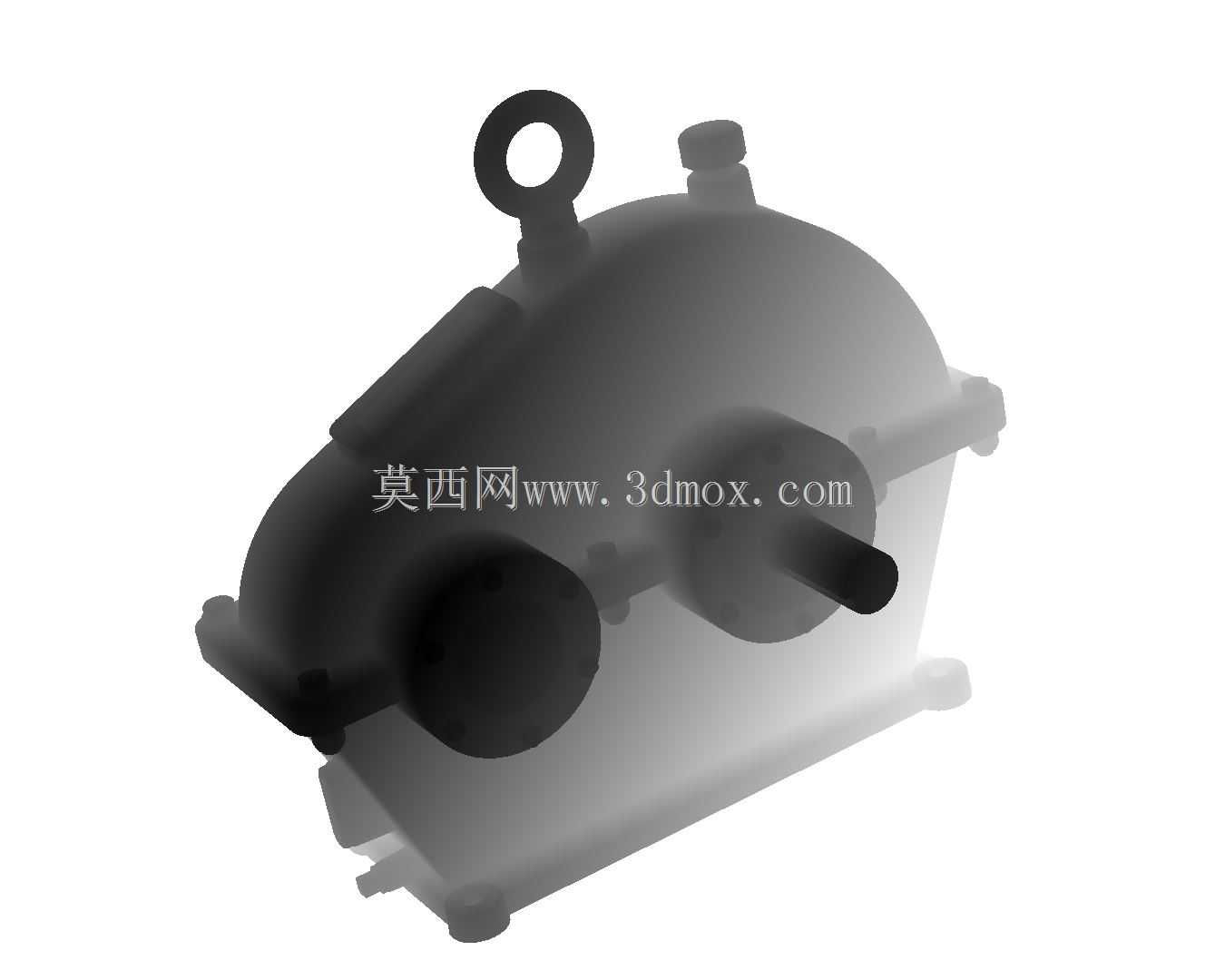

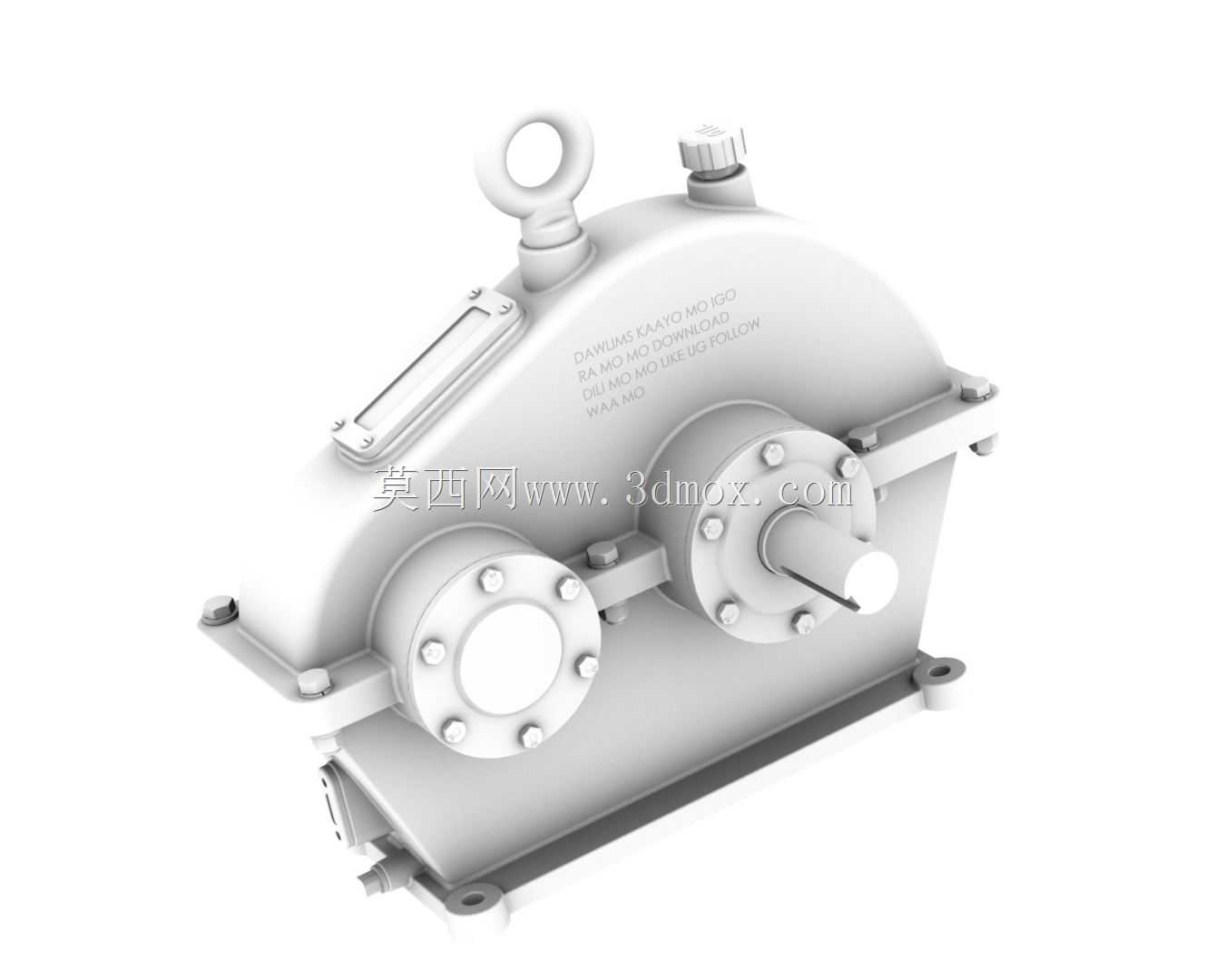

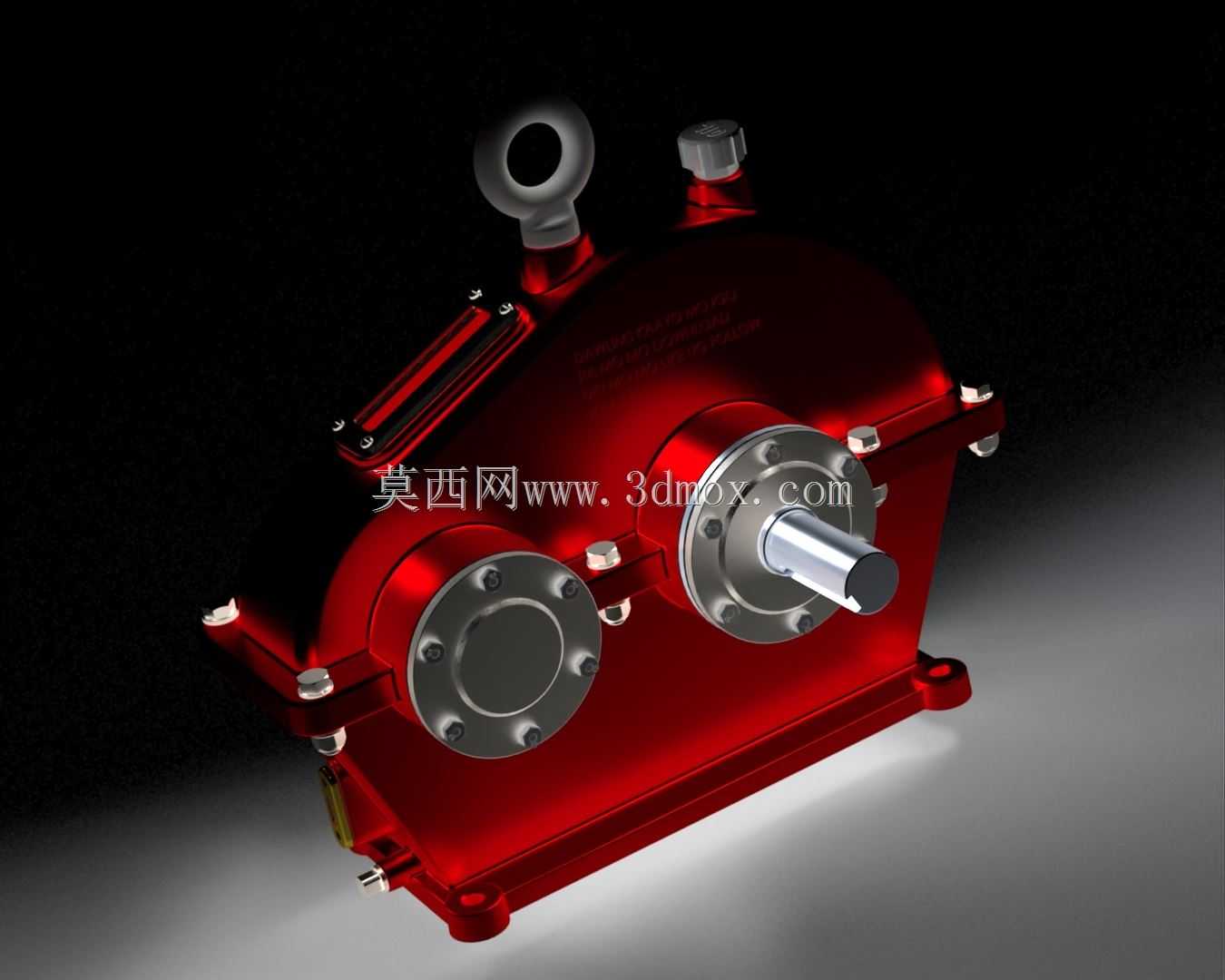

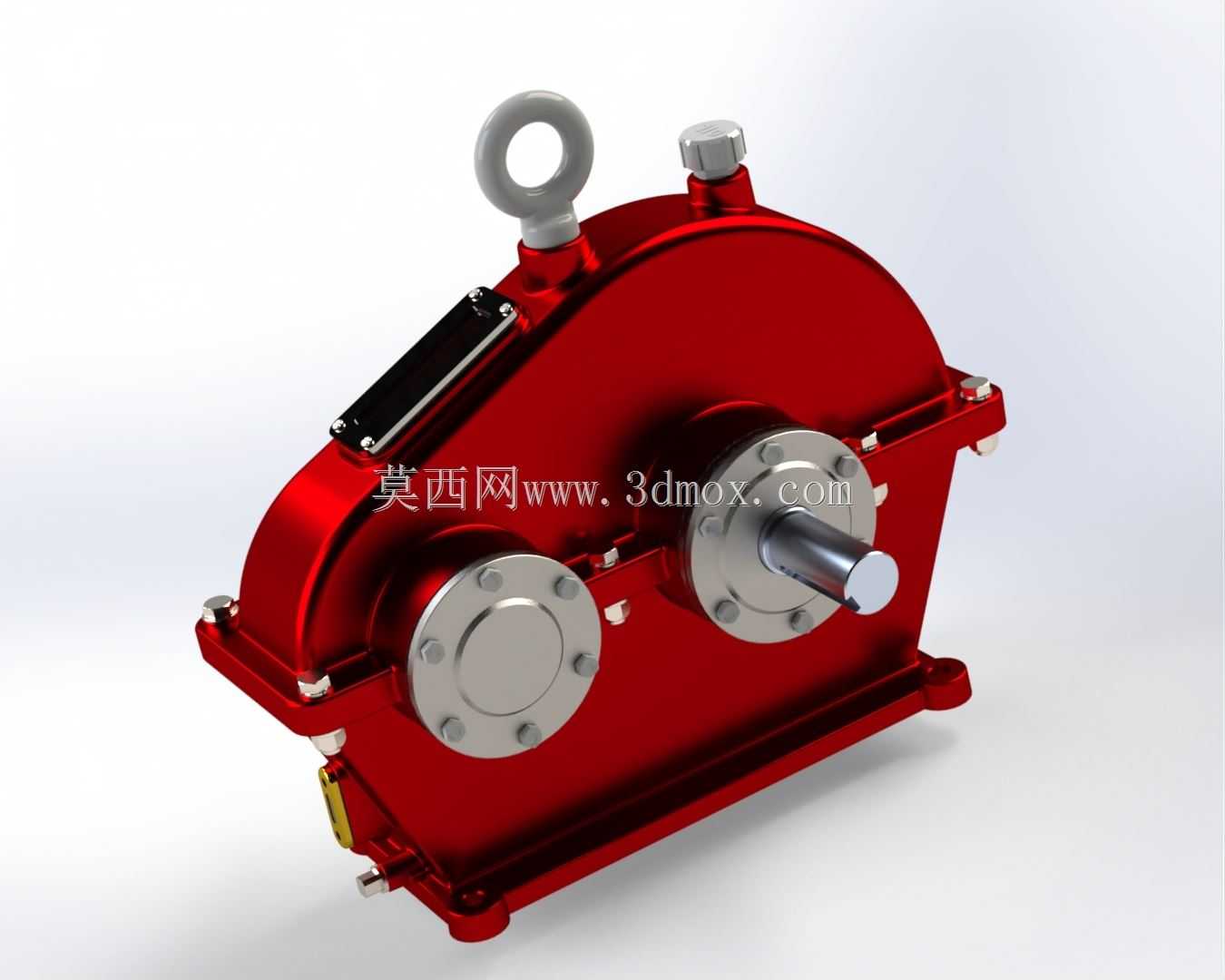

　　这款齿轮箱属于定传动比闭式圆柱齿轮传动单元，主要应用在中小功率的工业传动链路中，常见于输送线驱动、小型搅拌设备、轻工包装机械的动力匹配环节，用来匹配原动机与工作端的转速差，同时放大输出扭矩，满足工作端低转速大扭矩的运行需求。从结构设计来看，箱体采用剖分式设计，上下箱沿通过螺栓组完成紧固，剖分面经过精加工处理，保证合箱后的密封性能，避免齿轮啮合过程中润滑油的渗漏，同时也方便后期齿轮、轴承等内部零件的装配与检修。箱体顶部设置的吊环结构，是为了满足整箱吊装转运的需求，吊环的安装位置经过重心校核，吊装过程中可以保持箱体的水平姿态，避免倾斜导致内部零件移位或者磕碰。输入轴与输出轴采用平行轴布置，轴伸端都配置了对应的密封端盖，

　　端盖与箱体之间通过止口定位，既可以保证轴系的同轴度，也能阻挡外界粉尘、水汽进入箱体内部，同时防止箱体内的润滑油泄漏。箱体底部设置了一体化的安装底座，底座上预留了四个安装螺栓孔，安装时可以通过螺栓将箱体固定在设备机架或者混凝土基础上，底座的安装面经过铣削加工，平面度满足安装要求，避免运行过程中出现附加振动。在设计思路上，这款齿轮箱的壳体壁厚按照铸造工艺要求做了均匀化处理，轴承安装位置做了局部加厚，用来承受轴系传递过来的径向载荷，避免长期运行出现轴承座变形的问题。箱体侧面设置了油位观察与油塞结构，运行过程中可以随时观察箱体内润滑油的液位高度，换油时可以通过底部的油塞排空旧油，日常维护十分便捷。齿轮采用斜齿圆柱齿轮设计，

　　相比直齿轮啮合重合度更高，传动过程更加平稳，冲击与噪声更小，适合中低速连续运行的工况。轴系的支撑采用深沟球轴承，能够同时承受径向载荷与少量轴向载荷，匹配斜齿轮传动产生的轴向分力，轴承的选型按照额定动载荷、额定静载荷做了寿命校核，满足长期连续运行的寿命要求。从安装边界来看，输入轴与输出轴的中心距按照标准传动比系列做了匹配，轴伸的直径、键槽尺寸都符合通用传动件的安装标准，可以直接匹配标准联轴器、带轮等传动连接件，不需要额外做转接加工。箱体的整体外形轮廓做了圆角过渡处理，既符合铸造工艺的拔模要求，也能减少应力集中，提升箱体的结构强度。在实际应用场景中，这类齿轮箱通常搭配Y系列三相异步电机使用，通过联轴器直连或者带轮传动连接电机输出轴，

　　经过齿轮副减速后，输出轴连接工作机的输入轴，将电机的高转速低扭矩转换为工作端需要的低转速大扭矩，在食品输送线、小型物料搅拌设备、自动化生产线的驱动单元中都有广泛应用。设计过程中对齿轮的模数、齿数、齿宽等参数做了优化匹配，在保证传动比准确的前提下，尽可能缩小箱体的整体体积，减少设备安装占用的空间，同时齿轮的接触强度、弯曲强度都经过校核，能够承受额定载荷下的长期运行，不会出现断齿、齿面过度磨损的问题。箱体的润滑油采用飞溅润滑方式，齿轮运转过程中带动箱体内的润滑油飞溅到各个啮合点与轴承位置，实现润滑与散热，不需要额外配置润滑泵，结构更加简单可靠，降低了设备的制造成本与维护成本。箱体外部的观察盖板采用透明材质，可以直接观察内部齿轮的啮合状态，日常巡检时不需要拆开箱体就能判断齿轮是否存在磨损、点蚀等问题，提升了设备运维的效率。
