旱地瓦尼娃前制动盘结构三维设计

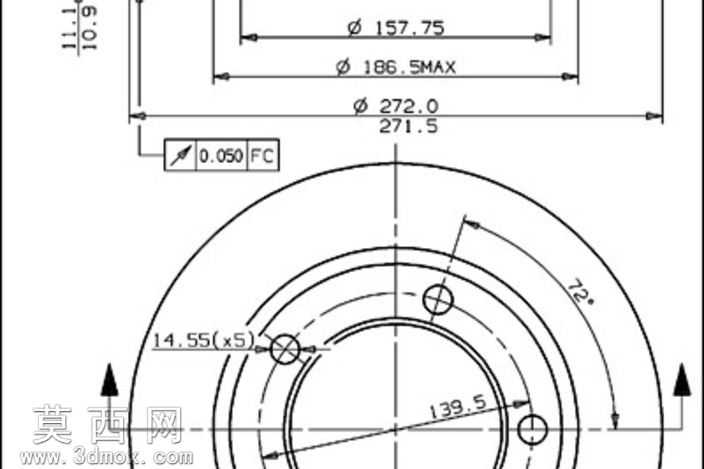

本作品为旱地瓦尼娃前制动盘的三维参数化设计模型，建模过程严格参照布伦博提供的二维工程图纸完成，全程依托三维建模软件的草图绘制、旋转凸台、拉伸切除、圆周阵列等核心功能实现全尺寸还原。建模初期首先梳理图纸中的尺寸链逻辑，以制动盘中心轴线为全局基准，先绘制过中心的基准面作为主草图平面，依次标注出直径139.5mm的中心安装基准圆、均布安装孔所在的分度圆、直径157.75mm的内圈配合面、最大直径186.5mm的中间环带，以及外径272.0mm、极限偏差控制在271.5mm的制动摩擦外圆，确保所有径向尺寸与图纸标注完全一致，同时对图纸中标注的10.9mm、11.1mm的轴向厚度尺寸做参数化关联，方便后续调整时自动更新关联特征。完成基础盘体的旋转成型后，针对盘面上的安装孔结构，先绘制单个直径14.55mm的安装孔草图，以中心轴线为阵列轴做等角度圆周阵列，按照图纸标注的72°周向夹角完成5个安装孔的均布排布，保证孔位的位置度符合图纸中0.050FC的形位公差要求。材质设置上，针对制动盘的实际应用场景，为盘体赋予灰铸铁材质属性，调整材质的粗糙度、金属反光度参数，还原铸铁制动盘哑光带细微金属颗粒的真实质感，同时对安装孔的配合面、摩擦工作面做单独的面属性区分，在渲染时可以清晰呈现不同功能面的加工精度差异。结构设计上充分考虑旱地使用场景的需求，盘体的环带厚度做了针对性优化，既保证制动摩擦时的结构强度，避免频繁制动产生的热变形，也兼顾了部件的轻量化要求，所有孔边、盘体边缘都做了符合工艺要求的微小倒角处理，避免应力集中问题。建模过程中对所有尺寸做了参数化绑定，修改核心外径、厚度、孔位参数时可以快速生成同系列不同规格的制动盘模型，模型完成后通过软件的干涉检查功能验证，确认所有特征无重叠、无破面，安装孔位与基准面的位置精度完全匹配图纸要求，可直接用于后续的装配仿真、制动性能模拟分析，也可作为零部件加工的三维参考依据，整体模型完整还原了前制动盘的所有结构细节，尺寸精度符合机械设计的规范要求。
