汽车鼓式制动系统结构三维设计

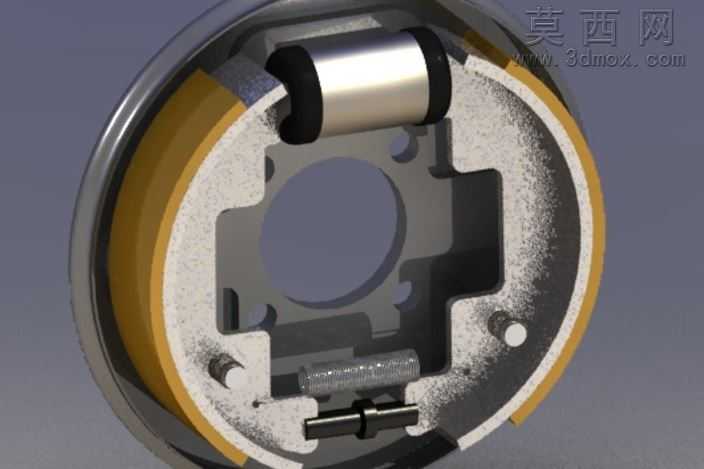

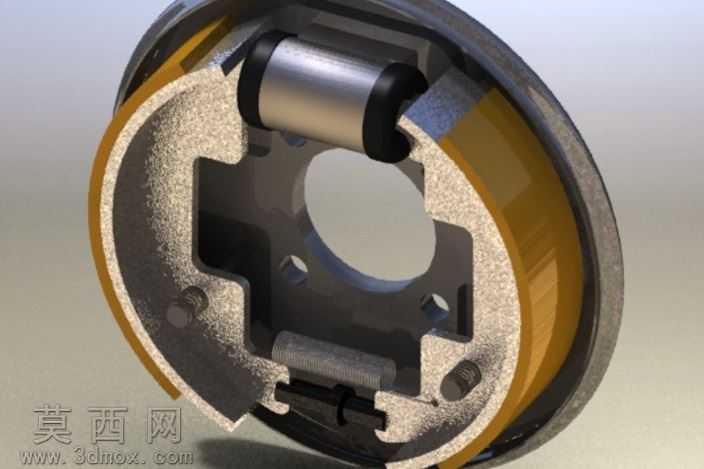

本作品为汽车鼓式制动系统的三维结构设计，建模过程严格参考实车鼓刹的实际装配尺寸，通过三维建模软件完成全零件的参数化搭建，完整还原了鼓式制动器的内部装配关系与工作逻辑。建模阶段首先对制动鼓进行回转体特征构建，精准还原其环形摩擦内壁、中心安装轴孔、周向定位螺栓孔的结构细节，对制动鼓外壁的散热加强筋做了等比例的特征复刻，保证结构尺寸与实物一致。随后完成制动蹄组件的建模，两片弧形制动蹄的摩擦衬片弧度与制动鼓内壁完全匹配，蹄片的铰接端、驱动端的连接结构做了细节处理，还原了蹄片与支撑销、制动轮缸的配合间隙特征；摩擦衬片与蹄铁的连接铆钉也做了独立建模，还原实际装配的固定方式。制动轮缸部分还原了缸体、活塞、防尘套的结构，活塞端面与制动蹄驱动端的接触位置做了贴合度校准，保证装配后无结构干涉。回位弹簧采用螺旋扫描特征完成建模，精准还原弹簧的螺距、线径与两端挂钩结构，装配后可直观呈现弹簧对两片制动蹄的回位牵拉作用。支撑销、调整机构等附属零件均按照实际装配位置完成约束，整体装配体可清晰展示制动时轮缸活塞推动制动蹄外张、摩擦衬片压紧制动鼓内壁产生制动力，解除制动时回位弹簧拉动制动蹄复位的完整动作逻辑。渲染阶段针对不同零件赋予对应材质：制动鼓采用铸铁材质，还原其金属磨砂质感与轻微使用痕迹的表面效果；制动蹄铁采用铸钢材质，摩擦衬片采用耐磨复合材料的暗黄哑光质感，还原衬片的粗糙摩擦面特征；制动轮缸缸体做了镀锌金属的亮面处理，活塞与支撑销采用抛光钢材质感，回位弹簧做了发黑处理的金属弹簧质感，防尘套采用黑色橡胶的哑光弹性材质效果。场景采用柔和的影棚布光，通过多角度光源突出零件的结构层次与材质差异，半剖视角的展示方式可以让观看者清晰看到制动器内部的所有零件布局与装配关系，无需拆解即可理解鼓式制动的内部构造。整个设计过程严格遵循汽车制动系统的实际工程尺寸，所有配合面的公差预留、零件的运动行程都参考实车参数设置，既保证了外观结构的还原度，也符合机械结构的运动逻辑，可作为汽车底盘结构教学、制动系统原理演示的直观三维参考素材，帮助学习者快速理解鼓式制动器的组成与工作原理。
