椰壳纤维剥离与椰肉刨取加工机组

　　这套设备面向椰子初加工环节，把椰壳外层粗纤维剥离、椰肉刨取或破碎等工序集中在一台卧式机组内完成，常见于热带果品加工厂、椰制品作坊以及椰纤维回收产线。现场物料通常是破开后的椰子或带壳椰果，人工或前置输送设备将其投入上方料斗后，物料进入卧式滚筒工作腔；腔内旋转构件配合固定刀座、搓擦间隙和导向结构，对椰壳纤维进行撕扯、刮削和分离，同时对椰肉块进行刨碎，纤维、椰肉碎料和少量汁液沿下部不同通道排出，便于后续收集、压榨、干燥或打包。

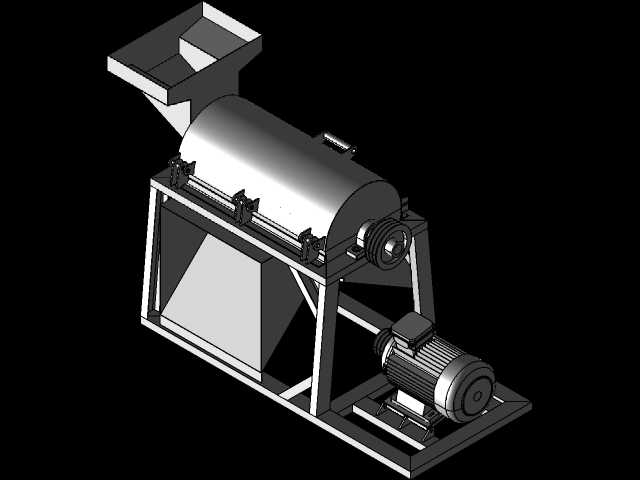

　　从整机布置看，设备采用长方形焊接机架作为承载基础，四根立柱与底部横梁形成稳定框架，上部承托圆筒形工作腔体，下部一侧安装电动机。电机轴线与滚筒轴线平行偏置，通过带轮和三角带将动力传递到主轴，带传动在这种潮湿、纤维缠绕风险较高的工况下比较实用：遇到硬果壳或瞬时卡料时，皮带打滑可缓冲冲击，也方便后期调整中心距、更换皮带。主轴两端由带座轴承支撑在筒体端板上，拆装时可从一侧抽出转子，便于清理缠绕纤维和更换磨损刀件。

　　进料部分设计为上置扩口斗，斗口向一侧加宽并带斜向导料板，既能容纳连续投料，也能引导椰子靠自重滑入工作腔，避免果料在斗口搭桥。筒体上方设置可开合压盖与快拆锁紧件，日常检查转子、清除残留纤维时不必整体拆卸筒体；筒体下部开设漏斗形出料区，碎料靠重力下落，减少高湿椰肉在腔内积存。机架底部预留电机滑轨和张紧螺栓，安装时可先固定主机，再根据皮带规格调整电机位置，使皮带挠度控制在合理范围。

　　结构设计上，滚筒转子是核心。转子表面布置多组刮料刀、搓板或打击件，沿螺旋方向错位排列，使物料在被剥离纤维的同时沿轴向推进；筒体内壁对应设置固定阻尼板，形成可控摩擦间隙。间隙过大时纤维剥离不净、椰肉刨片偏粗；间隙过小则容易堵转、打碎硬壳并增加刀片磨损。建模时需要重点表达转子外径、筒体内径、端板轴承位、刀座安装面以及皮带轮包角，这些尺寸直接决定检修空间和传动效率。外形边界方面，机组长度主要由筒体、进料斗外伸量和电机外伸量决定，宽度集中在机架支腿与出料漏斗范围，高度最高点为进料斗上沿；布置产线时上方要保留投料和开盖提升空间，侧面需留出电机维护、皮带更换及轴承润滑位置，底部则要配合接料车或输送槽设置离地高度。

　　工况上，椰子加工存在水分多、果酸腐蚀、纤维长且易缠绕的特点，因此与物料接触的筒体、料斗、转子和出料溜板宜选用耐蚀板材或做表面防护，焊缝需连续打磨，避免椰肉残渣在缝隙中腐败。机架承受电机启停和破碎冲击，地脚应固定在硬化基础上，并在支腿处设置减振垫；出料方向可根据车间动线调整为侧向或正向下落，模型中机架横梁与漏斗接口保留了这种对接余地。电气控制虽未在三维中详细展开，但实际选型需配过载保护和急停，卡料时能够迅速切断动力，反转点动也有助于排出堵塞物。

　　对于三维建模和设备选型人员，该套结构的价值在于完整呈现了进料、破碎剥离、传动、机架和出料之间的空间关系：进料斗高度决定人工投料姿态，筒体直径决定单次处理容积，电机与主轴的相对位置决定皮带传动布局，出料漏斗尺寸则影响后续输送设备衔接。建模时可按装配关系拆分为机架组件、筒体组件、转子轴系、进料斗、电机底座和护罩等模块，工程图中再补充轴承座定位、刀座间隙、皮带轮规格和地脚孔位。投入使用前，应先用少量椰块试运转，观察纤维剥离程度、椰肉粒度、电流波动和出料顺畅度，再逐步调整转子转速、刀板间隙与投料节奏，使设备在连续生产中兼顾处理能力、出料质量和维护便利性。
