工业碎木粉碎处理机组结构设计

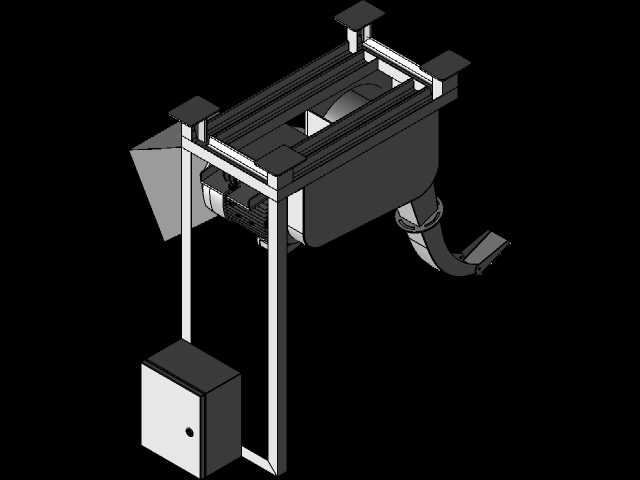

　　这套碎木处理设备的三维结构，面向木材边角料、园林枝条、小径木片以及加工剩余物的连续粉碎作业场景，常见于家具厂备料车间、生物质燃料预处理工段、园林废弃物集中处理站以及木材回收加工线。设备整体采用高架支撑布局，核心粉碎腔架设在立式方管机架上方，进料侧预留敞开式投料平台，出料端配置弯弧导向溜槽，可直接对接下游输送设备或集料容器，电控柜独立落地布置在机架侧方，既避开粉碎振动区域，也方便操作人员在投料侧就近控制启停与急停。

　　从功能实现逻辑来看，设备核心做功部件为直径315mm的粉碎转子，配套5.5HP驱动电机提供切削动力，转子在封闭腔体内高速回转时，带动锤片/切削刀具对投入的木料进行冲击、剪切与碾磨，木料在腔体内经过多次击打后，粒度合格的碎料顺着筛网间隙下落，经底部弧形出料溜槽导向排出，未达粒度要求的物料会留在腔内继续被切削，直至破碎到合格尺寸。进料区上方设置的框架式导轨结构，可配套辅助压料或进料导向组件，避免长木料投入时出现翘料、反喷风险，同时框架顶部的四个安装支座可用于对接上料输送机构或安全防护外罩，适配不同自动化程度的产线布局。

　　结构设计层面，机架采用标准矩形钢管焊接成型，四根主支撑腿垂直落地，横向与斜向撑杆在粉碎腔底部形成多点承托，抵消转子高速运转产生的交变振动；粉碎腔壳体采用厚钢板折弯焊接，侧壁预留检修门位置，方便后期更换刀具、检修筛网与清理腔体积料；电机安装位采用可调滑轨结构，可通过张紧螺栓调整传动带松紧度，补偿皮带长期运行后的拉伸量；出料溜槽采用大弧度弯角设计，内壁顺滑无直角拐点，粉碎后的木片靠重力与转子风压沿溜槽滑出，大幅减少碎料在拐角处卡料、堵料的概率。独立电控柜采用封闭式柜体结构，柜体侧面预留散热孔位，内部可排布断路器、接触器、热继电器与启停按钮，柜体与主机之间的走线可沿机架支腿内侧布设，外部加走线护管避免木料刮蹭与粉尘侵入。

　　安装边界方面，整机高度方向需预留足够的投料操作空间与上方进料设备对接空间，机架支腿的落地 footprint 需匹配车间预埋钢板或混凝土地脚，四个支撑点需做水平校准，避免转子运行时因机架倾斜产生额外偏载；设备侧向需要留出不小于一米的检修空间，用于打开粉碎腔侧门更换易损件，电控柜摆放位置需远离出料口扬尘区，同时保证操作视线可覆盖投料口与出料端；出料溜槽的出口高度与朝向可根据现场集料箱、皮带输送机的接料位置做适配调整，进料侧的平台框架可扩展安装自动送料辊、安全防护帘等附属组件，整套结构在建模时完整还原了管件、板材、紧固件、电机、柜体与溜槽的装配关系，结构工程师可直接在此基础上做受力校核、易损件细化与现场布局适配，针对不同处理产能需求，也可通过调整转子刀具数量、筛网孔径、电机功率来衍生不同规格的碎木机型，满足从中小型木工车间到规模化废弃物处理线的差异化使用需求。设备运行时的振动主要通过机架传递到地面，选型安装时可在支腿底部加装减震垫，进一步降低振动对周边工位的影响，粉碎腔与机架的连接位采用螺栓紧固而非满焊固定，也方便后期整体拆解维护与转运吊装。
