300毫米槽式螺旋给料输送设备结构

　　该套三维结构围绕小规格槽式螺旋给料输送工况展开，主体输送截面控制在300毫米量级，适合粉体、颗粒状、小块状散料在短距离水平或微倾斜工况下的连续转运。设备整体采用长槽体配合内置螺旋轴的布置形式，物料由一端进料区域落入槽内后，随螺旋叶片旋转沿轴向推移，从另一端下部或端部出料位置排出，能够在密闭或半密闭槽体内完成给料，减少粉料外扬和散落。

　　从现场布置角度看，这类设备常见于配料工段、回收料处理、粮食及化工散料转运、塑料破碎料输送、小型生产线衔接等场景。相比皮带输送，螺旋结构对粉状、潮湿或有一定缠绕倾向的物料约束更强，输送过程中不易跑偏；相比斗式提升，它更适合水平方向的定量给料和设备间短距离连接。槽体宽度取300毫米级别后，设备占地宽度较窄，可布置在平台边缘、设备下料口下方或厂房通道侧，安装时需要重点预留螺旋轴轴向检修空间、驱动端电机减速机维护空间，以及槽体上方进料口和下方出料口的对接尺寸。

　　结构设计上，长槽体承担物料容纳和螺旋支承双重作用，侧板与底板需承受物料重力、叶片推送反力以及运行振动。槽体外部设置多道横向加强和支撑腿，避免长跨度工况下槽体挠度偏大。支架采用型钢焊接框架形式，腿柱与斜撑共同形成稳定支撑，架体高度可根据上下游设备落差调整。驱动端布置在槽体一端，电机经减速机带动螺旋轴转动，端部设置轴承座、端盖和密封结构，防止细粉沿轴外漏。螺旋轴上叶片连续焊接，螺距和叶片直径需与输送量、物料堆积密度相匹配；轴体中间可根据长度设置中间吊挂轴承，以降低长轴弯曲风险，但吊挂部位会对物料流产生局部干扰，设计时应尽量减少截面阻挡并保证耐磨。

　　进料区设置接料斗或扩大口，便于上游设备落料，避免物料直接冲击叶片端部；出料区根据工艺方向开设接口，可与下方料仓、包装设备或另一台输送设备衔接。槽体上盖可根据粉尘控制要求做成可拆盖板，既方便观察叶片磨损和清理残留物料，也能在需要时形成相对封闭通道。对于易缠绕、易卡滞的物料，叶片与槽壁之间的间隙不能过小，否则会增加摩擦阻力和卡料概率；对于流动性好的粉料，间隙过大又可能产生回料，影响输送效率，因此300毫米规格在建模时应把叶片外径、槽体内宽、底弧形状和间隙关系作为核心参数协调。

　　三维建模过程中，螺旋叶片属于结构表达重点，可按连续螺旋面生成，并与中心轴、端部法兰、支撑轴颈建立清晰装配关系。驱动端应体现电机、减速机、联轴器或直联结构、轴承座及紧固件的相对位置；机架部分则需保证支腿落地点、槽体支撑面和设备重心关系合理。整体外形呈长条倾斜布置，长度方向是安装边界的主要控制因素，运输和进厂时要核对厂房门洞、吊装通道及现场拼装条件；若设备过长，可在设计阶段分段法兰连接，但分段处必须保证槽体内壁平齐、螺旋轴同轴，避免物料在接缝处堆积。

　　运行逻辑上，螺旋轴转速不宜单纯追求高值，高转速会加剧物料搅拌、磨损和功率波动，尤其对脆性颗粒可能造成破碎。选型与结构校核时应结合物料摩阻系数、填充率、输送长度、倾斜角度和叶片直径综合判断。支架地脚需承受启动扭矩和物料偏载，地脚板应预留螺栓孔并与基础预埋件或膨胀螺栓连接。检修侧应留出打开盖板、抽出螺旋轴或更换吊挂轴承的空间，驱动端后方也应保留电机散热和维护操作距离。

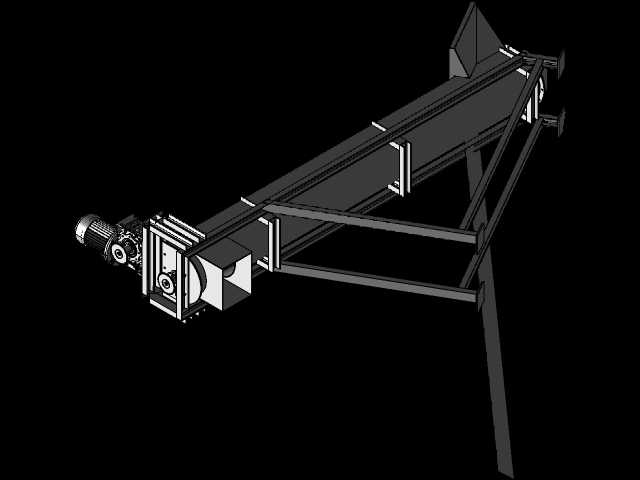

　　该模型完整呈现了槽体、螺旋轴、驱动组件、进料斗、出料接口、支撑机架及防护连接等关键部分，可用于散料输送设备方案评审、结构布置校核、非标给料机改型设计以及生产线干涉检查。通过三维装配能够直观看出物料通道与机械支撑之间的关系，也便于在工程阶段进一步细化叶片厚度、轴承选型、密封方式、驱动功率和槽体耐磨方案。
