带输送筛网结构的锤式玻璃破碎处理设备

　　在废玻璃回收再加工的产线布局中，这类集成带式输送机与筛网结构的锤式破碎设备，通常布置在人工分拣工位之后、磨粉或熔融造粒工序之前，承担玻璃原料的初级破碎与粒度初筛职能，适配中小型回收站点、玻璃制品厂边角料处理车间的日常处理需求，单台设备即可完成从原料上料到合格粒度料输出的连续作业，无需额外搭配独立的上料输送与初筛设备，能有效缩减产线占地长度，减少多设备衔接的物料转接落料点，降低碎玻璃飞溅带来的现场安全隐患。

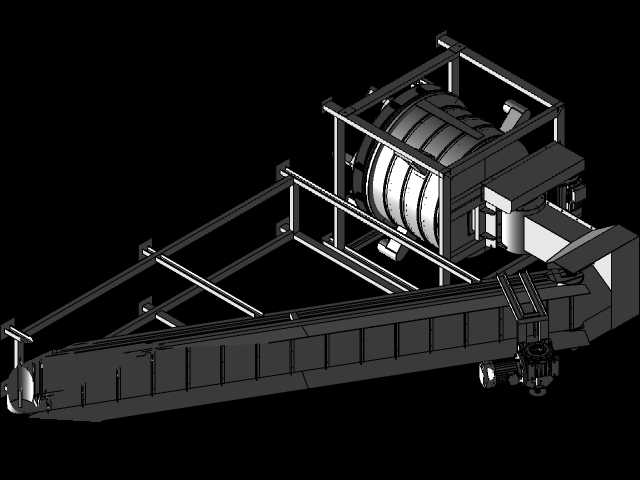

　　设备整体采用框架式焊接结构作为承载基体，破碎腔主体位于机架中上部位置，下部直接对接筛网组件，带式输送机沿机架纵向布置，进料端延伸至机架外侧便于人工或机械上料，出料端位于破碎腔正上方，可将待破碎玻璃匀速送入破碎腔内部，避免人工直接投料造成的物料冲击不均、卡锤问题。破碎腔内部的锤组采用铰接式安装在转子盘上，转子运转时锤头在离心力作用下向外张开，对进入腔体内的玻璃产生冲击、研磨双重破碎作用，相较于刚性固定的锤片结构，铰接锤头在遇到难以破碎的硬质异物时可产生一定的回转避让，减少锤体断裂、转子轴变形的故障概率，适配废玻璃中混杂少量陶瓷、硬质塑料杂质的实际来料工况。

　　筛网组件采用弧形包裹结构布置在破碎腔下半周，网孔尺寸根据出料粒度要求定制，破碎后粒度小于网孔的玻璃颗粒直接透过筛网落至下方的集料输送或集料斗，粒度未达标的物料会留在筛网内侧，被持续回转的锤头再次冲击研磨，直至粒度达标后排出，这种结构能有效控制出料粒度的均匀性，避免过大颗粒进入后续工序造成下游设备卡滞。带式输送机的带面采用耐划伤的橡胶材质，两侧设置挡边结构防止碎玻璃从带侧滑落，输送机驱动端配置减速电机与过载保护装置，当进料量过大造成带面载荷超标时可自动停机报警，避免输送带撕裂或电机烧毁。

　　从安装边界来看，设备整体沿输送方向的长度适配中小型车间的柱距布局，宽度方向预留足够的检修空间，破碎腔侧部设置可快拆的检修门，日常更换锤头、清理筛网堵塞时无需拆解整体机架，仅需打开检修门即可完成操作，设备的进料口高度适配人工投料的操作高度，也可对接上游的分拣输送带实现全自动上料，出料口的法兰结构可直接匹配下游的斗式提升机或气力输送管道进料口，无需额外制作转接料斗。

　　设计过程中重点考虑了废玻璃破碎的工况特殊性，破碎腔内壁铺设耐磨衬板，衬板采用可更换的螺栓固定结构，磨损后仅需更换衬板即可，无需整体更换腔体壳体，大幅降低后期维护成本；转子组件做动平衡校正，减少设备高速运转时的振动幅度，机架底部预留地脚螺栓安装孔，可直接固定在水泥基础上，也可搭配减震垫安装在钢结构平台上，适配不同的车间安装条件。设备的传动部分全部设置安全防护罩，旋转部件完全封闭，避免碎玻璃飞溅或人员误触造成安全事故，整体结构没有冗余的外凸部件，现场布置时可紧贴车间墙体或其他设备安装，进一步提升空间利用率。

　　在实际应用中，这类设备可处理平板玻璃、玻璃瓶罐、玻璃管等各类常见的废玻璃制品，处理后的玻璃颗粒可直接作为玻璃制品生产的回炉原料，也可作为建材辅料用于生产透水砖、混凝土骨料等，相较于传统的颚式破碎设备，锤式结构对脆性的玻璃物料破碎效率更高，过粉率更低，搭配集成的筛网与输送结构，整套设备的能耗比独立配置的破碎、输送、筛分机组低两成左右，非常适合中小规模的废玻璃回收处理场景使用。
