PVC四通管道连接配件结构造型

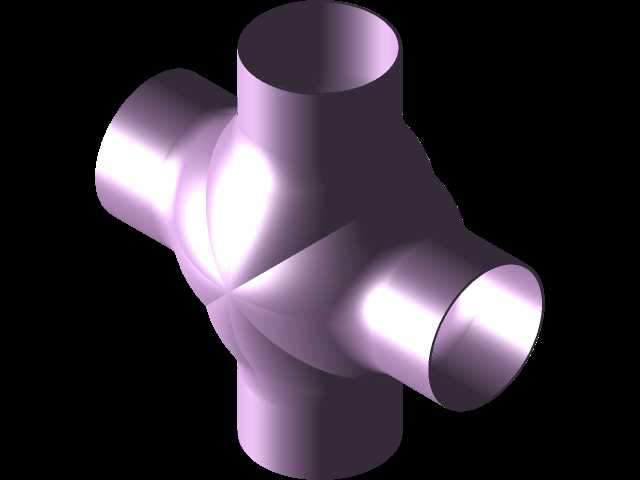

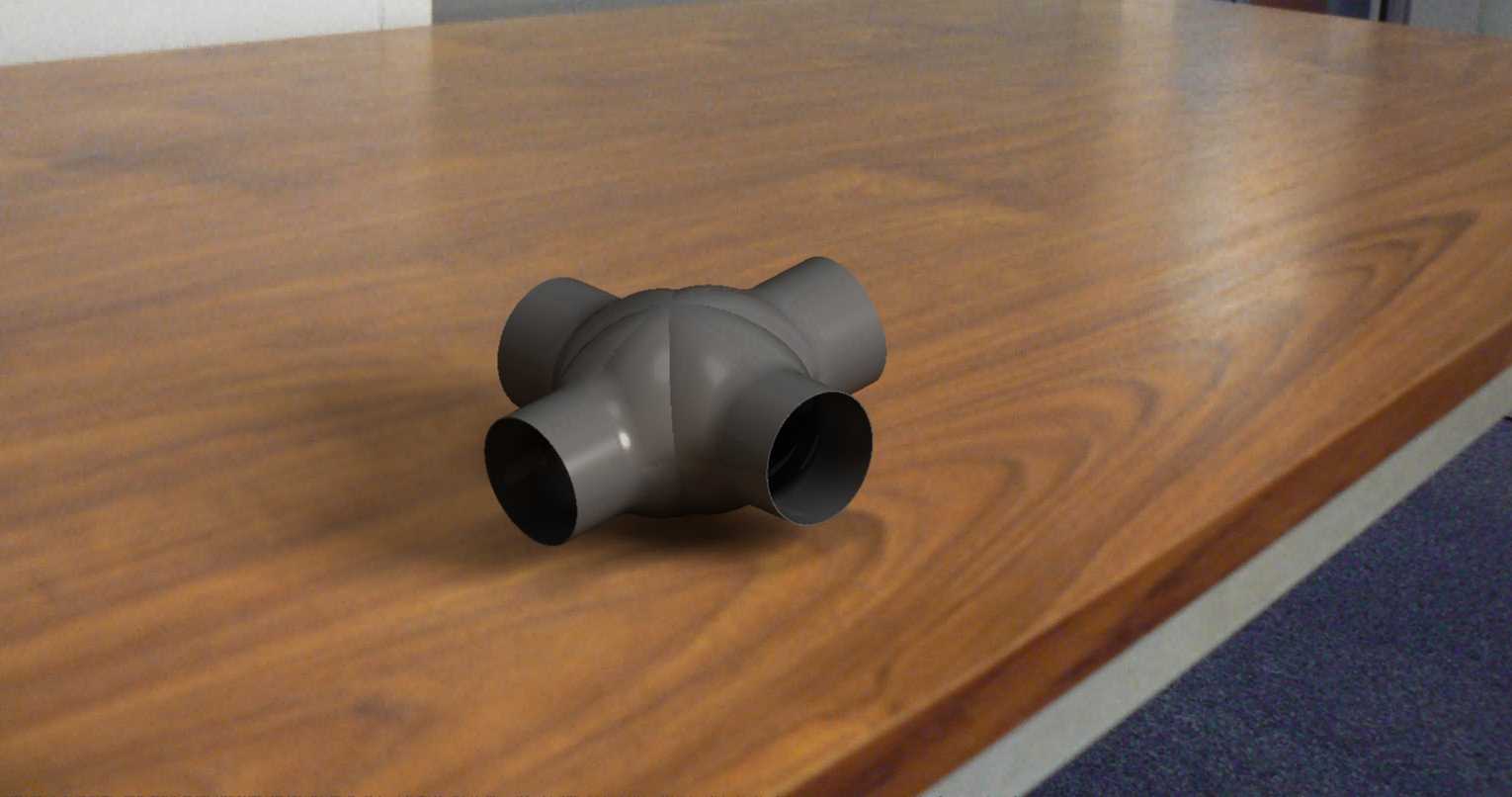

　　该模型呈现的是一种用于塑料管路系统中的多向交汇连接件，整体为四接口立体四通结构，四个承插接口沿空间不同方向分布，可在管路需要同时完成水平与垂直方向分流、合流或转向的节点处使用。相比平面十字四通，这种空间布置能够减少相邻管路之间的干涉，使管线在狭小设备夹层、吊顶管井或成套水处理机架内排布更加紧凑。

　　从实际工程场景看，这类配件常见于低压流体输送系统，例如建筑给排水支管、实验室纯水回路、冷却循环水旁通、化工酸碱药液输送以及农用灌溉分支管路。管路经过该节点后，可将一路来流分配至多个方向，也可把多路支管汇总至主干管；在需要检修、加药或取样的位置，它还能作为扩展接口，为后续加装阀门、压力表或传感器预留连接基础。

　　结构上，模型主体采用圆滑过渡的球形交汇腔体。四个管口与中心腔体之间没有尖锐转角，而是通过连续曲面逐渐扩开，这种处理方式符合塑料管件成型特点：一方面可降低熔体在模具型腔内流动时的阻力，减少充模不均和局部应力集中；另一方面，流体通过交汇区时，流向变化更平缓，涡流区和局部压损得到控制。对于含微小颗粒或易结垢介质，圆滑内壁也能减少沉积物在转角处滞留。

　　接口部分采用圆筒形承插形态，端口保持等径设计，便于与同规格PVC管材直接插接或粘接。建模时需要重点控制管口轴线的空间角度、接口外径与内径的同轴度，以及各接口端面到中心交汇区的距离。若四个接口方向完全对称，则相邻管口之间应保持一致的中心夹角；若用于特定设备布局，也可根据接管走向调整其中某一接口的偏转角度，但必须保证端面留有足够操作空间，避免涂胶、紧固或后期拆卸时与相邻构件碰撞。

　　外形尺寸方面，这类管件的边界主要由接口外径、管口长度和中心球体直径决定。中心腔体不能简单按薄壁球壳处理，需要在多管相交区域保留足够壁厚，使交汇肋部形成连续承载截面。管径越大，中心过渡区的外形尺寸也相应增加，布置时不能只按管材外径估算占位，还应考虑球体最外轮廓、粘接后管材插入深度以及管道保温层厚度。

　　安装边界上，四个方向的接口都应保证直管段插入后不与支架、墙板或其他管线发生冲突。若该四通位于明装管路中，支架宜设置在靠近接口的直管段上，而不是直接夹持球形交汇区，以避免局部夹紧力造成塑件变形。埋墙或预埋使用时，管件周围应留出均匀包覆空间，减少混凝土收缩对接口产生偏载。对于输送有温度变化流体的回路，还需结合PVC材料线膨胀系数，在相邻管段设置补偿或固定支架，防止热胀冷缩使承插接口承受反复弯矩。

　　三维造型过程中，多截面曲面是构建中心交汇区的关键。先确定四个接口的中心轴线和端面轮廓，再在管口与球体之间建立过渡截面，通过控制线控制曲面的相切关系，使外表面连续光顺。内腔不能仅复制外表面，需要按均匀壁厚偏置，并在端口处保留承插深度和止口边界。完成实体后，应检查各管口相交区域是否存在薄壁厚、褶皱曲面或几何断裂，同时剖切校核内部流道是否保持圆滑连通。

　　从选型角度看，设计人员需要依据管路公称外径、工作压力、介质特性和安装空间确认四通形式。等径四通适用于各支路流量相近的场合；若支路流量差异较大，则可在接口后通过变径或阀门调节。模型所体现的等径空间四通，更适合多路同规格管路快速交汇的场景，其结构简单、成型方便，能够在减少弯头和短管拼接数量的同时，降低泄漏点，提高管路装配效率。
