木质双齿轮啮合传动箱组件结构

项目分类:齿轮 发布时间:2023-08-21 ID:707454
  • 木质双齿轮啮合传动箱组件结构
  • 木质双齿轮啮合传动箱组件结构
  • 木质双齿轮啮合传动箱组件结构
  • 木质双齿轮啮合传动箱组件结构

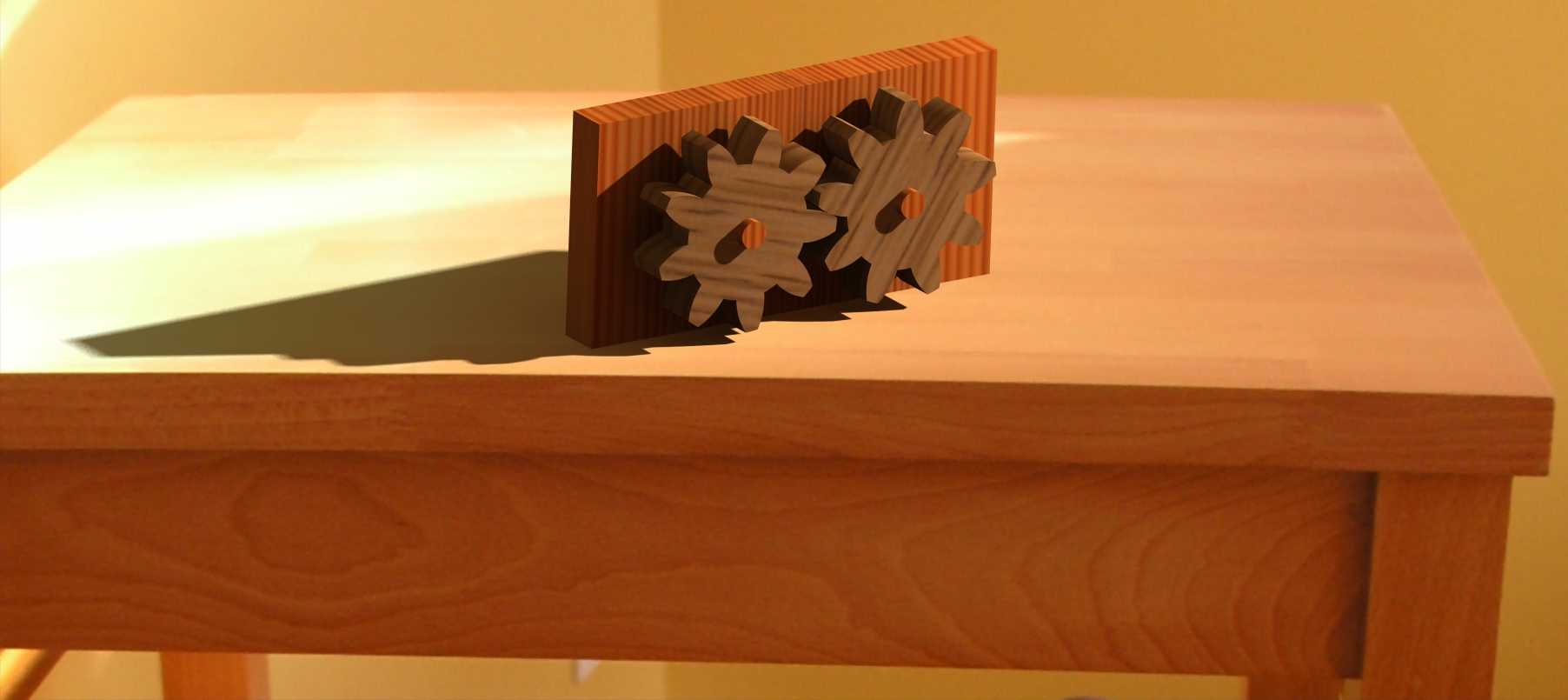

  这套齿轮传动组件采用木质材料完成全部结构搭建,核心为两个相互啮合的渐开线圆柱齿轮,搭配一体式立式安装背板与底部承载台座,整体可直接放置于桌面或工装台面上完成运动演示,也可作为小型轻工设备的低速传动单元使用。从实际应用场景来看,这类木质齿轮箱组件多用于教学演示场景,在机械基础课程中可直观展示齿轮啮合的传动比关系、齿侧间隙配合以及转动方向转换逻辑,也可作为小型文创传动装置、手工木质机械摆件的核心动力传递模块,部分低速轻载的非标自动化小设备中,也会采用同结构的非金属齿轮组来降低运行噪音、避免金属啮合产生的润滑油污污染。

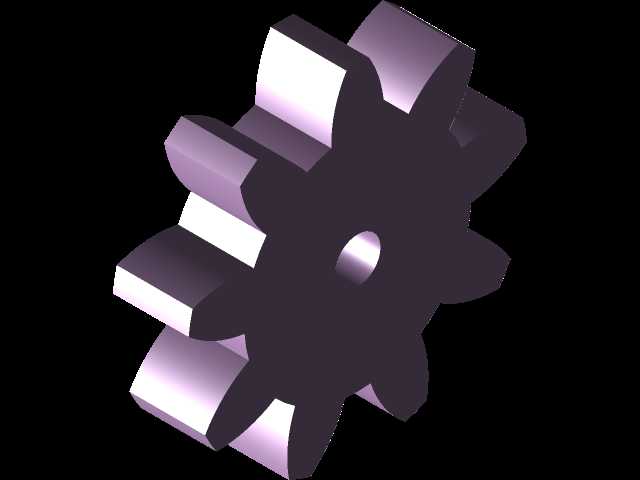

  齿轮部分的齿形采用标准渐开线轮廓加工,两个齿轮的齿数不同,啮合过程中可实现固定传动比的转速转换,齿轮中心加工有通孔,可穿过转轴完成与背板的转动连接,齿厚与背板上的预留安装槽宽度匹配,齿轮转动时不会出现轴向窜动。背板为整块实木铣削成型,底部与承载台座通过榫槽结构拼接,无需额外紧固件即可保证整体结构的刚性,背板上预先加工有两个对应齿轮中心距的转轴安装孔,孔位公差控制在可保证齿轮啮合侧隙处于合理范围的区间内,既不会因孔距过小导致齿轮转动卡滞,也不会因孔距过大出现啮合冲击、齿面受力不均的问题。

  设计过程中首先确定两个齿轮的传动比参数,根据传动比反推各自齿数与分度圆直径,再依据分度圆直径计算标准中心距,以此确定背板上两个安装孔的定位尺寸。齿轮的齿顶圆、齿根圆尺寸都预留了木质材料的加工余量,考虑到木材受潮后会出现轻微膨胀,齿侧间隙相比金属齿轮组适当放大,避免环境湿度变化后齿轮出现卡死问题。整体结构没有采用复杂的密封箱体设计,而是将齿轮啮合区域完全外露,一方面方便观察齿轮啮合的全过程,另一方面木质构件无需润滑,外露结构也不会出现油污泄漏的问题,日常清理仅需擦拭表面浮尘即可。

  安装边界方面,整个组件的底部台座为平整矩形结构,放置时与支撑面完全接触,无需额外固定即可保持稳定,背板垂直于台座表面,齿轮的转动平面与背板平行,整体占用的安装空间仅为台座的矩形投影面积,侧向无突出结构,可紧贴墙面或其他设备侧壁放置。转轴采用与齿轮中心孔间隙配合的木质圆轴,轴端与背板孔位过盈压装,装配后齿轮可绕转轴自由转动,转动过程中齿面均匀接触,沿齿宽方向的接触斑点覆盖齿面主要工作区域,不会出现局部齿面偏磨的情况。

  在功能特性上,这套组件无需外接动力源,手动拨动任意一个齿轮即可带动另一个齿轮反向转动,可直观演示输入输出转向相反的传动特性,不同齿数的齿轮组合可实现减速或增速效果,当小齿轮作为主动轮时,大齿轮输出转速降低、扭矩增大,适配需要低速大扭矩输出的轻载场景。木质材料本身具备良好的阻尼特性,齿轮啮合运行时的振动会被木材自身吸收,运行过程噪音远低于同规格金属齿轮组,适合对环境噪音有要求的办公、展示场景使用。台座边缘做了圆角过渡处理,没有尖锐棱角,搬运和演示过程中不会划伤操作人员,整体结构所有零部件均为实木加工,可拆解后单独更换磨损的齿轮,维护成本极低。

  从结构设计的细节来看,背板的厚度大于齿轮的齿厚,齿轮安装后背面与背板表面留有微小间隙,避免齿轮转动时与背板产生摩擦,齿轮正面突出背板表面,方便手动拨动操作。两个齿轮的啮合位置处于背板中部区域,转轴受力可通过背板均匀传递到底部台座,长期运行不会出现背板变形、转轴孔位偏移的问题。台座的高度经过适配,保证齿轮底部与台座表面留有足够间隙,齿轮转动时齿顶不会与台座发生磕碰,整个运动包络空间都在组件自身轮廓范围内,周边安装无需预留额外的避让空间。
